www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
14
ノズルを取り付ける
1. ディスペンスノズルを取り付け、ディスペンスノズルが液剤で満たされていることを
確 認します。
注 記：
• 用 途 によっては 、充 填 済みのシリンジバレルにノズ ルを取り付 けてから、シリンジ
をポンプに移すことにより、ノズルに液剤を事前に充填できます。または、ノズル
が液剤で満たされるまでポンプを運転することもできます。
• 粘度が高く濃い液剤の場合は、SmoothFlow
™
テーパーチップの使用を推奨し
ます。
2. 「ノズルからパージする」（15ページ）に進んでください。
ディスペ ンスノズ ル
設置（続き）
ノズルを外した状態で吐出口アダプターからパージする（続き）
お使いのコントローラー パージ手順
ValveMate 7197PCP
a. [PROGRAMS] > [LINE]を選択します。
注 記： ラインプログラムを使用してポンプを
パージします。
b. [ENABLE LINE PROGRAM]ラジオボタン
を選 択します。
c. 以下の設定を入力します。
• RPM = 10
• Reverse % = 1
• Correction Factor = 1
• Analog O󰮏
注 記： デフォルトのパージRPMは「10」で
す。RPMを変更するには、コントローラーの
取扱説明書に記載されているパージRPMの
調整手順を参照してください。
d. [SUBMIT]を選択します。
e. フットペダルを踏みます。
f. 混入エアーが完全になくなるまで、吐出口ア
ダプターから液剤を流します。
g. フットペダルを離します。
h. 以 下 の「 ノ ズ ル を 取 り 付 け る 」に 進 ん で く だ さ
い。

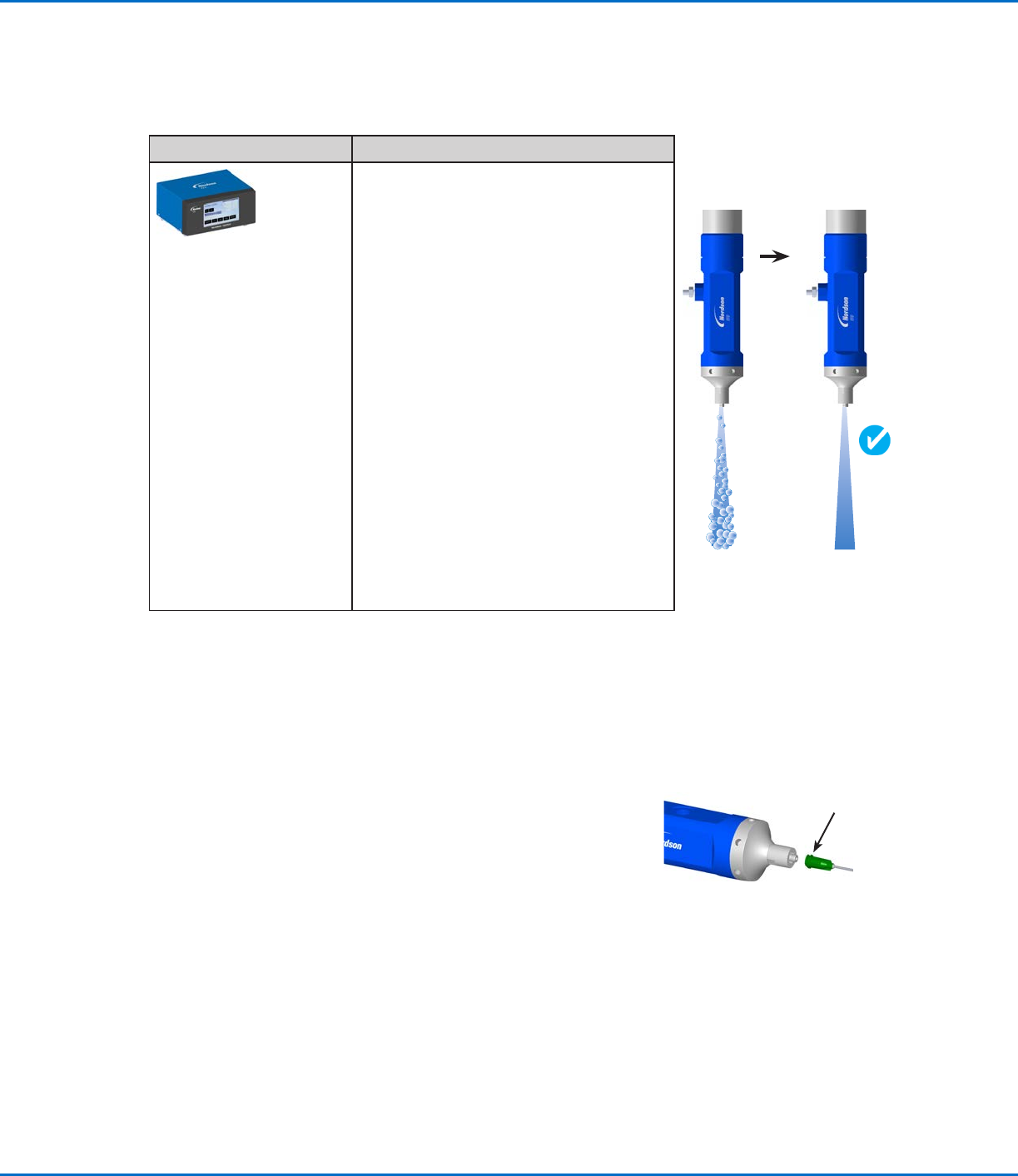

混入エアー 混入エアーが
ない
吐出口アダプターから行うポンプの
パージ
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
15
ノズルからパージする
797PCPは、以下の要領でパージしてください。
• 設置後の初回運転前（初めて使用するとき）に実施
• 必要に応じて洗浄剤を使用（プロセス液による）
• 日々の運転の前に実施（プロセス液による）
パージを行うと、混入エアーが除去され、吐出前にポンプが液剤で完全に満たされます。
装置が破損するおそれ：液剤がない状態で797PCPを運転しないでください。乾燥したコンポーネントが過度に摩擦する
と、ポンプが破損するおそれがあります。
注意
1. 以下を確認します。
• ブリードバルブが閉じている。（時計回りに完全に回した状態）
• 液剤供給圧力が0.3 bar（5 psi）に設定されている。
2. ノズルの下にペーパータオルまたは容器を置きます。
混入エアーは完全に除去してください。ポンプ内にエアーが混入していると、吐出された液剤の質に悪影響を及ぼす可能性が
あります。
注意
3. お使いのシステムに含まれているコントローラーのタイプに応じて、ポンプをパージします。
お使いのコントローラー パージ手順
7197PCP-DIN
a. パージ開始回路をトリガーします。
注 記：デフォルトのパージRPMは「10」で
す。RPMを変更するには、コントローラーの
取扱説明書に記載されているパージRPMの
調整手順を参照してください。
b. 混入エアーが完全になくなるまで、ノズルか
ら液 剤を流します。
c. パージ開始信号を解除して、パージを停止し
ます。
d. 「設置を完了する」（16ページ）に進んでくだ
さい。
設置（続き）
混入エアー 混入エアーが
ない
ノズルから行うポンプのパージ
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
16
ノ ズ ル か ら パ ー ジ す る（ 続 き ）
設置（続き）
お使いのコントローラー パージ手順
ValveMate 7197PCP
a. [PROGRAMS] > [LINE]を選択します。
注 記： ラインプログラムを使用してポンプを
パージします。
b. [ENABLE LINE PROGRAM]ラジオボタン
を選 択します。
c. 以下の設定を入力します。
• RPM = 10
• Reverse % = 1
• Correction Factor = 1
• Analog O󰮏
注 記： デフォルトのパージRPMは「10」で
す。RPMを変更するには、コントローラーの
取扱説明書に記載されているパージRPMの
調整手順を参照してください。
d. [SUBMIT]を選択します。
e. フットペダルを踏みます。
f. 混入エアーが完全になくなるまで、ノズルか
ら液 剤を流します。
g. フットペダルを離します。
h. 以下の「設置を完了する」に進んでください。
設置を完了する
1. 供給する液剤を目的の液剤に変更します（該当する場合）。
2. 液圧を、実際に使用する値に設定します。
システムのセットアップおよびテストと操作手順については、コントローラーの取扱説明書を参照してください。
混入エアー 混入エアーが
ない
ノズルから行うポンプのパージ
