ノ ズ ル か ら パ ー ジ す る（ 続 き ）
設置（続き）
お使いのコントローラー パージ手順
ValveMate 7197PCP
a. [PROGRAMS] > [LINE]を選択します。
注 記： ラインプログラムを使用してポンプを
パージします。
b. [ENABLE LINE PROGRAM]ラジオボタン
を選 択します。
c. 以下の設定を入力します。
• RPM = 10
• Reverse % = 1
• Correction Factor = 1
• Analog O
注 記： デフォルトのパージRPMは「10」で
す。RPMを変更するには、コントローラーの
取扱説明書に記載されているパージRPMの
調整手順を参照してください。
d. [SUBMIT]を選択します。
e. フットペダルを踏みます。
f. 混入エアーが完全になくなるまで、ノズルか
ら液 剤を流します。
g. フットペダルを離します。
h. 以下の「設置を完了する」に進んでください。
設置を完了する
1. 供給する液剤を目的の液剤に変更します（該当する場合）。
2. 液圧を、実際に使用する値に設定します。
システムのセットアップおよびテストと操作手順については、コントローラーの取扱説明書を参照してください。
混入エアー 混入エアーが
ない
ノズルから行うポンプのパージ
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
17
システムのレイアウト例：7197PCP-DINコントローラーと797PCP
コントローラーのセットアップと、システムの起動およびテストについては、コントローラーの取扱説明書を参照してください。
設置（続き）
ポンプモーターケーブル
1.0Lタンク
797PCP
ポンプ取り
付け金具
タンクエアー 圧
レギュレーター
7197PCP-DIN
コントロ ーラー
797PCPへの加
圧液剤供給
イー サネットケ
ー ブ ル（ ネ ッ ト
ワ ー クスイッチ
に接続）
工場エ
アー
5ミクロンフィルター /
レギュレーター
DB-15ケー
ブ ル（ ブ レ ー
クアウト基
板に接続）
電気
液剤
定量エアー
液剤供給口継手
最適なカー
トリッジ
リザーバーと液剤供
給口継手の各種オプ
ション（詳細につい
ては、「アクセサリー」
（26ページ）を参照
し て く だ さ い 。）
最適なシリ
ンジバレル
液剤供給口
継手
ブリードバルブ
ディスペンス
ノズル
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
18

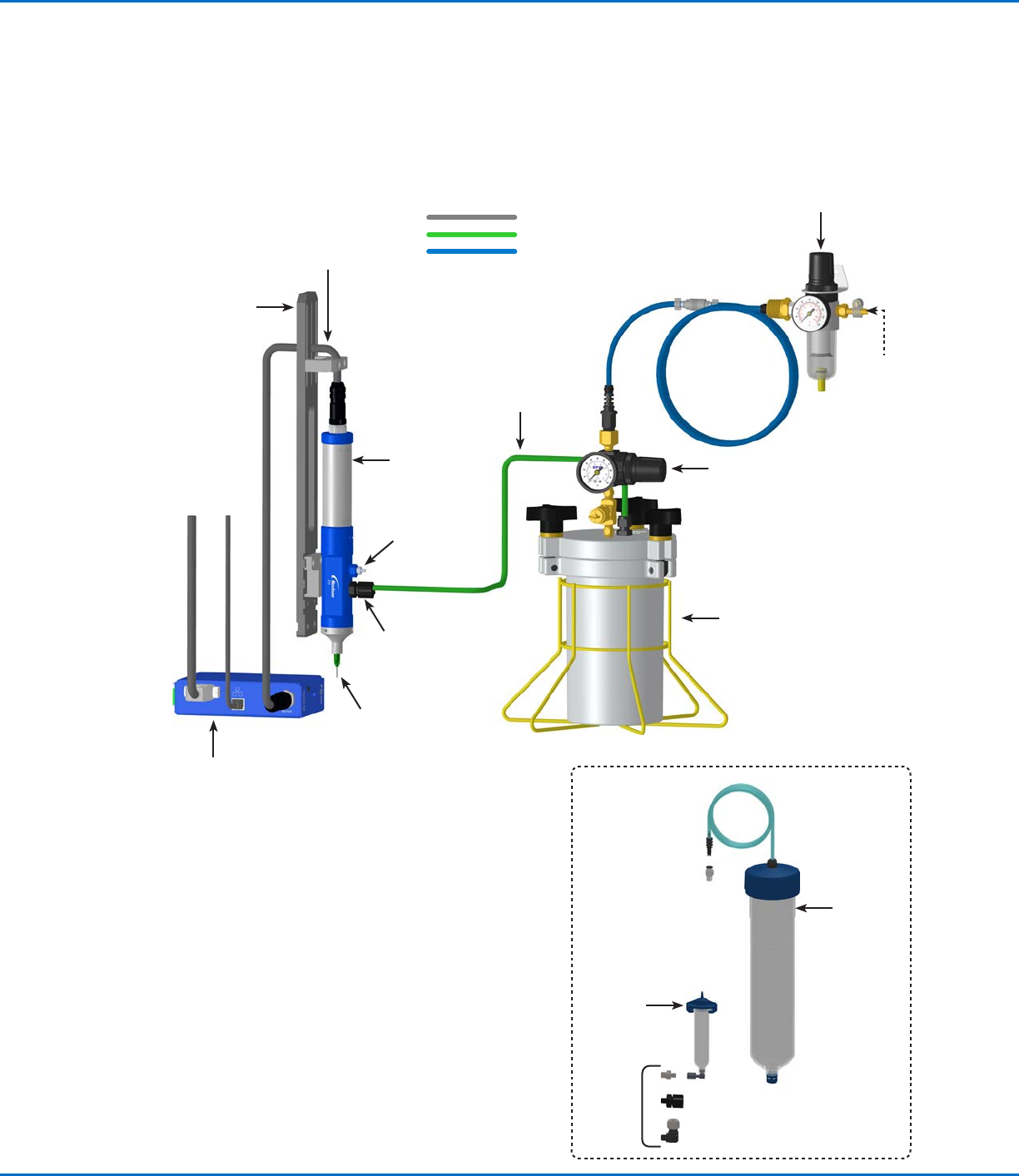

システムのレイアウト例：ValveMate 7197PCPコントローラーと797PCP
