797PCP シリーズ容積定量型ポンプ
8
設置
ポンプを設置する前に、関連するリザーバーおよびポンプコントローラーの取扱説明書をお読みいただき、塗布システムのす
べてのコンポーネントの操作についてよく理解してください。
システムコンポーネントを開梱する
1 797PCP
2 ステーター
3 カップリング回転防止ピン
以下は、別途注文品です。（図示されていません。）
ポンプモーターケーブル
ディスペンスノズ ル
2
1
3
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
9

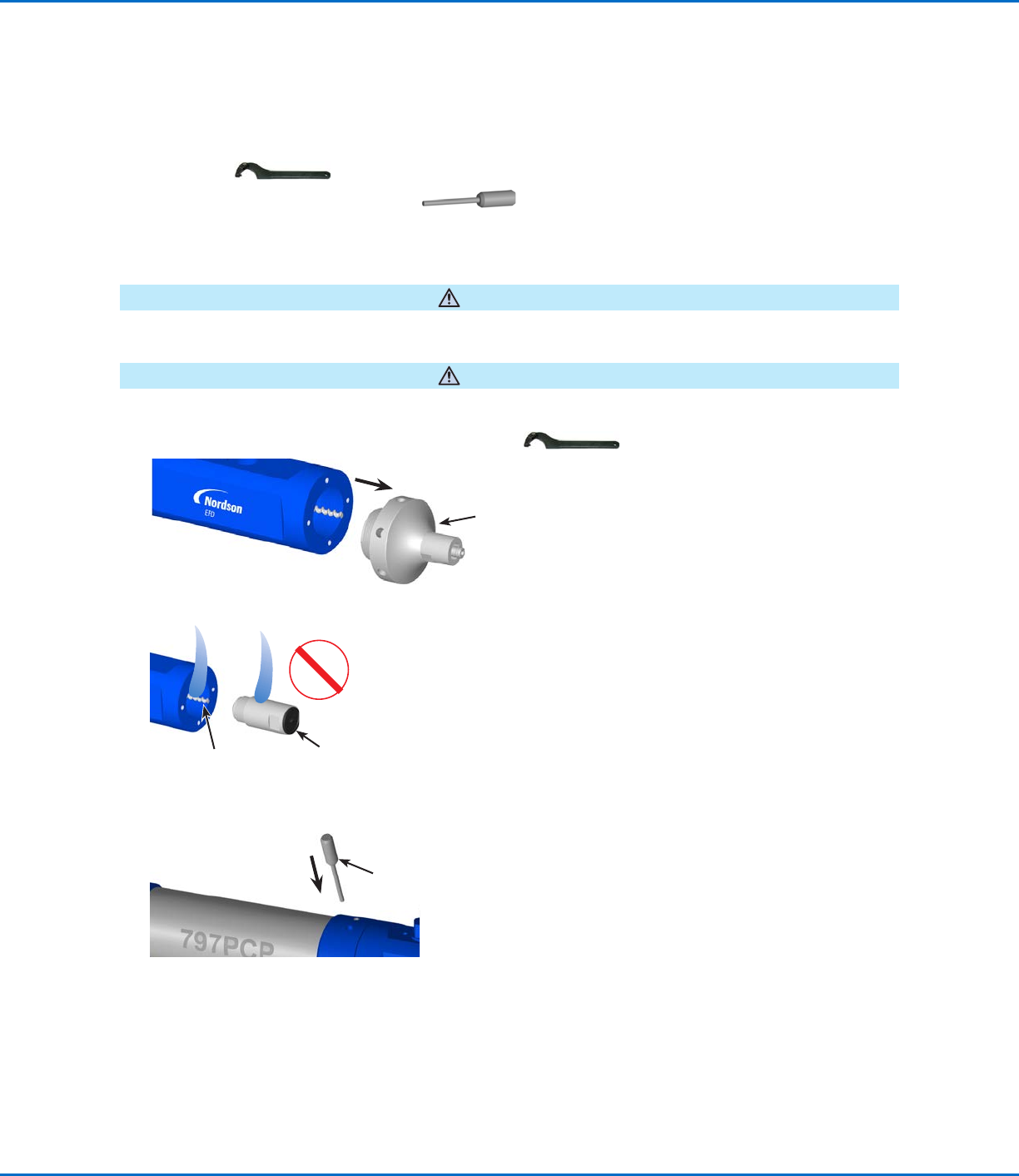

ポンプを組み立てる
ステーターは、破損を防ぐため、個別に出荷されます。以下の手順に従って、ステーターを取り付けてください。
本手順では、以下のものが必要です:
• フックスパナ
• カップリング回転防止ピン（ポンプに付属）
• 14 mm薄型両口スパナ（ステーターの取り付け / 取り外し用）
• プロセス液（または適合する洗浄剤）
装置が破損するおそれ：ローターとステーターを乾式組立しないでください。乾燥したコンポーネントが過度に摩擦すると、ポ
ンプが破損するおそれがあります。
注意
797PCPで水を使用しないでください。潤滑されたシャフトとベアリングが破損するおそれがあります。
注意
1. フ ッ ク ス パ ナ を 使 用 し て 、吐 出 口 ア ダ プ タ ー を 取 り 外 し ま す 。
吐出口アダプターとルアー継手
2. ローターとステーターをプロセス液（またはプロセス液に適合する適切な潤滑剤）で濡らします。
ローター
ステーター
H
2
O
3. カップリング回転防止ピンをハウジングに差し込んで、カップリングを固定します。必要に応じて、カップリング回転防止ピ
ンがリングギヤの爪と爪の間に落ちるのがわかるまで、ステーター / ロボットアセンブリを慎重に回転させます。
カップリング回転防止ピン
設置（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
797PCP シリーズ容積定量型ポンプ
10

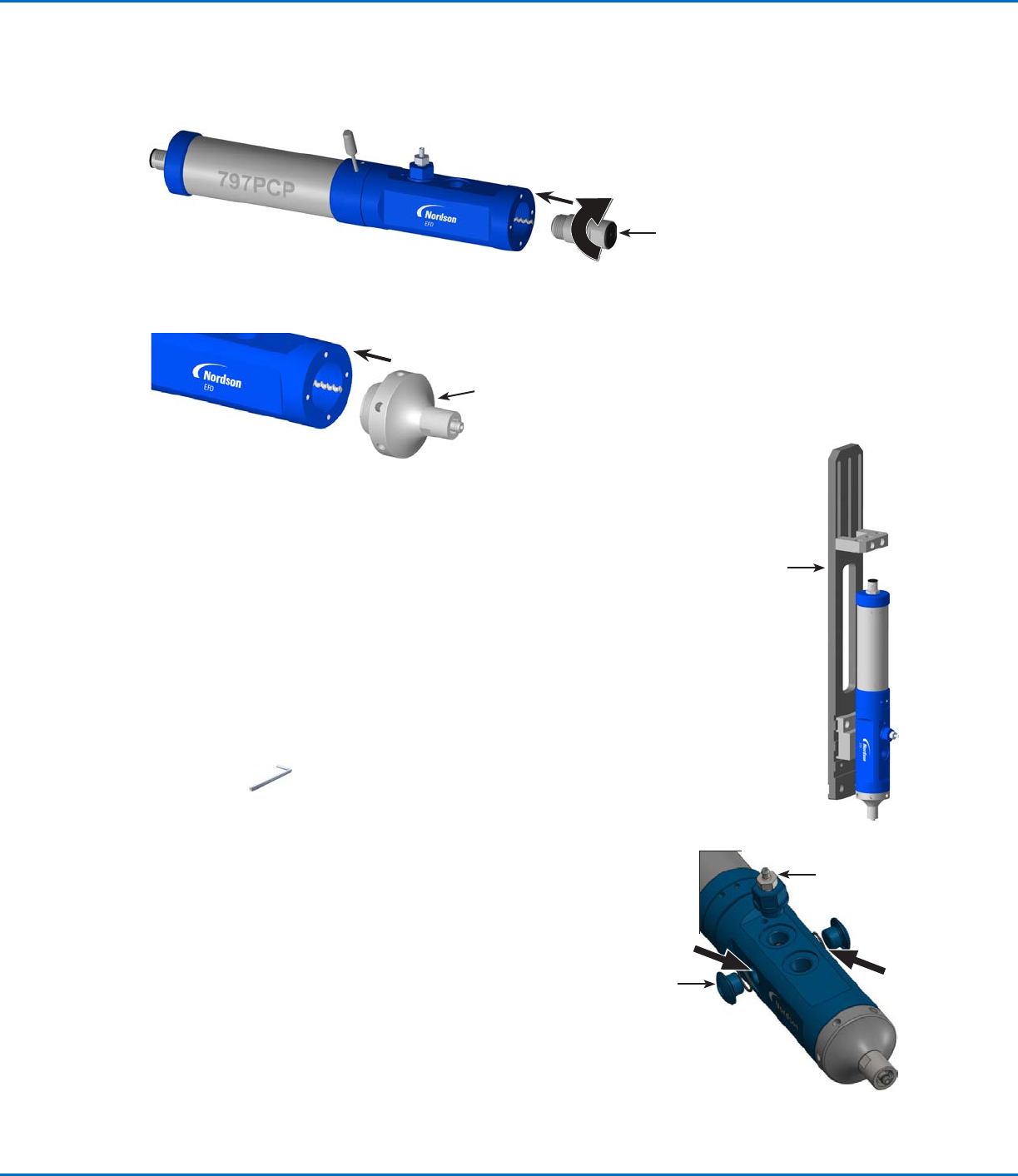

4. 14 mm薄型スパナを使用して、ステーターをローターに時計回りに慎重にねじ込んでからポンプハウジング内のねじ部
にねじ込みます。
ステーター
5. 吐 出 口 ア ダ プ タ ー を ポ ン プ 本 体 に ね じ 込 み 、手 で 締 め ま す 。本 締 め は ス パ ナ で 行 っ て く だ さ い 。
注 記： この時点では、まだディスペンスノズルを取り付けないでください。
吐出口アダプターとルアー継手
6. 以 下 の「 ポ ン プ を 取 り 付 け る 」に 進 ん で く だ さ い 。
設置（続き）
ポンプを取り付ける
本手順では、以下のものが必要です。
• M3六角レンチ
• ポンプ取り付けブラケット（「アクセサリー」（P26）を参照）
用途に適したポンプの向きおよび回転を決め、ポンプを生 産ラインに取り
付けてください。797PCPは、あらゆる方向（垂直、斜め、水平など）に取り
付 けることができます。
注 記：
• 追加のブリードバルブポートが利用可能です。必要に応じて、ブリード
バルブを、ポンプの取り付けと液剤インレットフィッティングの取り付け
に最適なポートに移動させます。未使用のポートを塞ぐには、ポートプ
ラグとOリング を 使 用してください 。
• ポンプを自動塗布システムに組み込む場合は、吐出時にポンプが緩ま
ないように、Z軸にしっかりと取り付けてください。また、レーザーやタッ
チ式の高さセンサーなどの機 器を使用して、ディスペンスノズルとワー
クの間の距離を正確に調整できるようにしてください。
ポンプ取り付け金 具
ブリードバルブ
ポ ートプ ラ グ と
Oリング
ブリードバルブ
ブリードバルブポート（オプション）
の位置
