程目录，如下图：

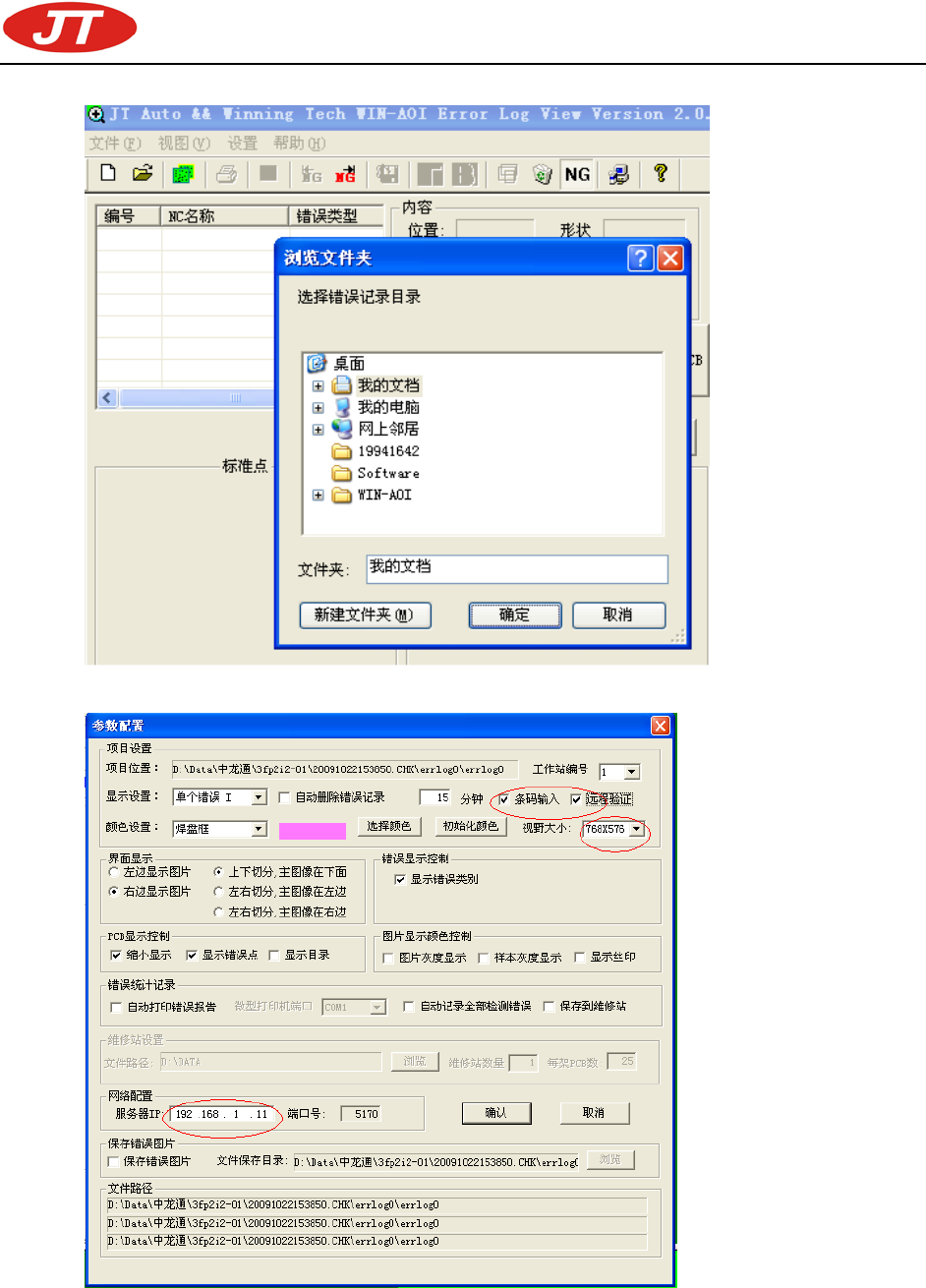

然后进入配置画面，如图：
图中视野大小如果是小镜头机器选则 768X576；大视野更改为 1280X1024。默认为小视野，如果是
大镜头机器每次进入需要更改。另外服务器 IP 设置为机器的 IP，保存后工作站模式设置完成，机器测
试就可以接收到资料。
注意，软件加密锁只需要插入一次，接受到资料后就可拔除，下次开机器不需要使用！
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 99-
附录 13：相机自动扫描条码功能使用手册
一、条码识别的基本参数：
1、推荐最大条码尺寸 40x10,这个是条码尺寸，不是标签尺寸。如果 90 度方向贴，我今天测试了，
这个尺寸也可以。
2、最小线宽分辨率是 5 个像素 0.02*5=0.1mm，建议实际条码再宽点。通过这样计算的话 128 码在
40mm/0.1mm = 400 个编码/11=36 个字符。11 是 128 码的每个字符编码宽度。
3、正常识别一个最大范围的条码的平均时间是 0.2 秒。最长可以到 4 秒，时间长一般都是因为没
有设置好。
4、目前可以支持的条码类型有 CODE39, CODE128(A,B,C), CODE93, 其它的一维条码暂时没有支持。
二维条码很快会研发 PDF417。 其余条码类型等实际遇到了再添加。
5、目前只支持单板的条码识别，后续功能加强。
二、识别程式的制作：
（在满足以上条件后，我们开始制作程序），在离线制作好 MARK 点后，开始定义条码检测框。

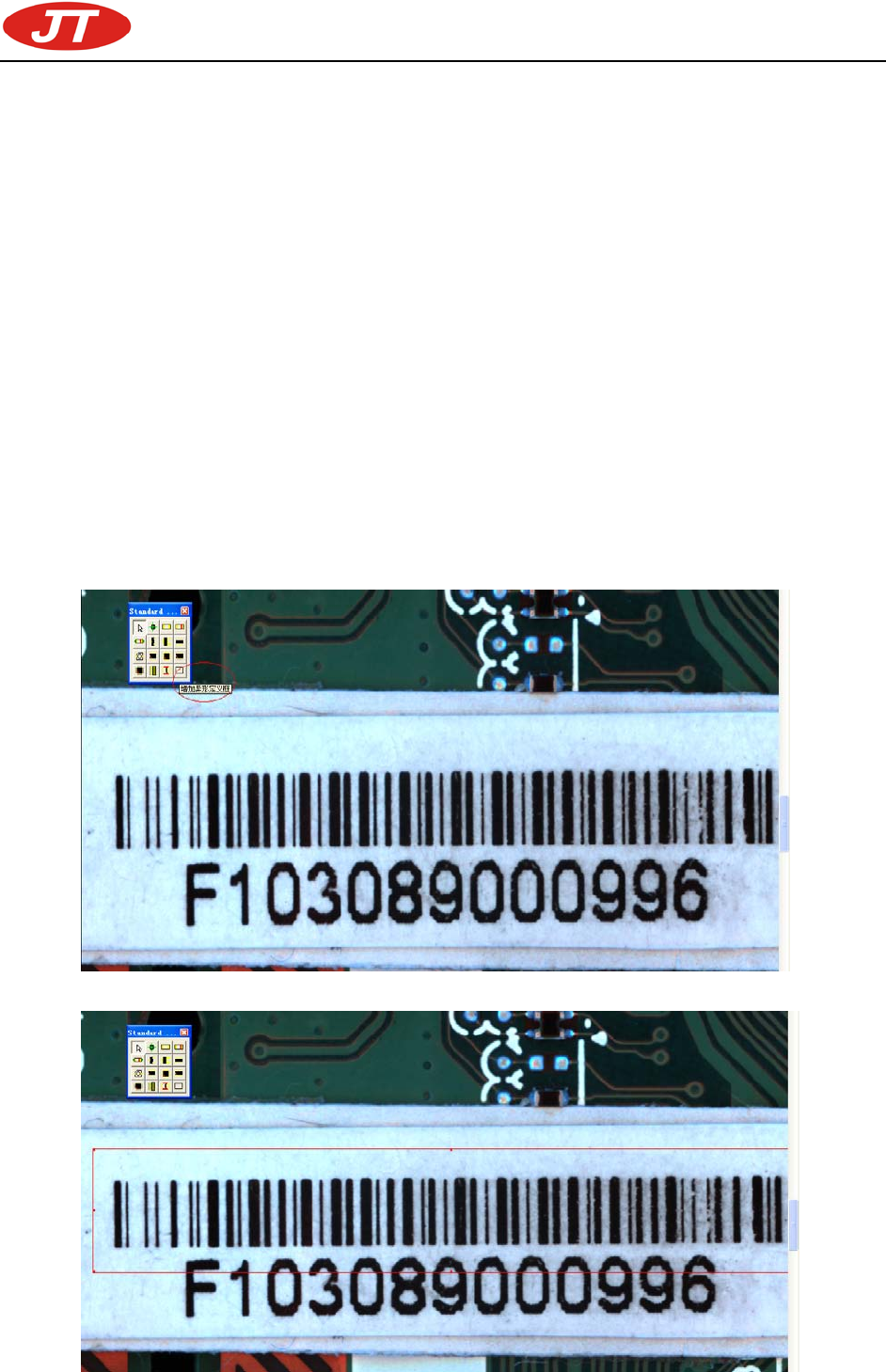

1、选择一个异型检测框将需要测试的条码区域框住。如下图：
2、添加条码检测框，选中检测框放入异型检测框的激活区域，该框会自动缩放适合大小，如下图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 100-
按 D 键进行检测后可看到上图中间软件识别出的条码数据，确认是否正确。
3、如果不正确，我们可以通过纪录测试来调整参数，让条码更轻松读取。点击“设置-参数配置“系统
会弹出设置窗口，如下图：
点击保存条码图片，该条码图片会自动存放在当前程序的 ERRORLOG0 的对应文件夹下面，如下图：
4、打开图片测试软件 BarCode.exe 测试保存的图片，来调整适合的参数，测试 OK 和 NG 的图片，如下
图：
