深圳市劲拓自动化设备股份有限公司 （培训资料） - 102 - 7 、调试完成后会出现下图的维修站测试效果，以后可根据条码来查找以前的测试数据。 注意：若在打开 AOILOGVIEW 中选择显示项目时，软件出现问题的话，请将 C ： \WIN- AOI \ WINAOISetup.i ni 的文件删除掉后，重新打开软件。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 101-

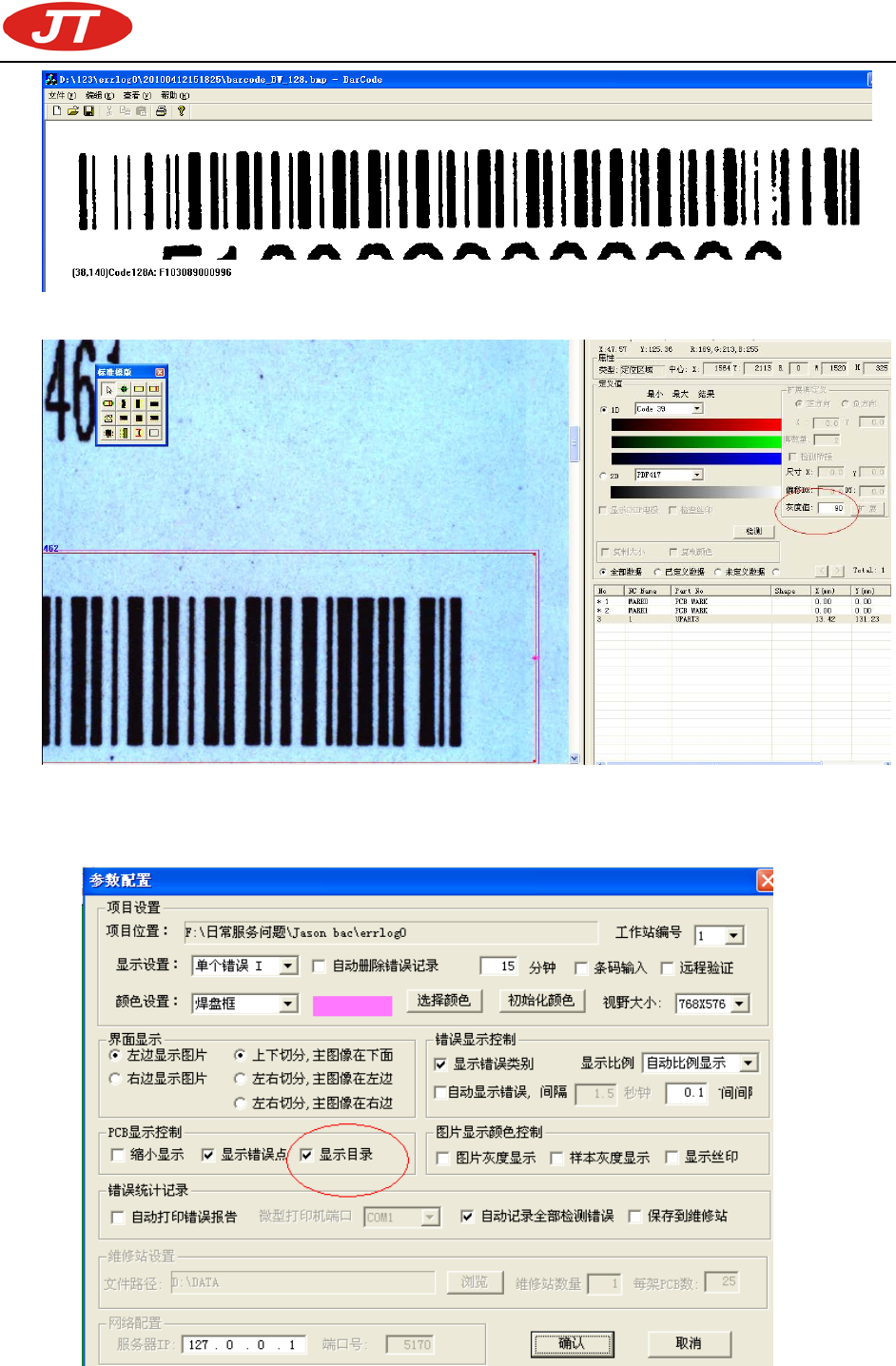

5、条码识别不好可以根据条码的灰度来调整识别的状况，一般推荐 100，视情况而定。如下图：
完全识别后，可按照常规制作其他零件，调试后进行测试。
6、测试后，打开 AOILOGVIEW 软件，在“设置-参数配置“菜单中更改如下图参数，将“显示目录”的
选项勾选，如下图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 102-

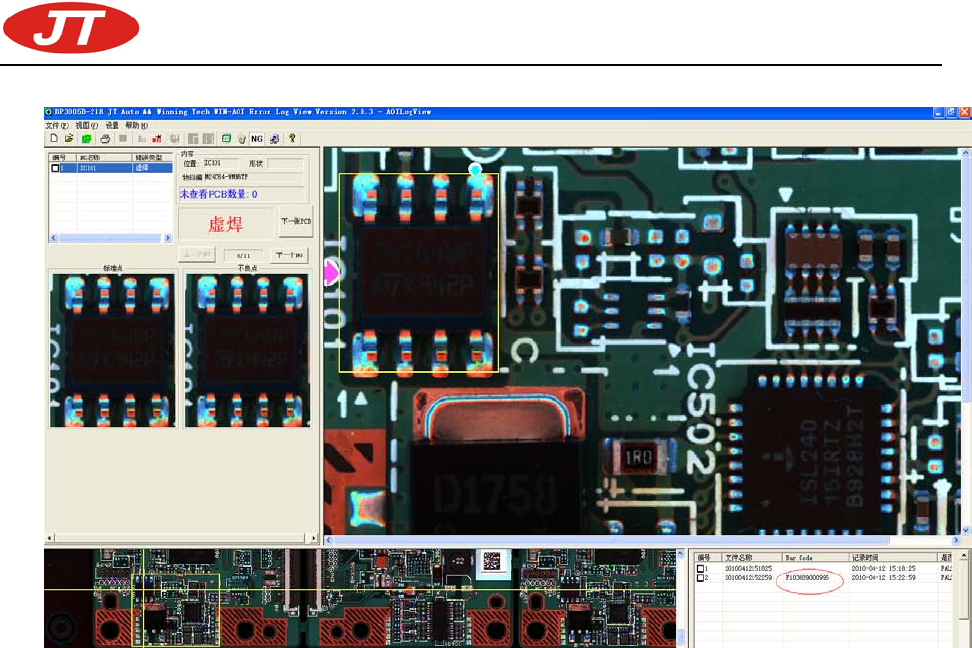

7、调试完成后会出现下图的维修站测试效果，以后可根据条码来查找以前的测试数据。
注意：若在打开 AOILOGVIEW 中选择显示项目时，软件出现问题的话，请将 C：
\WIN-AOI\WINAOISetup.ini 的文件删除掉后，重新打开软件。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 103-
附录 14：JT-AOI 不良信息打印设置方法
1、 在错误查看窗口中点击“设置”菜单，选择“参数配置”选项，软件系统将弹出参数设置窗口，
在设置窗口的中部的“错误记录统计”设置中选择“打印报告”功能，并按打印机端口类型选
择“打印机端口”，如下图：
2、 设置完成后，点击确认退出窗口，这样在每片 PCBA 经过检测与确认完成后，只要点击“下一
片 PCB”，打印机即会自动打印错误报告。如下图：
3、 打印文档的数据格式如下：
4、 1、PCB 序号 2、拼板序号，3、元件名称，4、不良类型等等，也可按照客户要求订制和增加打
印数据项目。
