附录 14：JT-AOI 不良信息打印设置方法

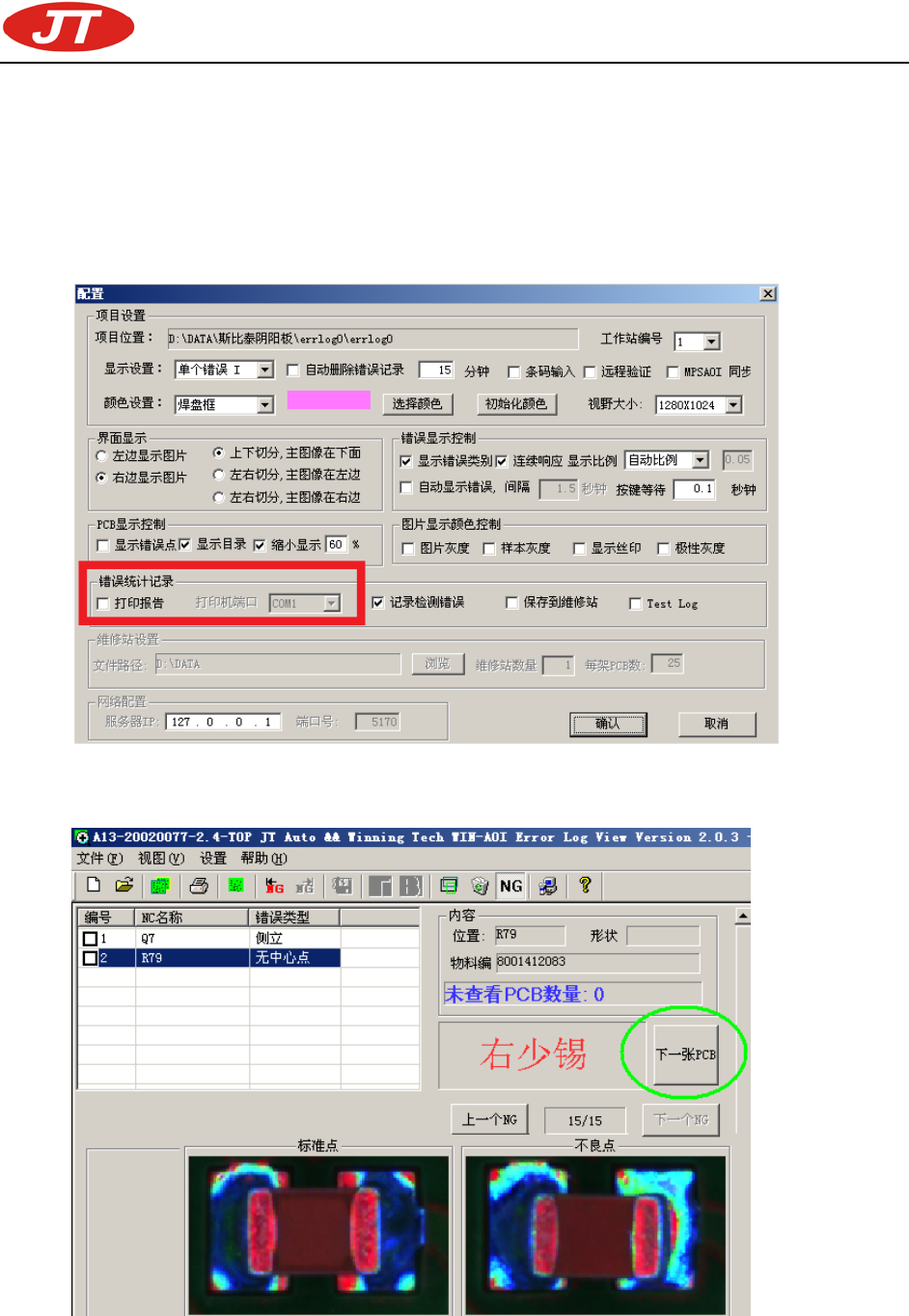

1、 在错误查看窗口中点击“设置”菜单，选择“参数配置”选项，软件系统将弹出参数设置窗口，
在设置窗口的中部的“错误记录统计”设置中选择“打印报告”功能，并按打印机端口类型选
择“打印机端口”，如下图：
2、 设置完成后，点击确认退出窗口，这样在每片 PCBA 经过检测与确认完成后，只要点击“下一
片 PCB”，打印机即会自动打印错误报告。如下图：
3、 打印文档的数据格式如下：
4、 1、PCB 序号 2、拼板序号，3、元件名称，4、不良类型等等，也可按照客户要求订制和增加打
印数据项目。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 104-
附录 15：PCB 正反面同时测试使用方法
一 、说明：
PCB 正反面同时测试可以有两种模式：
1、 顺序模式：PCB 测试顺序按照 A面-B 面-A 面的 A-B 顺序方式进行检测，软件会自动进行 A-B-A
模式的程式切换，因 PCB 正反面放置顺序不能打乱。
2、 标识模式：在 A 面或 B 面中任意一面上制作一个不会混淆的标示，设备在测试前会自动去检
查该标识来判断 PCB 是哪一面，然后自动调用该面的测试程式。
二、使用方法：
下面我们先介绍顺序模式：

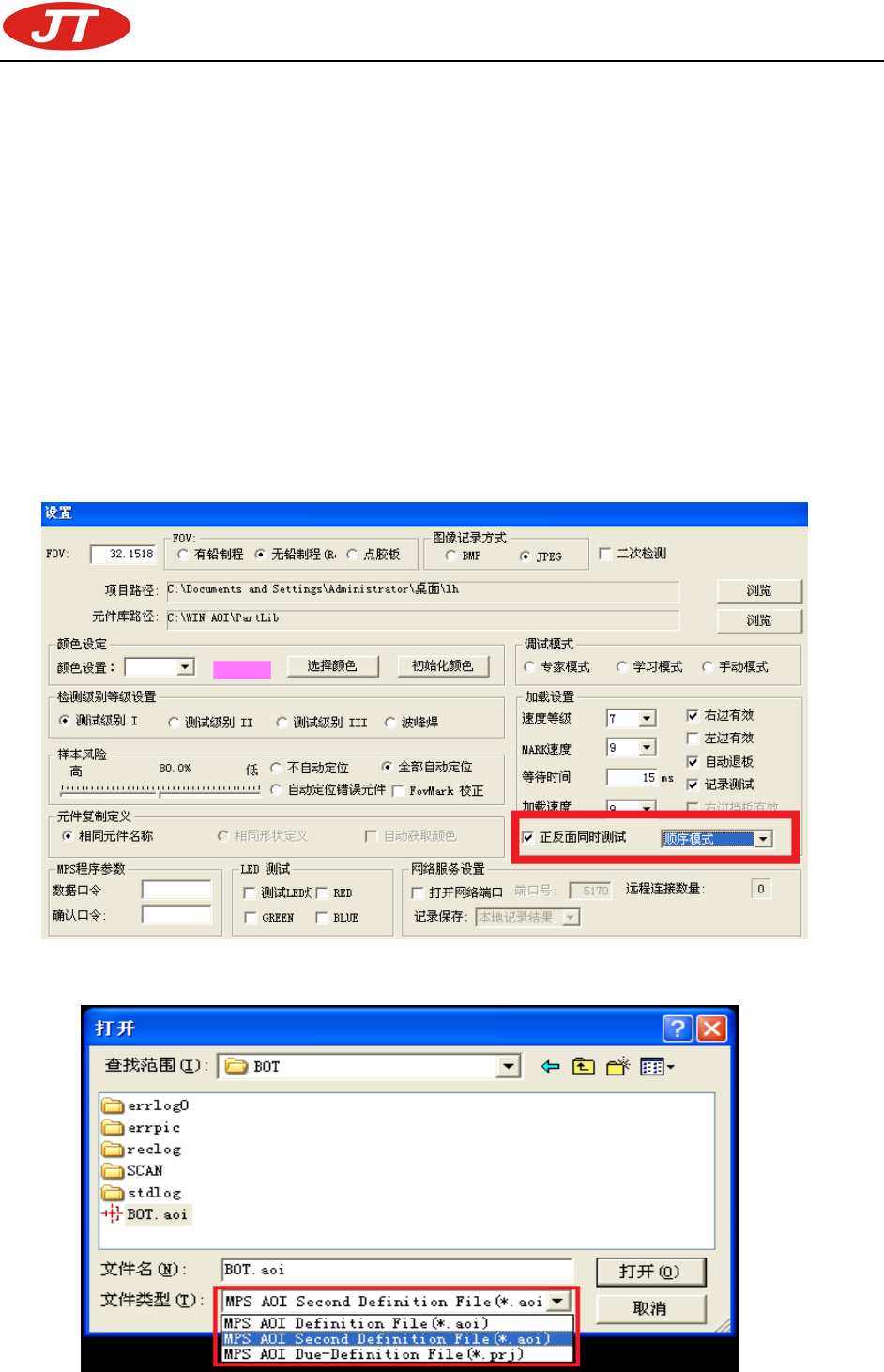

1、在“在线检测”软件里，将“工作模式”选到“扫描模式”，并指定项目目录的路径，点击“确
认”，然后点击“设置-参数配置”菜单，在弹出的对话框中勾选“正反面同时测试”，并选定为“顺序
模式”，点击“确定”，如下图：
2、接下来按一般步骤读取第一面的测试程序，确认可以正常测试后，继续单击“文件-打开”选项，
在弹出的对话框内，选择文件类型为“MPS AOI Second Definition File”，即第二个测试程式，如下图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 105-
3、 单击打开“BOT.aoi”第二个程序，确认可以正常测试。
4、 确认正常测试后，在“运行”菜单里将测试模式改为“检测 PCB-自动运行”模式开始连续检
测，如下图：
5、 测试过程中切记要保证 PCB 的放置顺序，如需调整程式时，在“运行”菜单里将测试模式改
为“校对 PCB”模式即可，并可点击“运行”菜单里的“程式运行 1 和程式运行 2”来进
行程式的切换。
二、标识模式的设置方法：
1、在“设置-参数配置”菜单里，勾选“正反面同时测试”，并更改模式为“标识模式”，点击“确
定”后退出。

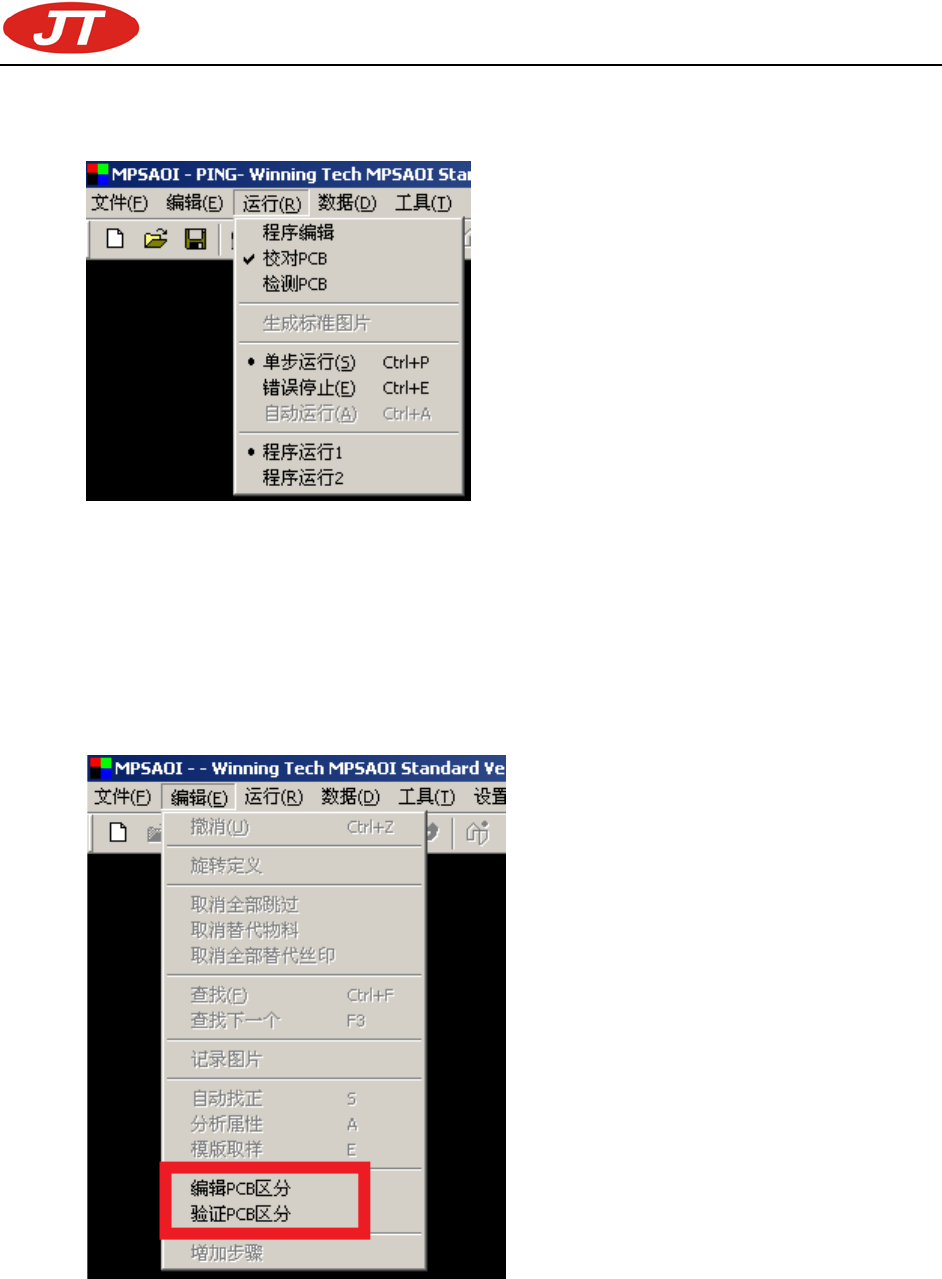

2、将需要编辑标识的那面 PCBA 板放进工作台，然后点击“文件-编辑 PCB 区分”选项，如下图：
3、加载 PCBA，并移动 X\Y 轴，将需要编辑的标示移动至画面中心位置，点击鼠标左键不放，然
后拖动画取一个大于当前镜头画面 1/3 的框，软件会自动弹出 PCB 区分标识编辑对话框，如下图：
