3、 单击打开“BOT.aoi”第二个程序，确认可以正常测试。
4、 确认正常测试后，在“运行”菜单里将测试模式改为“检测 PCB-自动运行”模式开始连续检
测，如下图：
5、 测试过程中切记要保证 PCB 的放置顺序，如需调整程式时，在“运行”菜单里将测试模式改
为“校对 PCB”模式即可，并可点击“运行”菜单里的“程式运行 1 和程式运行 2”来进
行程式的切换。
二、标识模式的设置方法：
1、在“设置-参数配置”菜单里，勾选“正反面同时测试”，并更改模式为“标识模式”，点击“确
定”后退出。
2、将需要编辑标识的那面 PCBA 板放进工作台，然后点击“文件-编辑 PCB 区分”选项，如下图：
3、加载 PCBA，并移动 X\Y 轴，将需要编辑的标示移动至画面中心位置，点击鼠标左键不放，然
后拖动画取一个大于当前镜头画面 1/3 的框，软件会自动弹出 PCB 区分标识编辑对话框，如下图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 106-

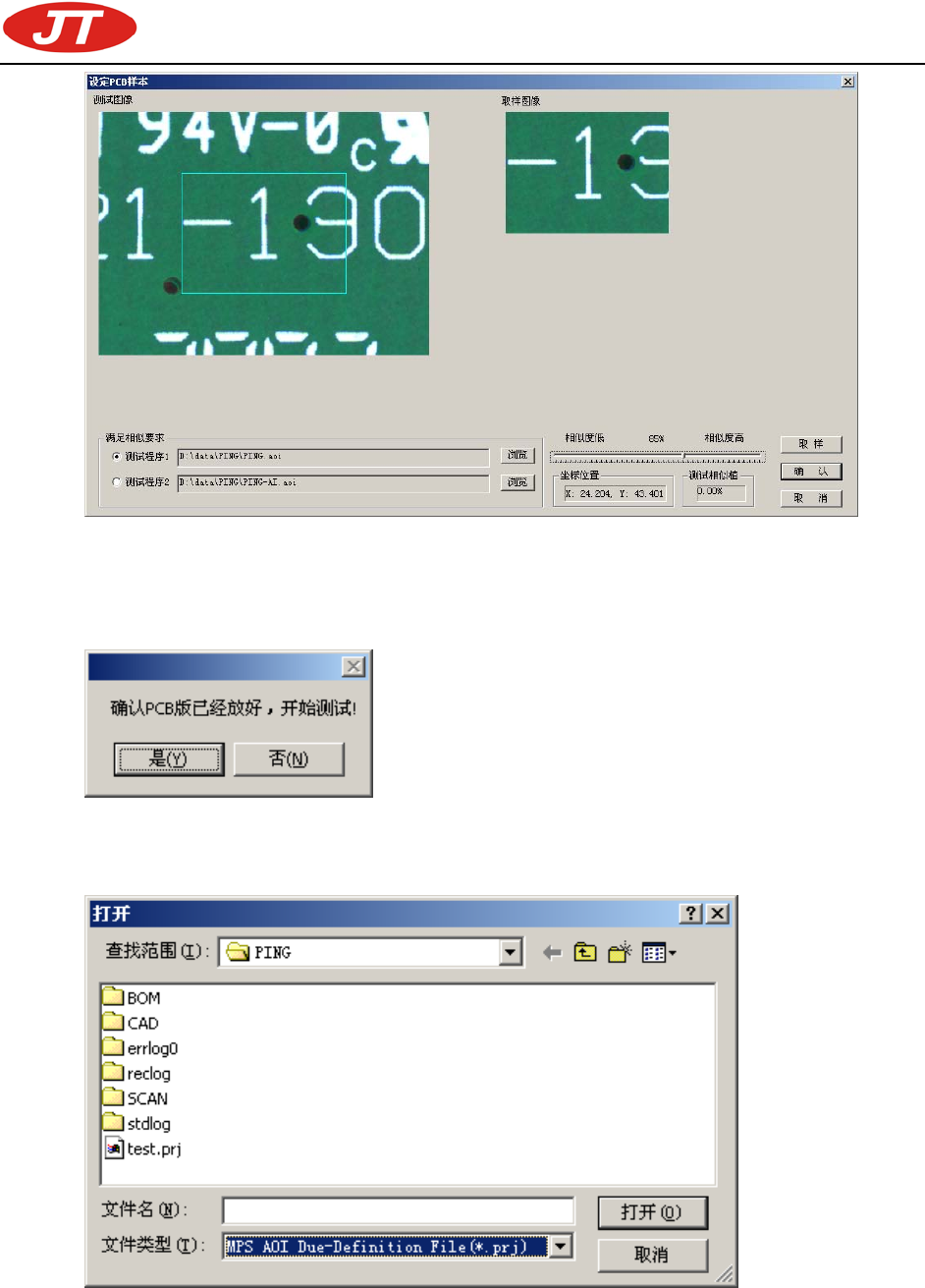

4、在弹出对话框里面，将“测试程序 1”指向路径 TOP 面的程序，并调整左上方的蓝色框体框住
标识，点击“取样”，并设置好相似度值。再将“测试程序 2”指向路径为 BOT 面的程序，然后点击“确
认”退出。
5、点击“在线测试”模块中“编辑”文件下面的“验证 PCB”，弹出如下对话框：
点击“是”，随后在弹出的对话框里验证标识是否可以正常的确认，并能随之调取相应的 AOI 程式。
6、点击“文件-保存双面测试定义”，将标识模式的编辑保存为扩展名为：.PRJ 的文件，以便日后
调用，如下图：
7、调用时，如果你是将刚才的双面协议保存在 TOP 面的程序里，那就先选择“打开”按钮，在
TOP 面程序的文件夹里，将“文件类型”选择为“MPS AOI Due-Definition File(*.prj)”双击打开即可开
始正反面标识测试模式了。
8、在“运行”菜单里将测试模式改为“检测 PCB-自动运行”模式开始连续检测，此时软件会按标
示识别而自动调用相应的 AOI 检测程式，故而对 PCB 的放置没有要求。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 107-
以上内容为 JT-AOI 设备的运用及程式制作调试等相关知
识的阐述,本公司保留对此说明书内容的所有解释权，如有技
术更新，恕不另行通知！
如您需要帮助，请与深圳市劲拓自动化设备股份有限公司
AOI 售后服务部联系。
