PCB 板回到加载位置后，待夹持钉正常弹起，双手执 PCB 板的两端板边，先将 PCB 板的前

端提起，再将整个板从夹具上取下来。

注意：在检测之前一定要确认 PCB 板是否固定 OK,检查标准是固定好后轻推 PCB 板时不会轻易移动。

1.5.5 在线式设备说明：

一、机台气压的接入：

1、 JT-AOI 设备使用的标准气压为 0.4pa.设备气压外接管道标准直径为 8MM，气压主要提供给夹

持部件使用，从各个部位的气缸底部的指示灯可得知气压状况，如指示灯显示为红色，则气压正常，反

之，则气压不足或无气压。

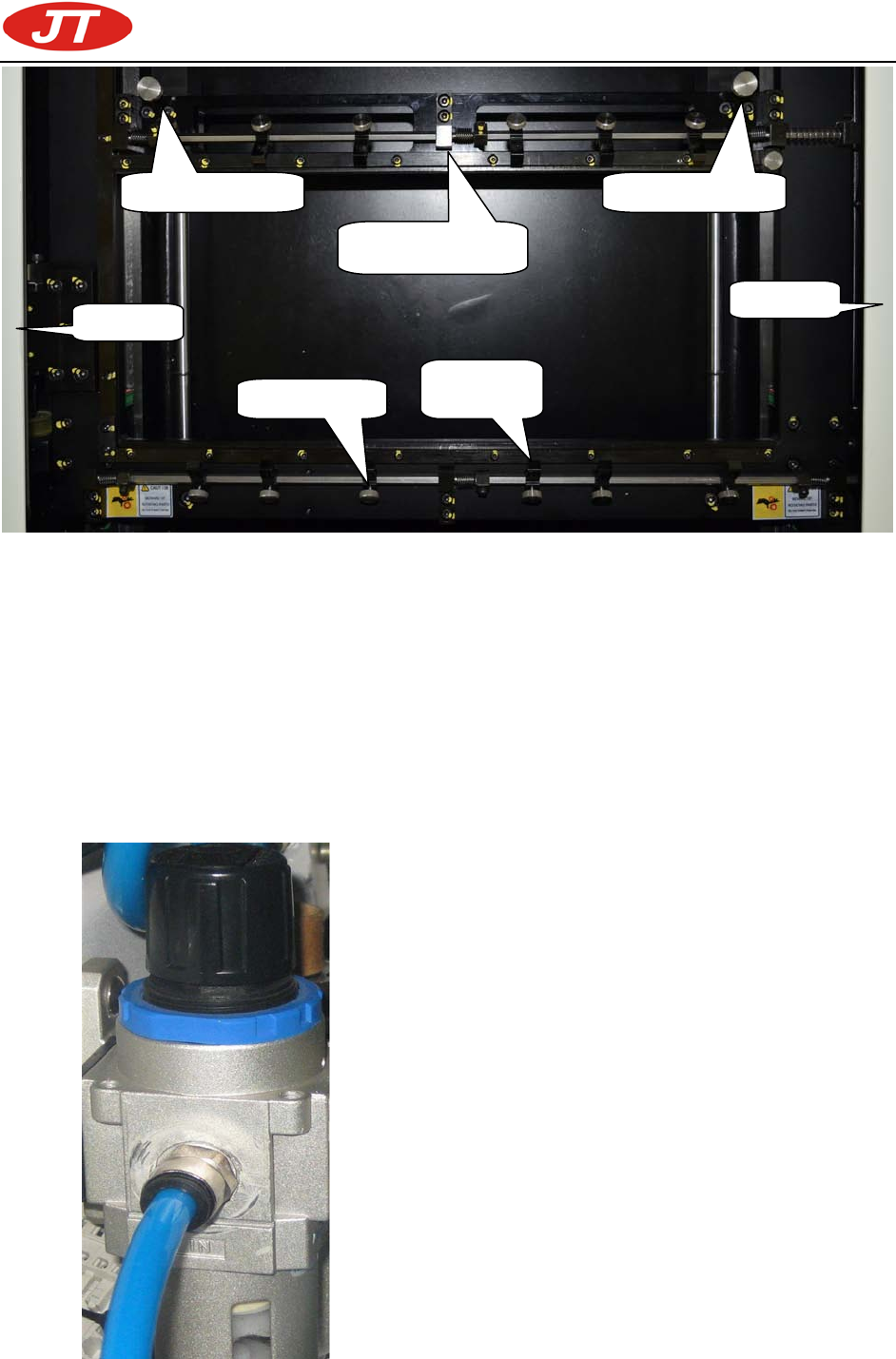

2、气压的接入和调节：左边的圆孔是气管的接入口，上面的黑色是调节气压大小的旋钮，如下图：

夹持活动夹边

活动边固定螺钉

安全光幕

夹持压脚

压脚固定螺钉

活动边固定螺钉

安全光幕

深圳市劲拓自动化设备股份有限公司（培训资料）

- 12-

二、机台与外置接驳台的连接(以劲拓生产的接驳台为例)：

• 机台与外置轨道按进出板方向，而处于“要板信号”与“出板信号”的关系。

• 上位机的要板信号在劲拓 AOI 设备的左边接线端 1、2（红线和黑线）.

• 下位机的要板信号在劲拓 AOI 设备的右边接线端 3、4 (黄线和绿线)

注意：设备的左边一般提供 24V 电压，红色线（1 接口）为正极，黑色线（2 接口）为负极，当设

备发出要板信号时，红线和黑线会直接接通。

三、PCBA

板的进板方法：

1、机台与外置接驳台的信号连接：上位机给板信号接 AOI 的左边信号线红色和黑色（1 和 2 端口），

下位机要板信号接劲拓 AOI 右边信号线黄色和绿色（3 和 4 端口）详情请查看下文中关于接线的说明。

2、调试轨道：打开 SPIComApp.exe 控制软件，按 PCBA 尺寸调整轨道的宽度，轨道宽度需要比

PCB 宽度稍大 0.5-1mm，这样可以让 PCB 顺利的进板或出板。

注意：当轨道调整将要完成时，应选择微调的方式进行调整，避免调整速度过快而夹伤 PCBA.

3、选择 PCBA 进入方向：在软件设置中选择正确的进板方式如：PCB 板是在设备的左边进，右边

出的话，则在进板方向的设备栏里选择“左进右出”，其他模式类推，具体如下图：

深圳市劲拓自动化设备股份有限公司（培训资料）

- 13-

运行模式调整

轨道宽度调整

轨道参数调整

各部位手动控制

信号显示
