深圳市劲拓自动化设备股份有限公司 （培训资料）
- 17-

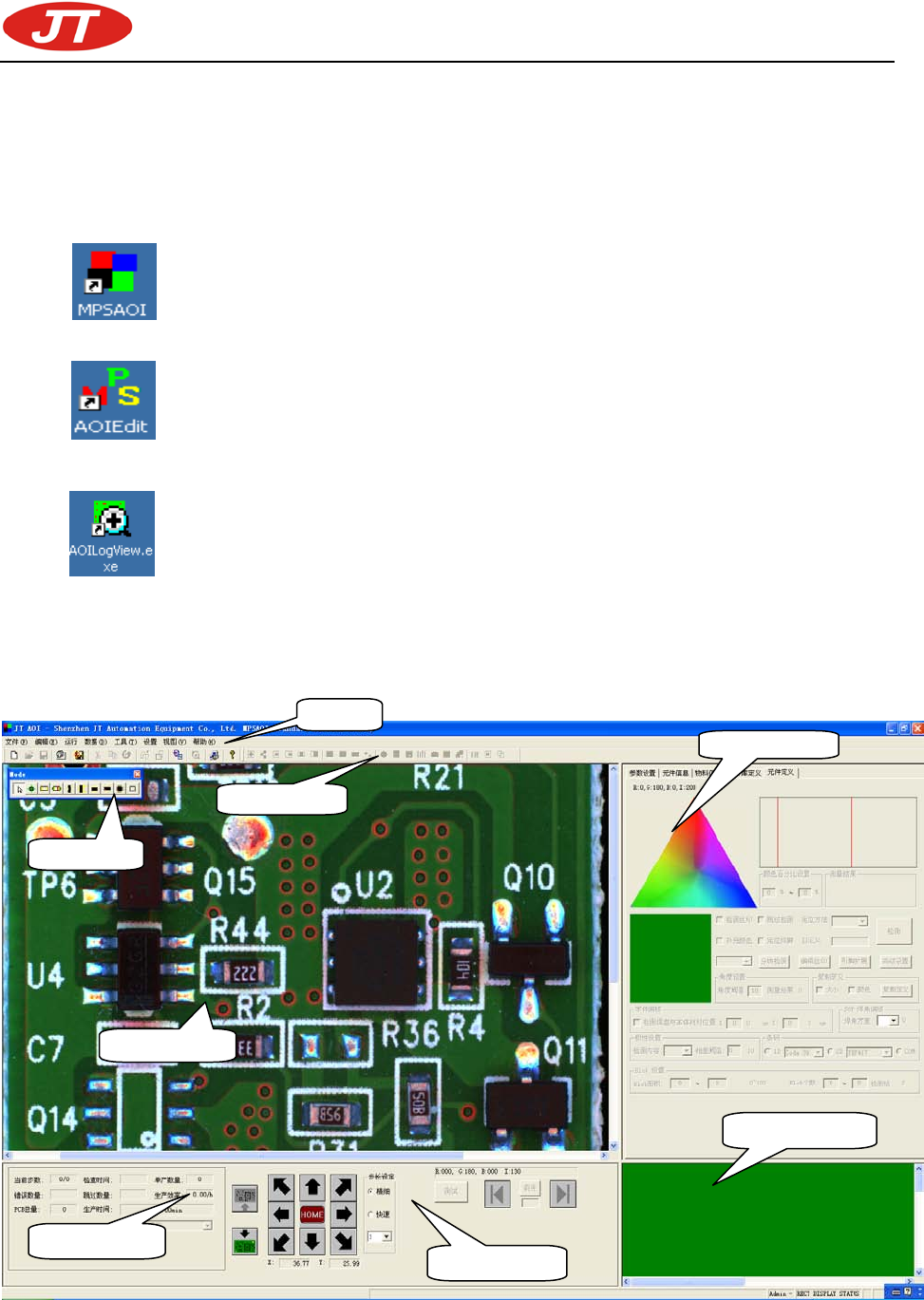

第三章 软件功能介绍
3 .1 软件介绍：
3.1.1 JT- AOI 的软件部分共有三个模块，它们是：
1、 MPSAOI：自动检测模块，由此模块来驱动 AOI 设备的各个硬件部分进行工作，如：
相机、马达等，通过驱动相机拍照和软件分析来实现检测的目的。
2、
AOIEDIT：离线编辑模块，主要功能为离线编程及调试，并生成自动测试需要的 AOI
检测程式。
3、
AOILogview：错误报告模块，主要功能是在自动检测时，将测试的信息通过不同的方
式显示在显示器上，并提供各类检测数据的分析和统计。
3.2 MPSAOI（在线检测）菜单介绍
MPSAOI 软件主界面
菜单栏
摄像机画面
测试数据区
数据编辑栏
缩略图显示区
快捷键区域
模版定义
控制按钮区
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 18-
3.2.1 MPSAOI 各个菜单功能
3.2.1.1“文件”菜单
新建工程：用于新建工程项目；
打开工程：用于打开所要选择的工程项目；
保存程序：用于保存程式文件；
另存程序为：用于程式文件的另存；
生成 XML 文件：生成生成 XML 文件；
载入 XML 文件：载入 XML 文件；
保存图像文件：将当前画面的图像保存成文件；
导出坐标文件：将坐标数据导出为文件；
退出：用于退出 MPSAOI 主画面。
3.2.1.2
“编辑”菜单
旋转：用于旋转选中的元件定义
取消全部跳过：用于取消当前程式中的所有跳过的元件定义；
取消全部替代颜色：用于取消当前程式中所设置的所有替代物料；
取消全部替代丝印：用于取消当前程式中所设置的所有替代丝印；
查找：用于查找用户所需要的 NC 数据和物料数据；
查找下一个：用于查找下一个同类型的数据；
自动找正：用于自动获取元件定义的中心；
元件取样：用于对当前选中的元件获取定位样本；
获取当前多件样本：用于获取当前程式的多件检测数据；
清除所有多件样本：用于清除当前程式的多件检测数据；
丝印 CHIP 料检测多件：设置丝印 CHIP 料检测多件的开关；
不检测多件：设置多件检测的开关；
查看多件样本：查看当前程式的多件样本；
增加步骤：在当年步骤后面增加一个检查步骤；
删除当前步骤：删除当前的检查步骤；
正反面顺序测试：选择正反面测试的方式为顺序测试方式；
正反面标识测试：选择正反面测试的方式为标识测试方式；
保存双面测试定义：将当前的正反面测试的设置数据保存为文件；
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 19-
编辑正反面测试标记：编辑当前的正反面测试标记记号；
验证正反面测试标记：验证当前的正反面测试标记记号；
程序 1：切换正反面同时测试的程式为 1 号程式；
程序 2：切换正反面同时测试的程式为 2 号程式；
焦点切换：切换同一个元件定义中的不同定义框；
显示焊盘：显示焊盘调整参数；
显示虚焊检测框：显示焊接检测框中的虚焊检测框体。
3.2.1.3
“运行”菜单
单步运行：将当前程式的测试方式更改为单步运行模式；
错误停止：将当前程式的测试方式更改为单步运行模式；
自动运行：将当前程式的测试方式更改为单步运行模式；
循环检测模式：将当前程式的测试方式更改为循环检测模式。
