3.2.1 MPSAOI 各个菜单功能

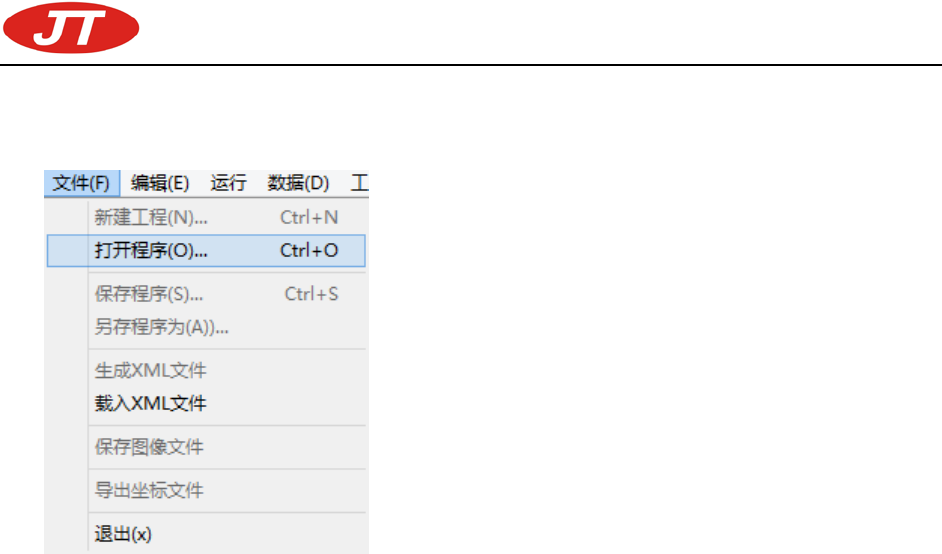

3.2.1.1“文件”菜单
新建工程：用于新建工程项目；
打开工程：用于打开所要选择的工程项目；
保存程序：用于保存程式文件；
另存程序为：用于程式文件的另存；
生成 XML 文件：生成生成 XML 文件；
载入 XML 文件：载入 XML 文件；
保存图像文件：将当前画面的图像保存成文件；
导出坐标文件：将坐标数据导出为文件；
退出：用于退出 MPSAOI 主画面。
3.2.1.2

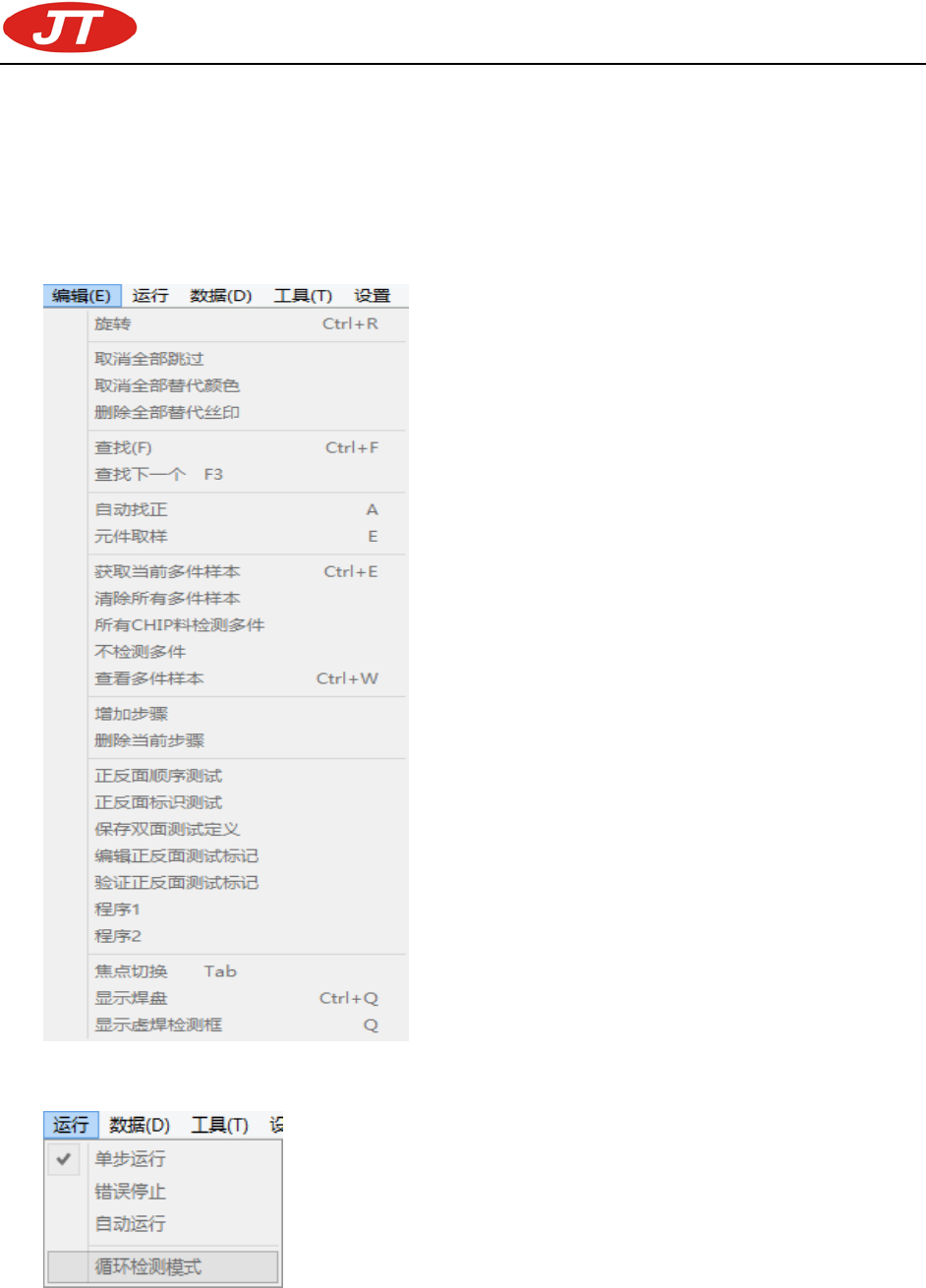

“编辑”菜单
旋转：用于旋转选中的元件定义
取消全部跳过：用于取消当前程式中的所有跳过的元件定义；
取消全部替代颜色：用于取消当前程式中所设置的所有替代物料；
取消全部替代丝印：用于取消当前程式中所设置的所有替代丝印；
查找：用于查找用户所需要的 NC 数据和物料数据；
查找下一个：用于查找下一个同类型的数据；
自动找正：用于自动获取元件定义的中心；
元件取样：用于对当前选中的元件获取定位样本；
获取当前多件样本：用于获取当前程式的多件检测数据；
清除所有多件样本：用于清除当前程式的多件检测数据；
丝印 CHIP 料检测多件：设置丝印 CHIP 料检测多件的开关；
不检测多件：设置多件检测的开关；
查看多件样本：查看当前程式的多件样本；
增加步骤：在当年步骤后面增加一个检查步骤；
删除当前步骤：删除当前的检查步骤；
正反面顺序测试：选择正反面测试的方式为顺序测试方式；
正反面标识测试：选择正反面测试的方式为标识测试方式；
保存双面测试定义：将当前的正反面测试的设置数据保存为文件；
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 19-
编辑正反面测试标记：编辑当前的正反面测试标记记号；
验证正反面测试标记：验证当前的正反面测试标记记号；
程序 1：切换正反面同时测试的程式为 1 号程式；
程序 2：切换正反面同时测试的程式为 2 号程式；
焦点切换：切换同一个元件定义中的不同定义框；
显示焊盘：显示焊盘调整参数；
显示虚焊检测框：显示焊接检测框中的虚焊检测框体。
3.2.1.3
“运行”菜单
单步运行：将当前程式的测试方式更改为单步运行模式；
错误停止：将当前程式的测试方式更改为单步运行模式；
自动运行：将当前程式的测试方式更改为单步运行模式；
循环检测模式：将当前程式的测试方式更改为循环检测模式。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 20-

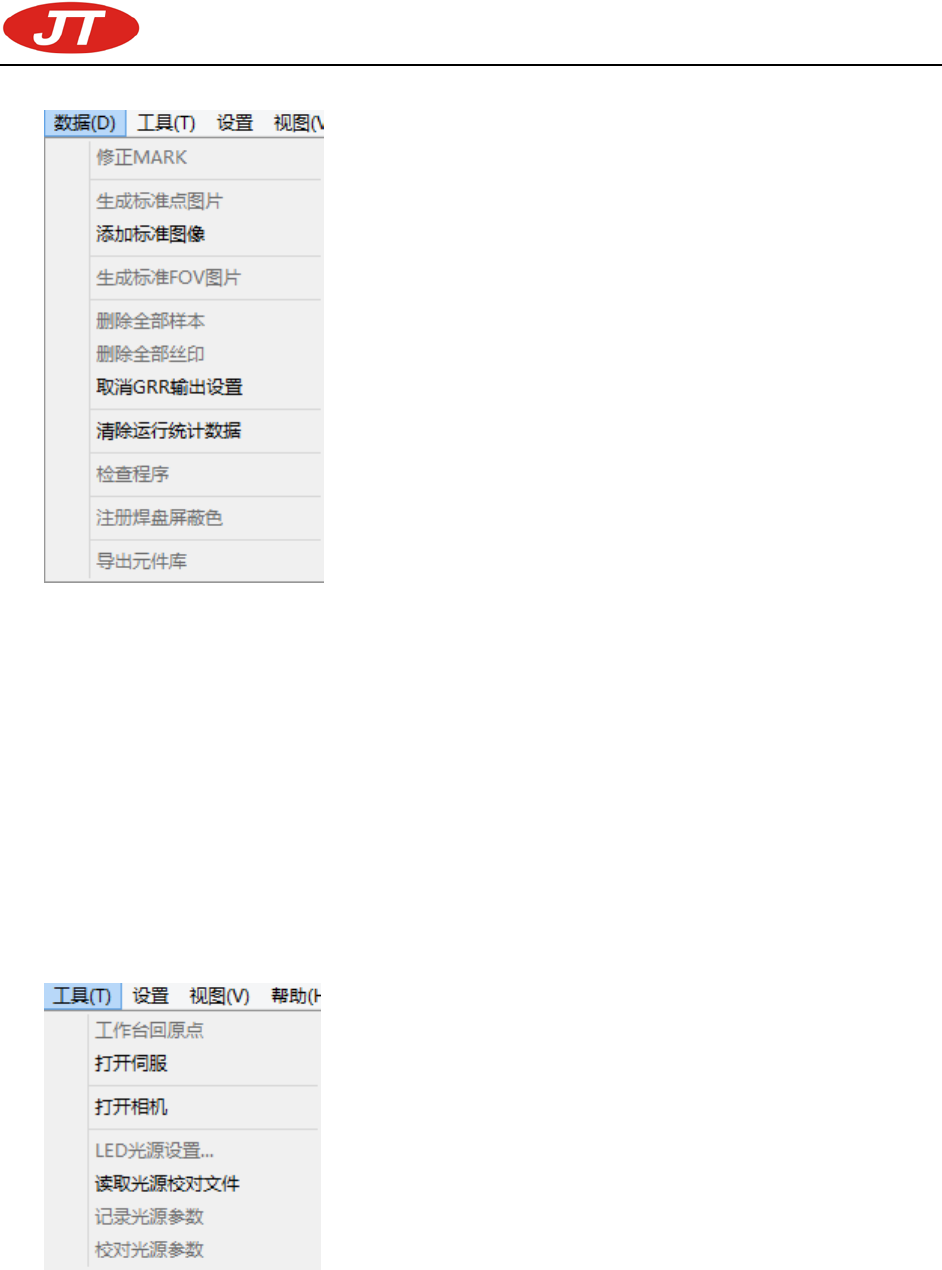

3.2.1.4 “数据”菜单
修正 MARK：更改当前的主 MARK 设定；
生成标准点图片：生成当前程式的不良对比查看样本图片；
添加标准图像：添加元件检测标准图像；
生成标准 FOV 图片：生成标准 FOV 图片；
删除全部样本：用于清除所有元件的样本；
删除全部丝印：用于清除所有元件的丝印；
取消 GRR 输出设置：取消 GRR 数据的输出；
清除运行统计数据：取消当前程式的运行数据统计工作；
检查程序：检查当前程式的合理性；
注册焊盘屏蔽色：注册当前程式的焊盘屏蔽颜色；
导出元件库：导出元件定义到元件数据库。
3.2.1.5
“工具”菜单
工作台回原点：用于将 X、Y 工作平台回到机械坐标原点；
打开伺服：用于开关伺服马达电源；
打开相机：用于开关拍摄相机；
LED 光源设置：用于调整 LED 光源参数；
读取光源校对文件：用于读取标准光源校对文件；
记录光源参数:：用于记录光源参数；
