深圳市劲拓自动化设备股份有限公司 （培训资料）
- 22-
工具栏：用于设置显示或隐藏工具栏；
状态栏：用于设置显示或隐藏状态栏；
标准模板：用于设置显示或隐藏标准模板；
自定义检测：用于设置或隐藏自定义检测；
查看定义框：用于查看定义框；
打开错误查看窗口：用于打开错误查看窗口；
查看十字光标：用于查看画面十字光标；
显示元件名称：用于显示元件名称。

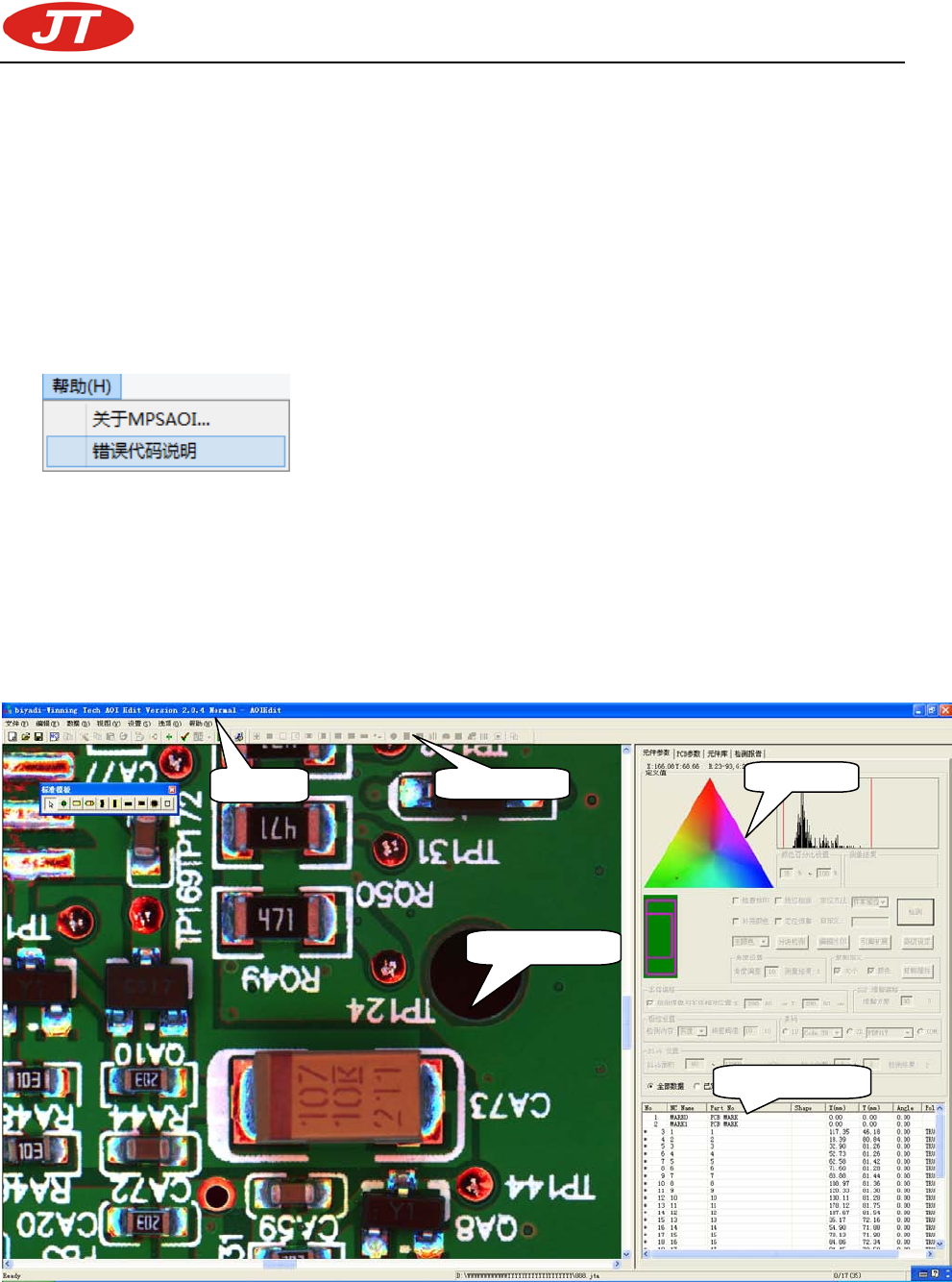

3.2.1.8 "
帮助"菜单
关于 MPSAOI(A)：用于打开 MPSAOI 帮助文件；
错误代码说明：用于打开错误代码文件显示软件报错信息的详细内容。
3.3 AOIEDIT（离线编辑）菜单介绍
AOIEDIT 软件主界面
3.3.1 AOIEDIT 各个菜单功能

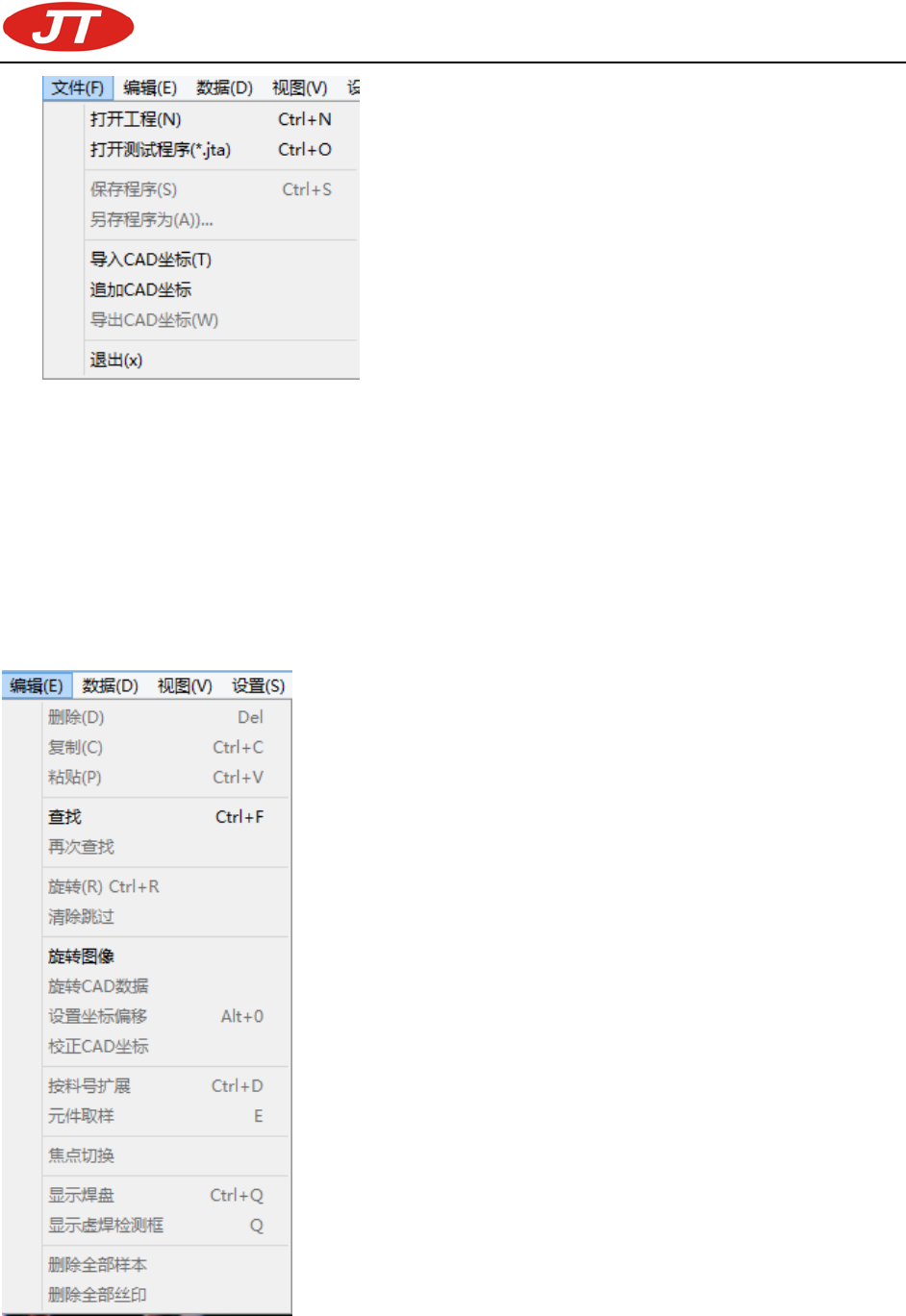

3.3.1.1 “
文件”菜单
图片显示区域
NC 数据区域
快捷键区域
菜单栏
编辑区域
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 23-
打开工程：打开要编辑的文件夹，自动导入里面的图片信息；
打开测试程序：调用该项目已制作好的测试程序，提供编辑或查看；
保存程序：保存当前工程的当前编程状态为测试程式；
另存程序为：另存当前工程的当前编程状态为非系统自动产生的另一文件；
导入 CAD 坐标：导入 PCB 的坐标文件；
追加 CAD 坐标：当有多个坐标文件时，按此功能追加 PCB 的坐标文件；
导出 CAD 坐标：将已制作完成程序的坐标信息导出为文件；
退出：退出 AOIEDIT 离线编程软件。
3.3.1.2“编辑”菜单
删除：删除激活的对象或定义；
复制：将激活的对象复制到内存中；
粘贴：将已复制的对象粘贴到欲定义位置；
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 24-
查找：特指查找某个元件，查找结果在 NC 表单中用深色显示出来；
再次查找：再次查找某个元件；
旋转：90 度旋转选中的元件或定义框；
清除跳过：清除程式中所有已经路过检测的元件和定义；
旋转图像：将 PCB 图像旋转至特定角度；
旋转 CAD 数据：用于校正导入的 CAD 坐标与 PCB 元件分布的一致性；
设置坐标偏移：设置 PCB 图像与坐标之间的 OFFSET；
校正 CAD 坐标：利用 3 点定一面的原理来校正 CAD 坐标与 PCB 元件；
按料号扩展：按照料号相同的条件来扩展选中的元件和定义；
元件取样：对激活的元件定义框进行取样；
焦点切换：切换选中同一个元件定义中的不同定义框；
显示焊盘：显示焊盘调整参数；
显示虚焊检测框：显示焊接检测框中的虚焊检测框体；
删除全部样本：用于清除所有元件的样本；
删除全部丝印：用于清除所有元件的丝印。

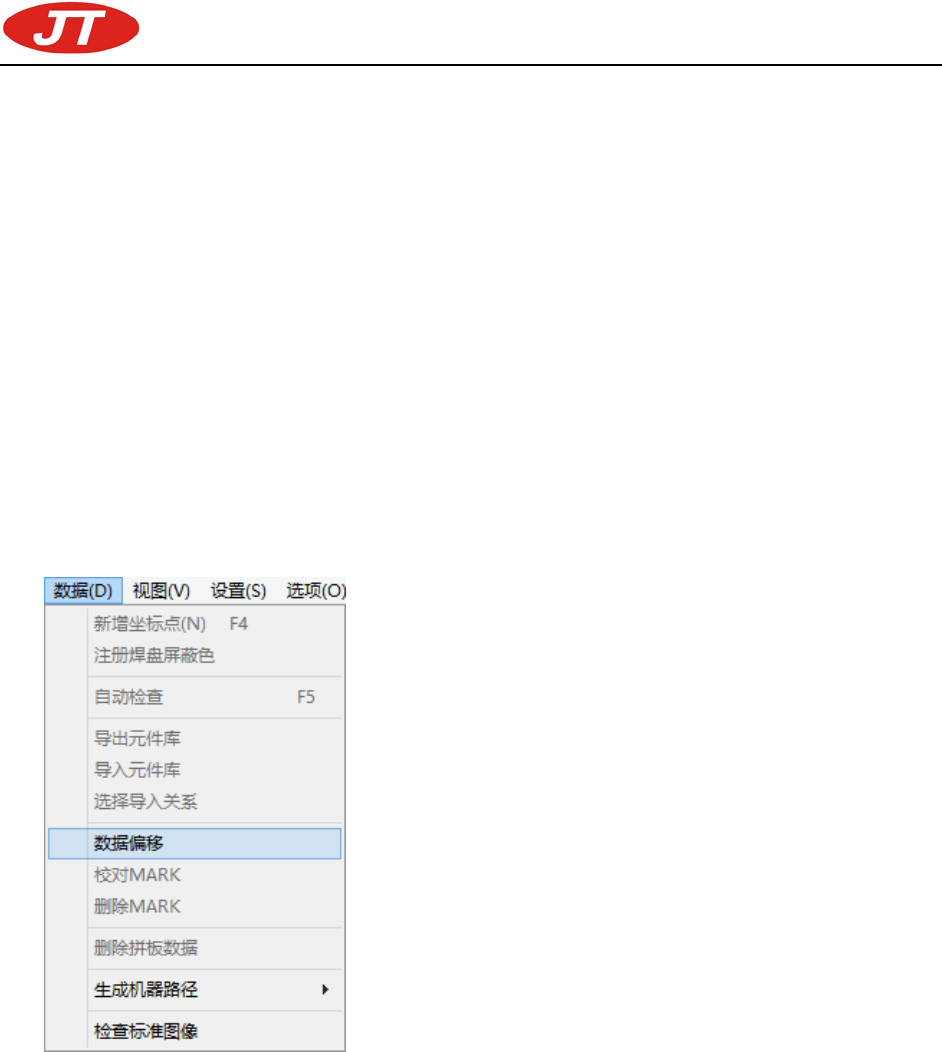

3.3.1.3“数据”菜单
新增坐标点：新增一个检测的元件定义到程式中；
注册焊盘屏蔽色：在作程序之前，注册焊盘的屏蔽颜色，方便软件区分 PCB 的背景颜色；
自动检查：程式制作时，执行此功能可以对所有检测框进行模拟检查，并将检查结果显示在窗口右侧的；
“检测报告”中；
导出元件库：将已编辑完成的定义框体按焙保存的方式导入元件数据库中；
导入元件库：将元件数据库中的元件库按料号相同的方式导入到程式中，可大幅减少编程时间；
选择导入关系：按照需求，选择对应的信息来将元件库的数据导入到程式中；
数据偏移：对 CAD 坐标增加偏移补偿，达到 PCB 板与 CAD 坐标一一对应的目的；
校对 MARK：校对 MARK 点，并根据 MARK 坐标校正所有元件；
删除 MARK：删除 PCB 主 MARK 点；
删除拼板数据：将所有拼板数据删除；
生成机器路径：将当前所有程式数据生成设备测试程式，并分配和优化设备测试的路径；
检查标准图像：查看元件的标准点图像。
