第四章 程序编辑
4.1 准备步骤
4.1.1 先确认 PCBA 在生产线上的进板方向，确认 OK 后，找到一块焊锡良好、物料正确、无维修、无
不良点的 PCBA，准备扫描。
数据准备
1．在”我的电脑”里测试程式资料库里（如 D 盘“DATA”文件夹目录下）新建一个以机种名为名
称的文件夹(如 123456-A)。如果在 MPSAOI 里将项目路径更改为新建的文件夹，系统会在该文件
夹内创建以下几个文件夹：
一. Errlog0：
该目录用来存放在线测试时，机器检查到的不良点的图片报告。
二. SCAN：
该目录用来存放在线程式 MPSAOI 扫描出来的 PCBA 图片， 这些资料在在线测试和离线
编程时都需要用到。
三．Reclog:
该目录用来存放用于离线调试的图片与程式资料。
四．Stdlog
：
该目录用来存放用于 LOGview 中查看不良时，提供对比的标准点图片。
4.2 PCBA 图片扫描(这个步骤主要是扫描 PCBA 图片以提供离线编程用)
4.2.1 进入在线测试程式
4.2.1.1 双击打开桌面上的在线检测软件(MPSAOI)，如下图：
系统弹出一个对话框，选择用户“Admin”或“编程员”，输入用户密码，进入在线测试程序，如下图：
4.2.1.2 机器回原点
点击菜单栏上的“工具——工作台回原点”如下图:
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 29-
点击后,机器运动装置将回到原点位置,然后将 PCBA 装载轨道宽度和夹板装置调整合适位置，将一
块焊锡良好、品质确认正常的 PCBA 放置在 PCBA 加载装置上。
4.2.1.3 扫描图片文件

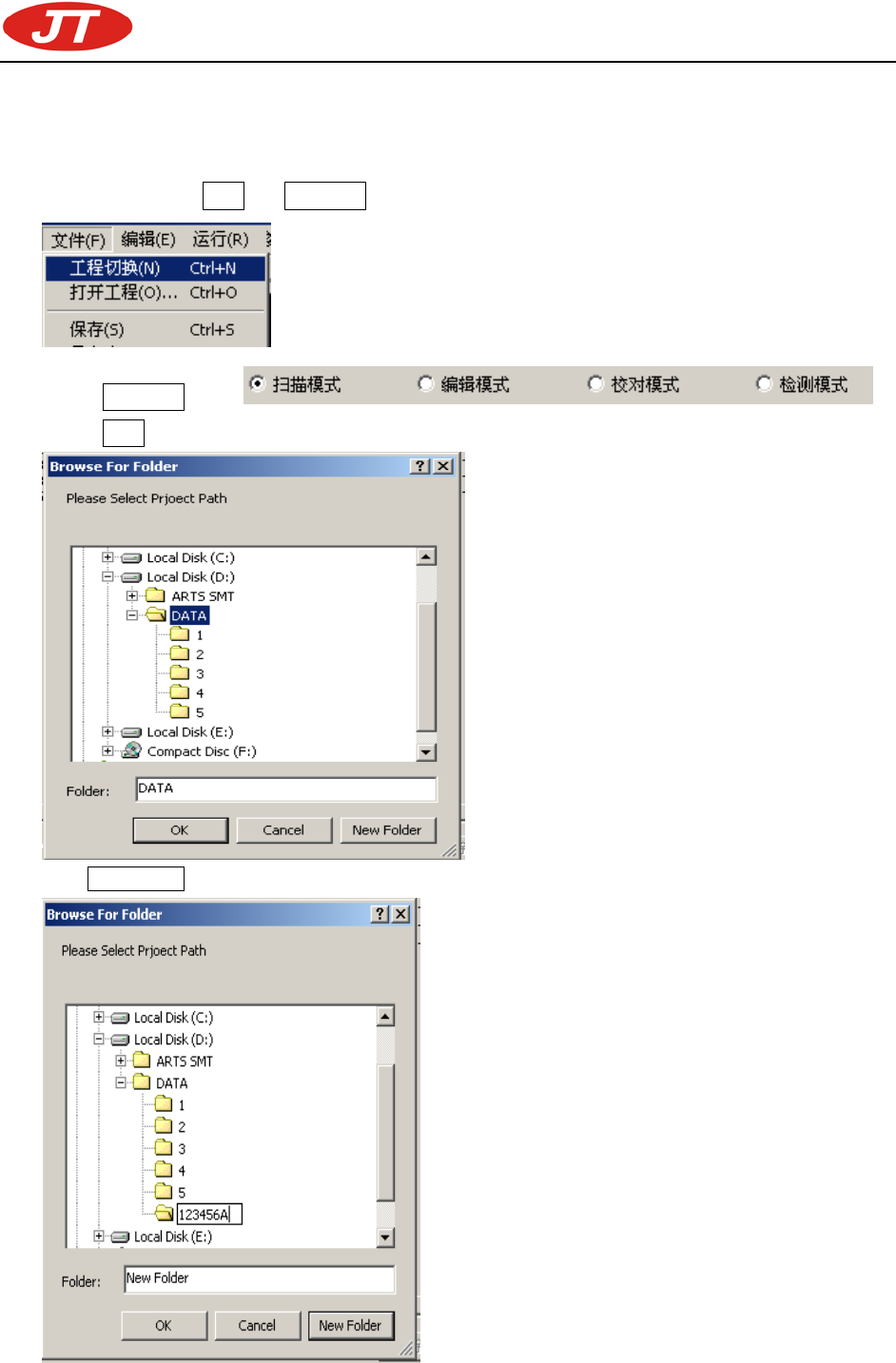

点击菜单栏上的“文件——工程切换”
点选“扫描模式”后，
点击“浏览”，出现以下对话框，选择目录为 AOI 程式存放的根目录，如图：
点击 New Folder。新建一个文件夹作为新的工程目录，输入它的名称，如(123456A)，见下图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 30-

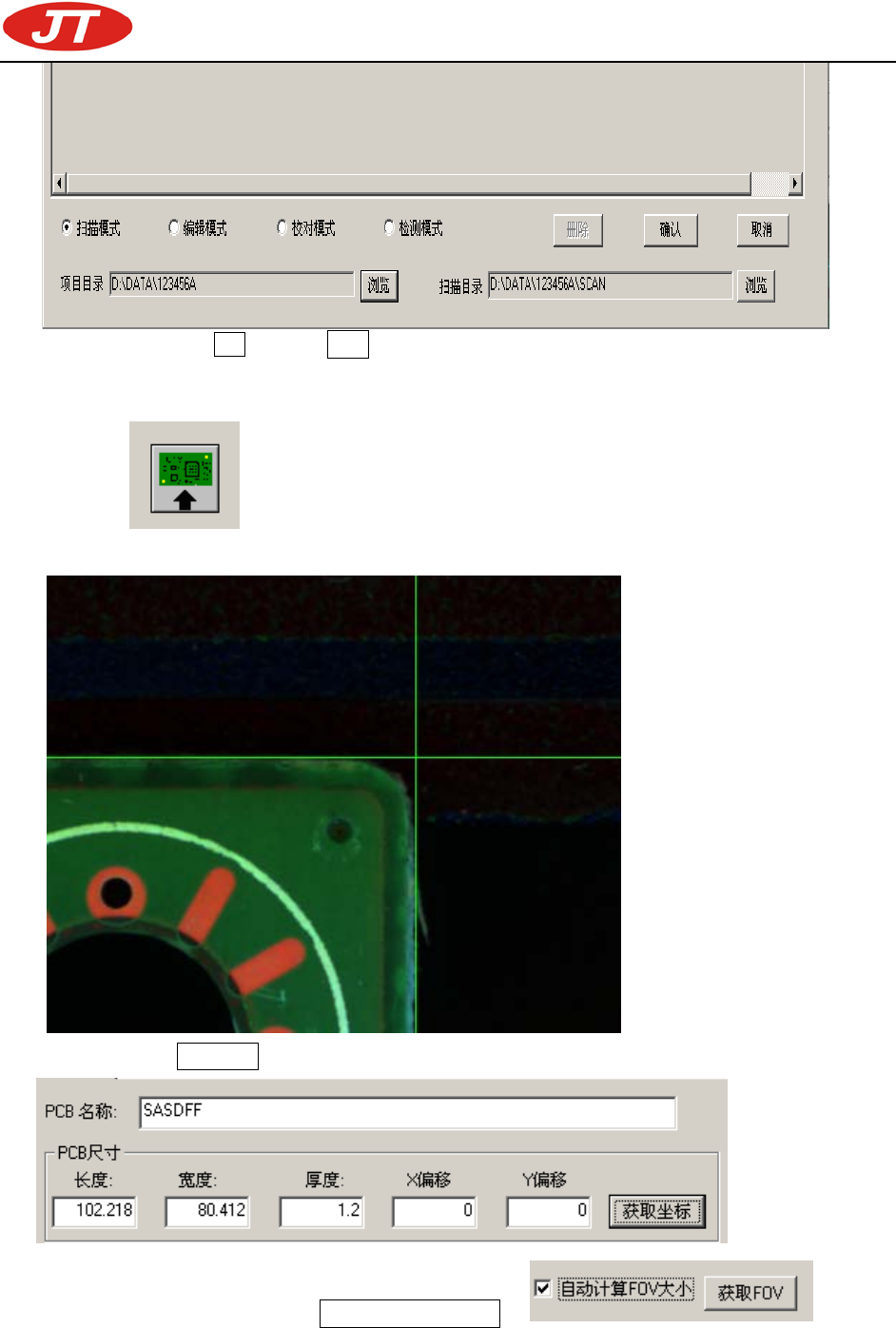

完成后，点击 OK，再点击确认，系统会自动在该目录下创建以下几个文件夹： Errlog0
、
SCAN 、Reclog、Stdlog（此四个文件夹内容介绍在 4.1.1 章节已作介绍）
4.2.1.4 按主界面上的此按钮加载 PCBA，用鼠标左键快速双击将 MPSAOI 的画面中
心十字架对齐 PCBA 的右上角，得到 PCB 右上角坐标，即为 PCB 尺寸，如下图:
点击窗口右侧的获取坐标，系统自动输入 PCB 尺寸和 PCB 的名称。
4.2.1.5 点击窗口右侧下方的自动计算 FOV 大小， 然后将图
像移动到一处有 PCB 丝印的位置，如下图:
