深圳市劲拓自动化设备股份有限公司 （培训资料） - 31 - 点击 获取 FOV ， 系统自动计算相机视野大小。 ( 相机视野大小因 PCB 的厚度不同 而设定，一般设定范围为 24.8 - 26.2 之间 ) 4.2.1.6 点击选中 “ 测试扫描 FOV 大小 ” ， 然后点击 “ 扫描 PCB ” 进行扫描测试 FOV 大小。只扫描 PCB 尺寸的 1/4 进行扫描测试。扫描 OK 后。图像文件自动存放在“ D 盘 — AO I …
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 30-
完成后，点击 OK，再点击确认，系统会自动在该目录下创建以下几个文件夹： Errlog0
、
SCAN 、Reclog、Stdlog（此四个文件夹内容介绍在 4.1.1 章节已作介绍）
4.2.1.4 按主界面上的此按钮加载 PCBA，用鼠标左键快速双击将 MPSAOI 的画面中
心十字架对齐 PCBA 的右上角，得到 PCB 右上角坐标，即为 PCB 尺寸，如下图:
点击窗口右侧的获取坐标，系统自动输入 PCB 尺寸和 PCB 的名称。
4.2.1.5 点击窗口右侧下方的自动计算 FOV 大小， 然后将图
像移动到一处有 PCB 丝印的位置，如下图:
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 31-

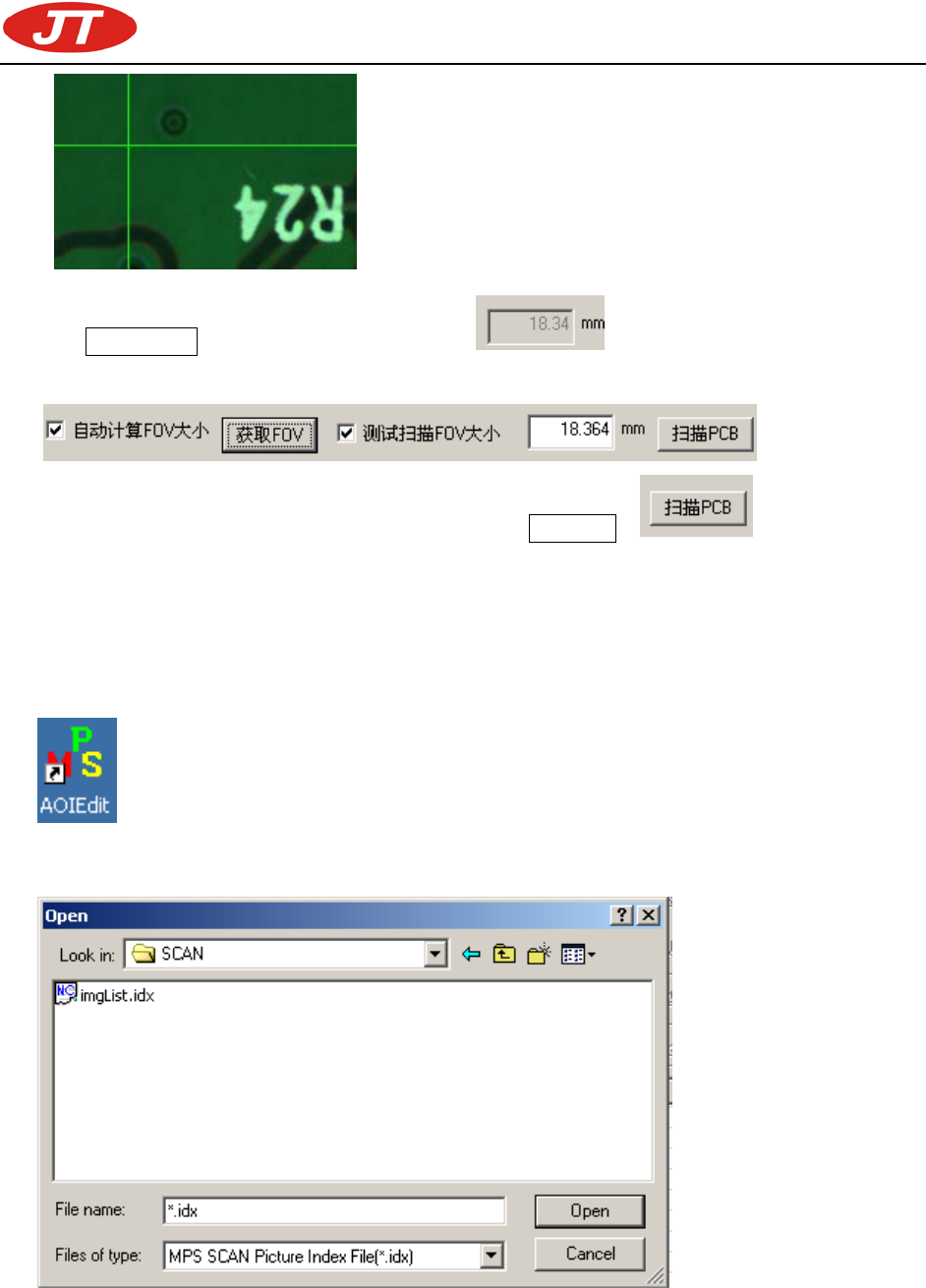

点击获取 FOV，系统自动计算相机视野大小。
(相机视野大小因 PCB 的厚度不同
而设定，一般设定范围为 24.8-26.2 之间)
4.2.1.6 点击选中“测试扫描 FOV 大小”，然后点击“扫描 PCB” 进行扫描测试 FOV
大小。只扫描 PCB 尺寸的 1/4 进行扫描测试。扫描 OK 后。图像文件自动存放在“D 盘—AOI 程式—
123456-A—SCAN”目录下。
4.2.1.7 查看图片，确认 FOV 参数
a．双击打开桌面上的打开 AOI 离线编辑软件（AOIEDIT），如下图：
b．点击菜单栏上的“文件--打开扫描文件”。打开路径为“D 盘—DATA—123456-A—SCAN” 目
录下的名称为“imgList.idx”的 PCBA 扫描文件，如下图：
c．检查扫描的 PCBA 图像文件拼接情况。方法如下：查看各图片之间有无错位，检查元件和插件
孔以及 IC 脚的拼接情况（图像拼接会影响到各个元件在图像上的坐标位置）。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 32-
图片拼接检测方式如下：
1、如果扫描得到的图片，在离线编辑软件打开时,存在以下元件和丝印
被切开缩小的现象，则应该
将 FOV 参数的
数字改小,如下图:
。
2、如扫描得到的图片，存在以下元件和丝印
被拉伸变大的现象, 则应该将 FOV 参数的数字改大,
如下图：
。
3、在 FOV 参数设置正常的情况下，所扫描出的图片应该完全没有变形及错位的现象，如下图：
.
4、不同高度的元件，受相机焦距影响，拼接效果会有一定差异，所以，在扫描时，应以大多数元
件的拼接情况为准。
4.2.2 扫描完整图片
4.2.2.1 检查完成后， 去掉“测试扫描 FOV 大小”， 然后点击“扫描 PCB”
，重新完整的扫描 PCBA。
4.2.2.2 扫描 OK 后按卸载 PCB 将 PCBA 退回加载位置。
