深圳市劲拓自动化设备股份有限公司 （培训资料）
- 32-
图片拼接检测方式如下：
1、如果扫描得到的图片，在离线编辑软件打开时,存在以下元件和丝印
被切开缩小的现象，则应该
将 FOV 参数的
数字改小,如下图:
。
2、如扫描得到的图片，存在以下元件和丝印
被拉伸变大的现象, 则应该将 FOV 参数的数字改大,
如下图：
。
3、在 FOV 参数设置正常的情况下，所扫描出的图片应该完全没有变形及错位的现象，如下图：
.
4、不同高度的元件，受相机焦距影响，拼接效果会有一定差异，所以，在扫描时，应以大多数元
件的拼接情况为准。
4.2.2 扫描完整图片
4.2.2.1 检查完成后， 去掉“测试扫描 FOV 大小”， 然后点击“扫描 PCB”
，重新完整的扫描 PCBA。
4.2.2.2 扫描 OK 后按卸载 PCB 将 PCBA 退回加载位置。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 33-

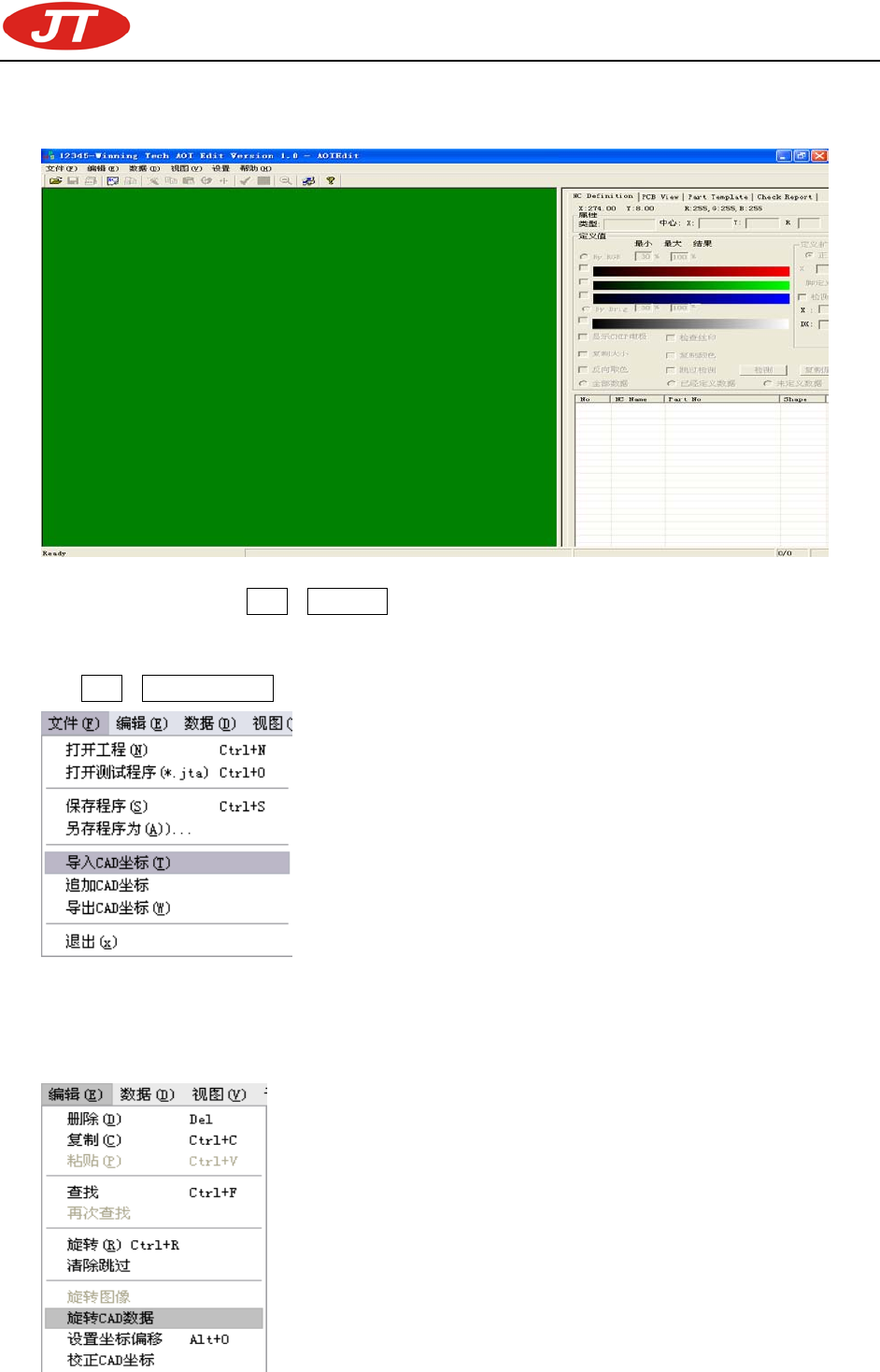

4.3 程式制作及各元件制作介绍
4.3.1 运行 AOIEDIT.EXE，进入离线编辑主界面，如下图：
4.3.2 打开扫描图像文件
4.3.2.1 点击菜单栏上的文件—打开工程，浏览到将要作程序的文件夹，点击“确定”后软件将自
动加载文件内的 PCBA 扫描图像文件（注：PCBA 尺寸越大，则图像文件越大，软件读取时间会越长）。
4.3.2.2 导入 CAD 坐标
点击文件—导入 CAD 坐标，可将 PCBA 的坐标信息导入软件中，方便后续的程序制作，如下图：
4.3.2.3 旋转 CAD 数据
检查 PCBA 扫描图片的方向与坐标方向是否一致，方法为确定扫描图片中各元件分布的位置
与方向与导入的 CAD 坐标排布的需一致，如有差异，则需要旋转 CAD 数据，让其与 PCBA 扫描
图片保持同一方向。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 34-

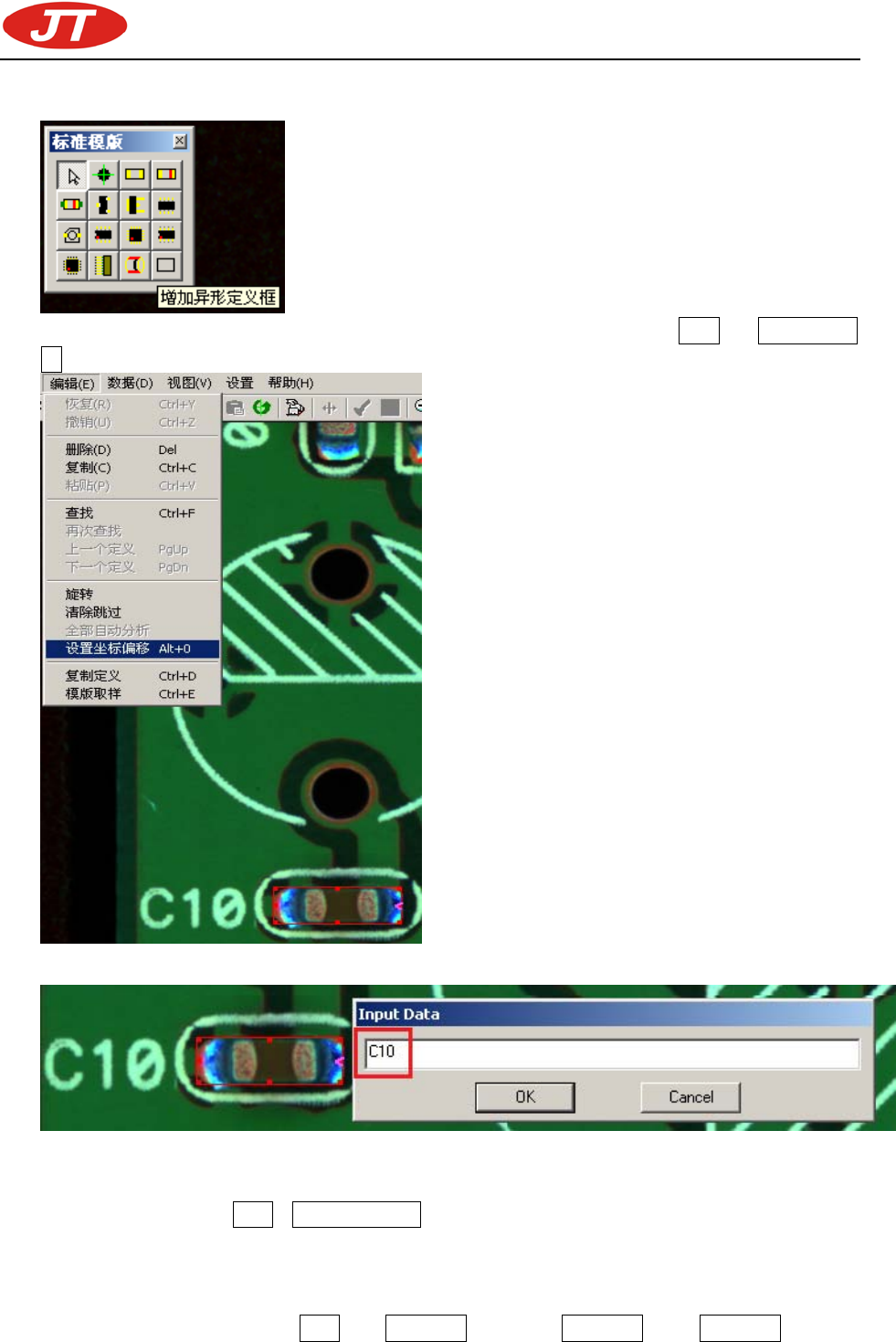

4.3.4 设置坐标偏移
在标准模板内选择一个异形定义框，如下图：
框住一个在第一拼板内的已知其位置号的元件(以左下角的为最佳)。点击“编辑——设置坐标偏
移” ，如下图：
软件会弹出一个对话框，在对话框内输入此元件的位置号，如下图：
双击其它 NC 位置点，确认其它点的坐标是否正确，如正确，则设置坐标偏移成功。反之则设置坐
标偏移错误。需检查 PCBA 的进板方向是否和 CAD 数据的进板方向一致，或检查 CAD 数据是否
正确，如不正确，可在数据—旋转 CAD 数据里进行调整。
4.3.5 设置 PCB 颜色(可忽略不做)
在标准模板内选择一个异形定义框(可使用设置坐标偏移的异型定义框)，将异形定义框拖到 PCB
一处浅色地方， 点击菜单栏上的“数据(D)—PCB 颜色”里面有“PCB 颜色”和“PCB 底色”两个选
