4.3 程式制作及各元件制作介绍
4.3.1 运行 AOIEDIT.EXE，进入离线编辑主界面，如下图：
4.3.2 打开扫描图像文件
4.3.2.1 点击菜单栏上的文件—打开工程，浏览到将要作程序的文件夹，点击“确定”后软件将自
动加载文件内的 PCBA 扫描图像文件（注：PCBA 尺寸越大，则图像文件越大，软件读取时间会越长）。
4.3.2.2 导入 CAD 坐标
点击文件—导入 CAD 坐标，可将 PCBA 的坐标信息导入软件中，方便后续的程序制作，如下图：
4.3.2.3 旋转 CAD 数据
检查 PCBA 扫描图片的方向与坐标方向是否一致，方法为确定扫描图片中各元件分布的位置
与方向与导入的 CAD 坐标排布的需一致，如有差异，则需要旋转 CAD 数据，让其与 PCBA 扫描
图片保持同一方向。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 34-
4.3.4 设置坐标偏移
在标准模板内选择一个异形定义框，如下图：
框住一个在第一拼板内的已知其位置号的元件(以左下角的为最佳)。点击“编辑——设置坐标偏
移” ，如下图：
软件会弹出一个对话框，在对话框内输入此元件的位置号，如下图：
双击其它 NC 位置点，确认其它点的坐标是否正确，如正确，则设置坐标偏移成功。反之则设置坐
标偏移错误。需检查 PCBA 的进板方向是否和 CAD 数据的进板方向一致，或检查 CAD 数据是否
正确，如不正确，可在数据—旋转 CAD 数据里进行调整。
4.3.5 设置 PCB 颜色(可忽略不做)
在标准模板内选择一个异形定义框(可使用设置坐标偏移的异型定义框)，将异形定义框拖到 PCB
一处浅色地方， 点击菜单栏上的“数据(D)—PCB 颜色”里面有“PCB 颜色”和“PCB 底色”两个选
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 35-

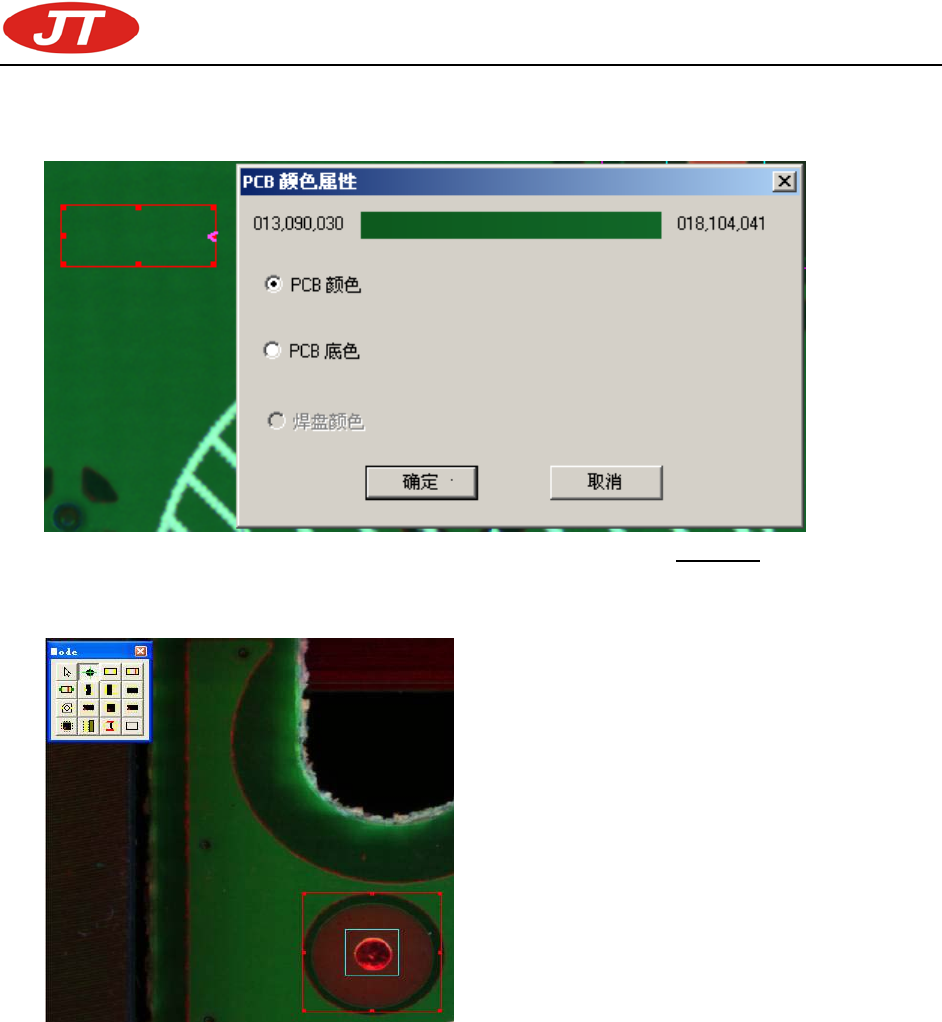

项，选择 PCB 颜色，点击“确定”，然后将异形定义框选中一块元件下面的 PCB 颜色，设置成 PCB 底
色。 设置完成后，将异形定义框删除，如下图：
(注：一般 PCB 底色比 PCB 颜色要深一些，设置 PCB 颜色是为了让软件在自动分析
元件的本体颜色时，
自动避开 PCB 的颜色，以防止缺件的漏测。)
4.3.6 定义 MARK
调试 MARK
应用程序按照 SMT 贴片机器的方式自动检测 MARK 中心。编程时，只需要设定 MARK 中心的颜
色即可。检测时，软件会模拟检测 MAKR 的中心位置。通常如果 MARK 中心与边缘颜色区分不是
非常明显，例如上锡的 MARK，会造成对 MARK 的自动识别困难，所以需要增加辅助来确定 MARK
区域。
