深圳市劲拓自动化设备股份有限公司 （培训资料） - 37 - 4.3.8 在元件名称及坐标等信息的网格框中双击元件， 对应的元件及十字会出现在 PCB 图片窗中， 然后可编程。 编程的方式有两种， 一种是可以在模式窗中选择模式增加元件的检测框， 还有一种是 复制元件库中相对应的内容，粘贴在元件处，如下图： 方法一： 点击模型定义栏中的对应的元件类型设置按钮， 再在十字处双击鼠标， 对应于那个元件的 检测框会出现在元件画面上， 然后可调整…
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 36-

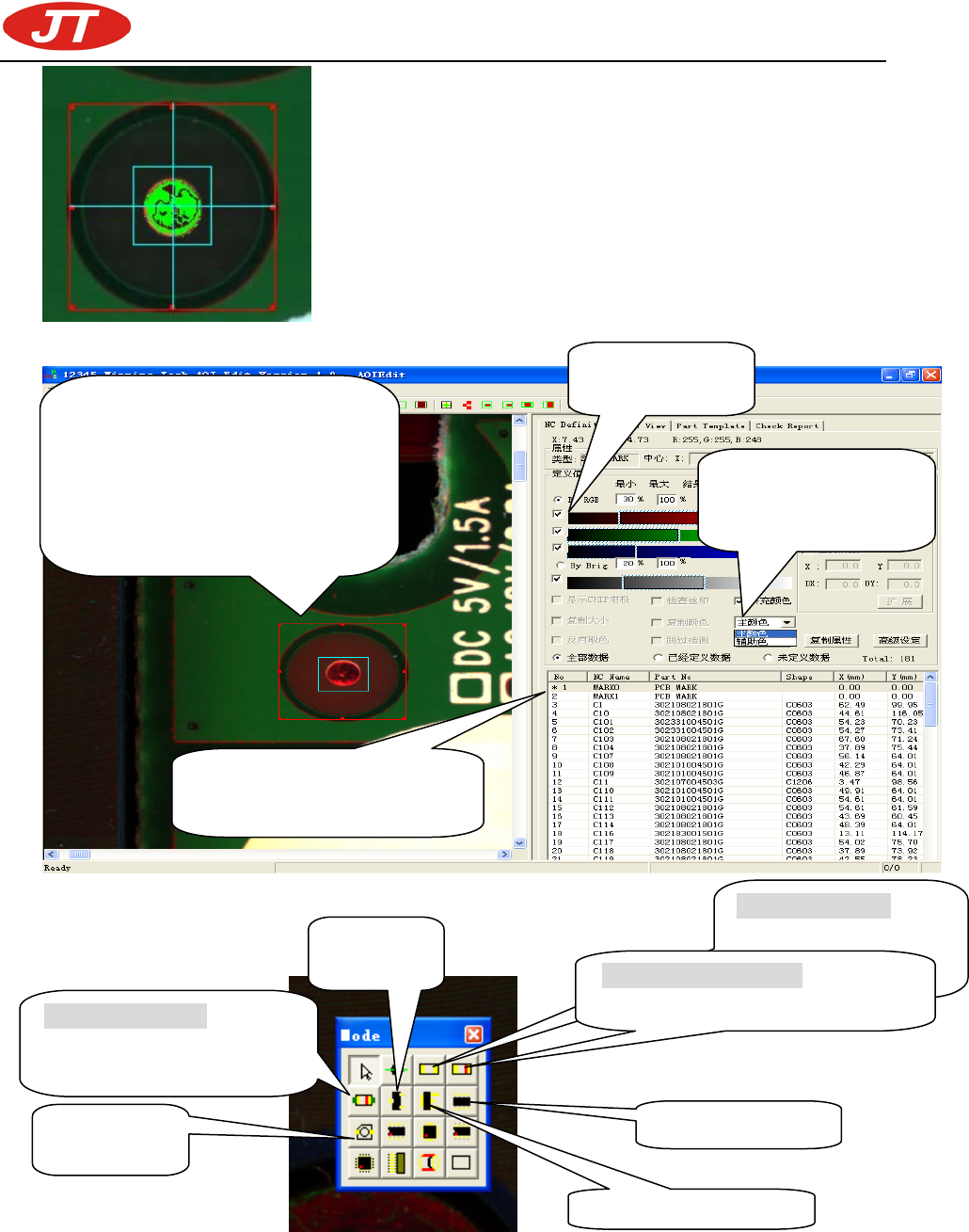

用同样的方法调试另一 MARK，只有将 MARK 调试完成后，识别通过后，才可以调试元件。
4.3.7 元件的分类
调试通过后，NC 名称的前面会
显示一个“ * ”的符号
通过颜色调整可
以选择颜色范围
对于有阴影的 MARK
可以作两个颜色范围
来 TEACHING
增加
CHIP
定义框
: 无极
性 CHIP 元件检测框如
R1005~3216,C1005~321
等
增加极性
CHIP
定义框
: 极性 CHIP
元件检测框如某些无引脚二极管等
增加二极管定义框
:极性有两
只脚的元件检测框，例如 J 型
弯脚二极管，钽电容等
三极管元件
检测框
电源三极管元件检测框
排阻类元件检测框
铝电解电容检
测框
对于有阴影的 MARK 可以作两个颜色来
检测，主颜色用来抽取亮色(红色)，辅助
色用来抽取暗色(黑色)。亮色和暗色二者
的组合将是一个完整的 MARK 颜色，同时
在做 MARK 颜色时，要注意颜色的设定，
将 MARK 以外的颜色避开。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 37-

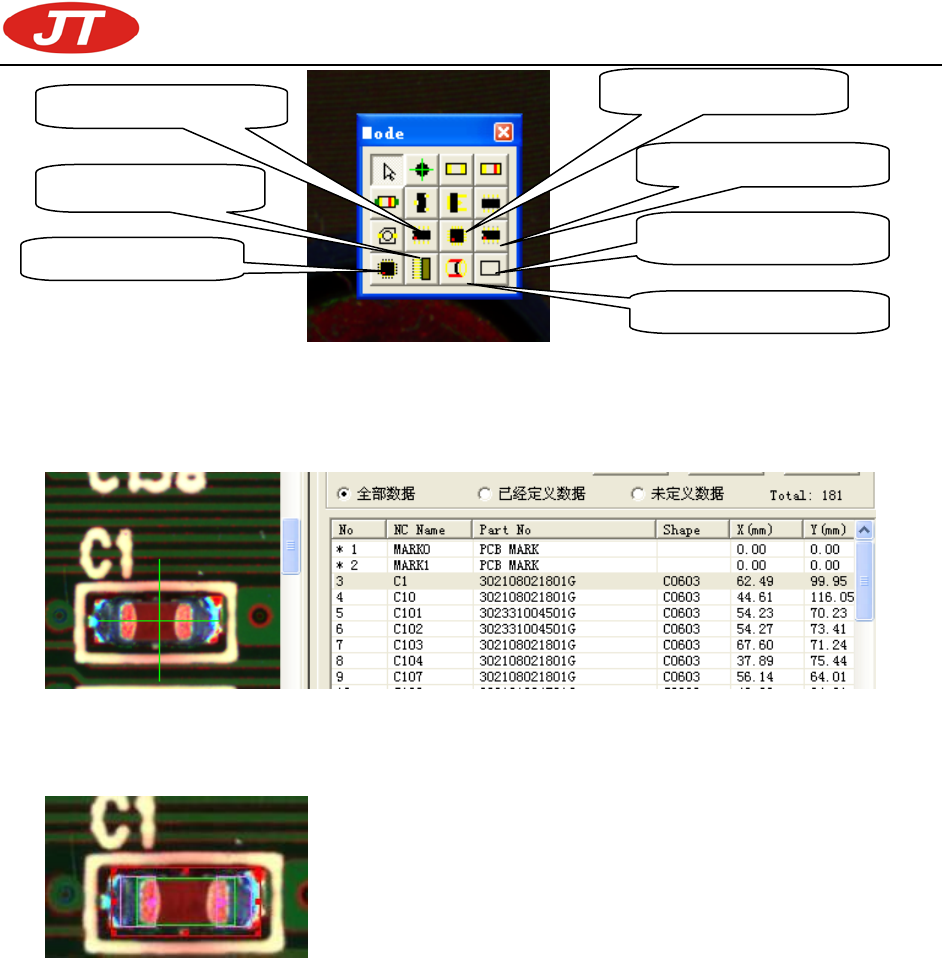

4.3.8 在元件名称及坐标等信息的网格框中双击元件，对应的元件及十字会出现在 PCB 图片窗中，
然后可编程。编程的方式有两种，一种是可以在模式窗中选择模式增加元件的检测框，还有一种是
复制元件库中相对应的内容，粘贴在元件处，如下图：
方法一：点击模型定义栏中的对应的元件类型设置按钮，再在十字处双击鼠标，对应于那个元件的
检测框会出现在元件画面上，然后可调整此元件检测框直到元件检测框的中心与元件各焊盘的中心
重复为止。 如下图：
方法二：使用元件库的方式进行更加方便、快捷的元件编程，详见第 73 页的《附录 4》。
SOP
类
IC
元件检测框
QFP
类
IC
元件检测框
SOJ
类
IC
元件检测框
设置
PLCC
检测框
设置连接器检测框
设置柱状二极管检测框
设置异形元件检测框
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 38-
4.4 各类元件检测参数的设置：
4.4.1 CHIP 元件编辑,以 C1608 为例：
Chip 类型检测中需要用到以下检测框：元件定义框、CHIP 焊接框、焊接头定义框、本体定义框、
虚焊检测框、焊盘定义框。
元件定义框：定义 chip 元件属性（位号、料号、封装、角度），而其框体大小决定的是测试时内部
各框的收索范围。此框的颜色拉取基本不影响测试，默认标准模板中的颜色设置即可。
CHIP 焊接框：用来测试焊接处锡含量是否达标，正常测试时软件的预设也能够满足要求，但在焊
锡颜色足够的情况下也可适当增加百分比颜色的下限。
焊接头定义框：用来测试 chip 料焊接头是否异常，检测 chip 料是否有贴歪的情况。配合焊盘定义
框的使用可起到测试 chip 料是否贴偏的情况。此框的调试情况较为抽象，它没有严格的通过与否的限
