深圳市劲拓自动化设备股份有限公司 （培训资料）
- 38-
4.4 各类元件检测参数的设置：
4.4.1 CHIP 元件编辑,以 C1608 为例：

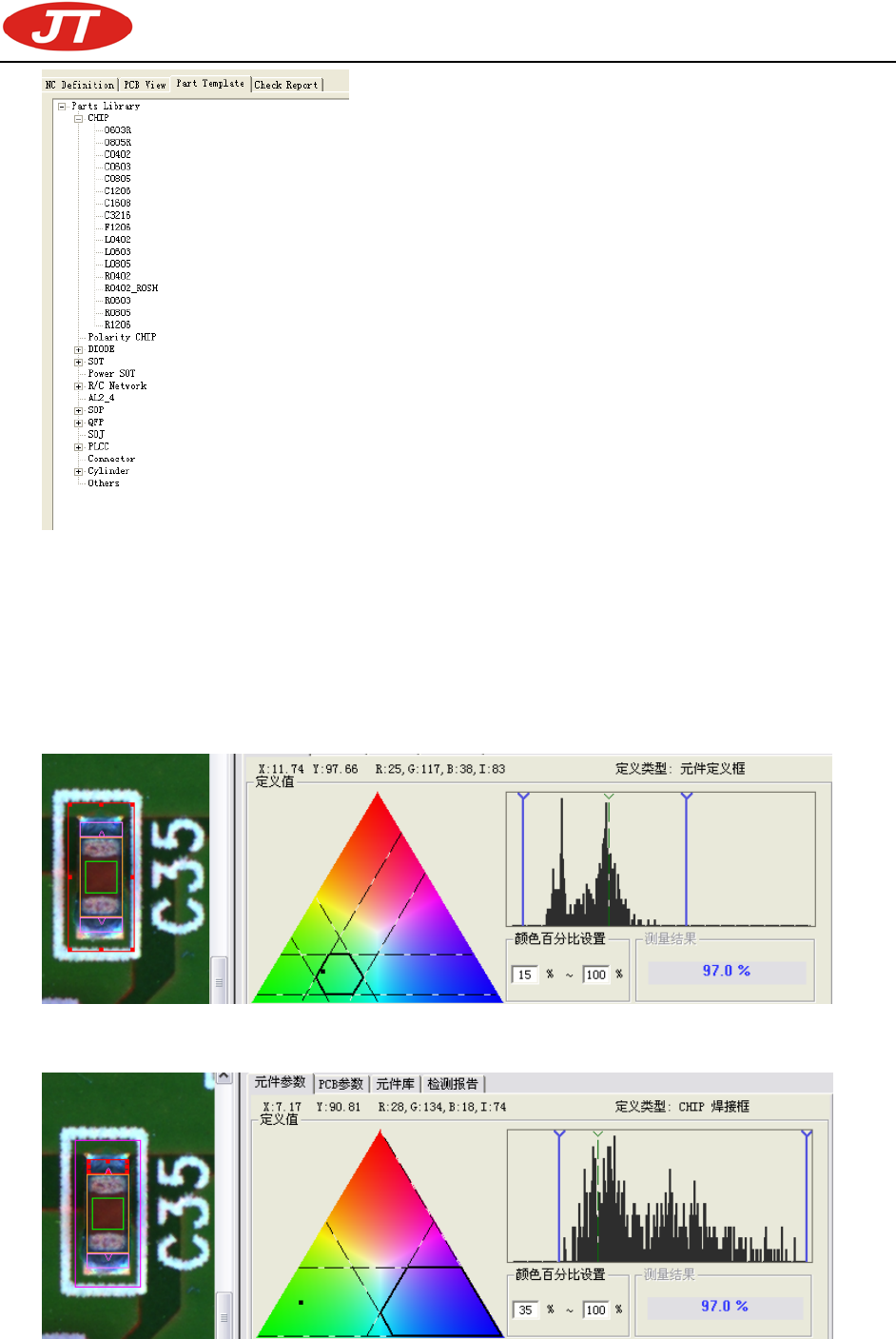

Chip 类型检测中需要用到以下检测框：元件定义框、CHIP 焊接框、焊接头定义框、本体定义框、
虚焊检测框、焊盘定义框。
元件定义框：定义 chip 元件属性（位号、料号、封装、角度），而其框体大小决定的是测试时内部
各框的收索范围。此框的颜色拉取基本不影响测试，默认标准模板中的颜色设置即可。
CHIP 焊接框：用来测试焊接处锡含量是否达标，正常测试时软件的预设也能够满足要求，但在焊
锡颜色足够的情况下也可适当增加百分比颜色的下限。
焊接头定义框：用来测试 chip 料焊接头是否异常，检测 chip 料是否有贴歪的情况。配合焊盘定义
框的使用可起到测试 chip 料是否贴偏的情况。此框的调试情况较为抽象，它没有严格的通过与否的限
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 39-
度，而是通过形成的两个焊接头图像分布情况来判定。锡膏板的正常测试时软件预设值也可满足测试要
求。

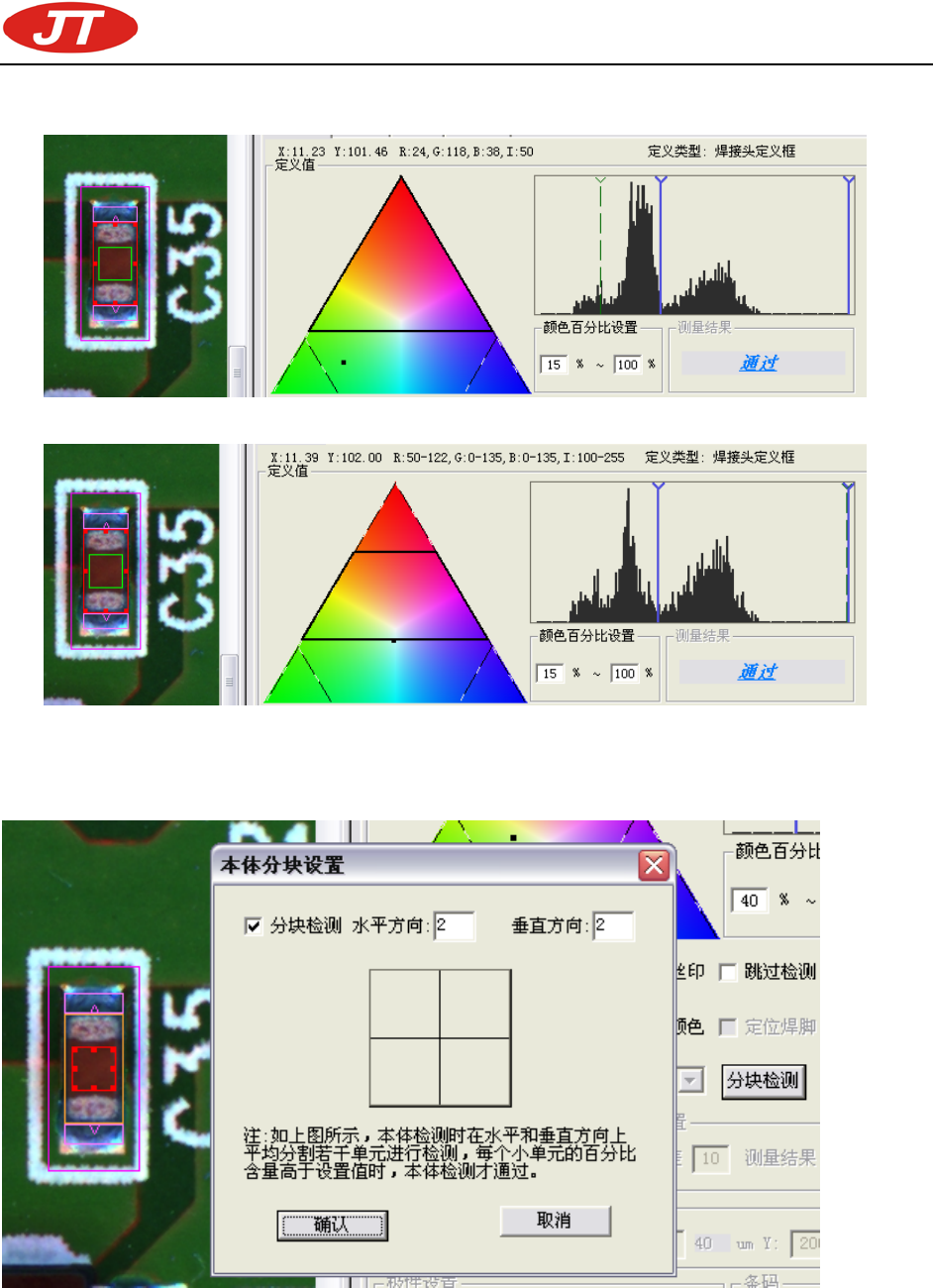

而针对红胶制程，颜色范围调整为下图所示即可：
本体定义框：用来测试 chip 料本体是否错料破损等情况。由于各元件本体颜色不一，这里就不列
出颜色的设置。下图是电容类本体的分块检测，正常情况下默认 2×2 就可满足测试要求，而对于本体
颜色不纯的物料也可取消分块检测。

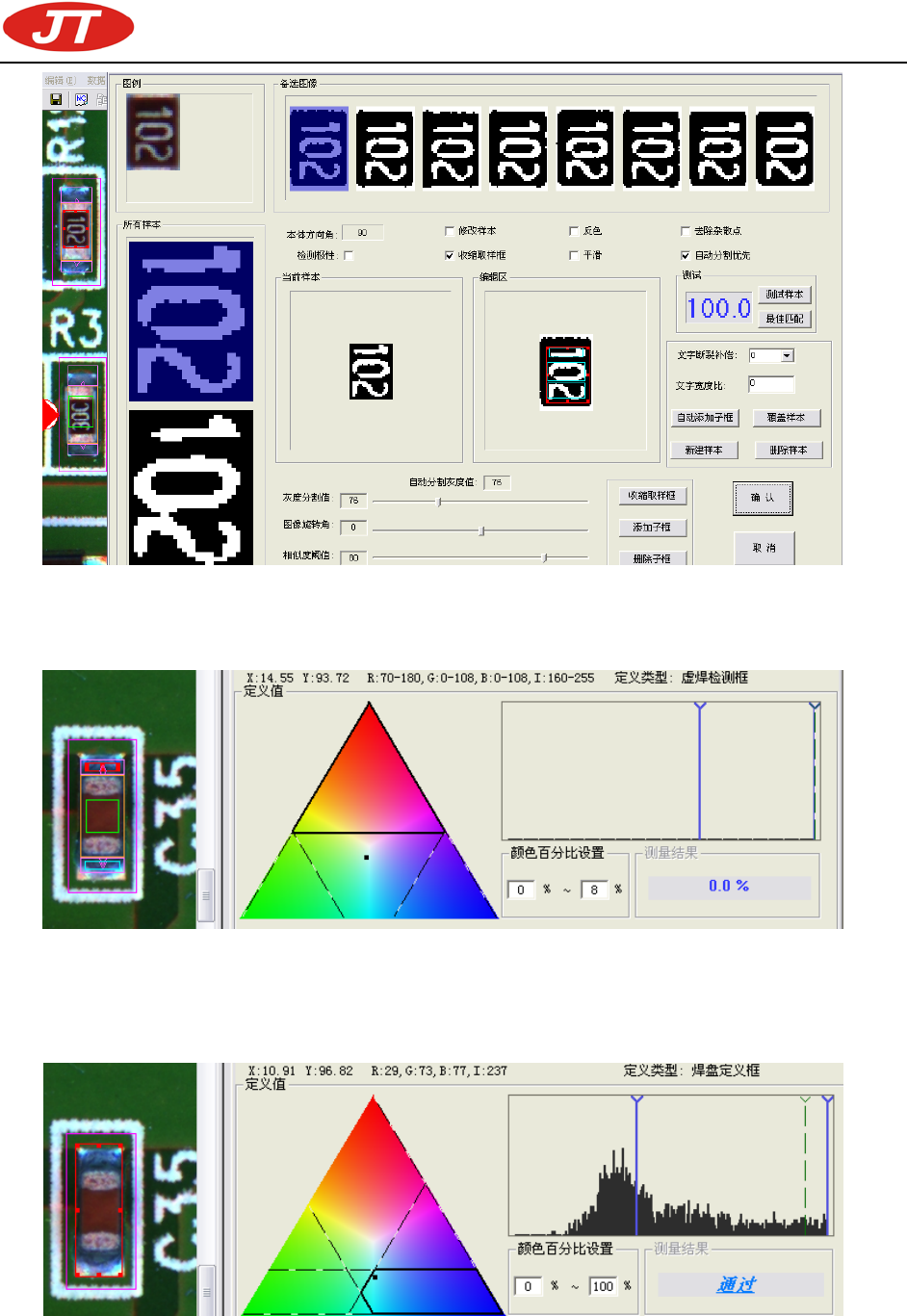

下图是电阻类本体的丝印检测，若本体测试了丝印，那这时它就不测试颜色了。在丝印编辑框中就
可以详细的知道丝印的各部分预设值及通过情况。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 40-
虚焊检测框：正常情况下这个框是隐藏的，需要按下键盘上的“Q”键可将这个框显示出来。通过
预设虚焊颜色（通常为红色）实现对 chip 料虚焊的检测。此框的软件预设也基本能满足测试要求，而
针对某些特殊制程，也可适当加减通过百分比。
焊盘定义框：此框正常情况下也是隐藏的，“CTRL+Q”键可将这个框显示出来。来定位 chip 料焊
盘，配合焊接头定义框使用可起到测试 chip 料是否贴偏的问题。和焊接头定义框一样，这个框也没有
明确通过与否限度。而针对大多数的锡膏制程，软件的默认预设值也可满足测试，但对于波峰焊制程和
红胶制程就需要重新调试预设了。
