深圳市劲拓自动化设备股份有限公司 （培训资料） - 41 - 4.4.2 二极管类型的编辑 二极管类型检测中需要用到以下检测框：元件 定义框、焊接框、样本定义框、本体定义框、极性 检测 框。 元件定义框：定义该元件属性。 （此处与 CHIP 类型调试方法相同） 焊接框： 用来测试焊接处锡含量是否达标。 跟 CHIP 类型焊接框不同的是， 二 / 三极管焊接框内部多 了一个白色的屏蔽框， 该屏蔽而屏蔽框没有颜色算法。 而其大小框住的范围可…
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 40-
虚焊检测框：正常情况下这个框是隐藏的，需要按下键盘上的“Q”键可将这个框显示出来。通过
预设虚焊颜色（通常为红色）实现对 chip 料虚焊的检测。此框的软件预设也基本能满足测试要求，而
针对某些特殊制程，也可适当加减通过百分比。
焊盘定义框：此框正常情况下也是隐藏的，“CTRL+Q”键可将这个框显示出来。来定位 chip 料焊
盘，配合焊接头定义框使用可起到测试 chip 料是否贴偏的问题。和焊接头定义框一样，这个框也没有
明确通过与否限度。而针对大多数的锡膏制程，软件的默认预设值也可满足测试，但对于波峰焊制程和
红胶制程就需要重新调试预设了。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 41-
4.4.2 二极管类型的编辑
二极管类型检测中需要用到以下检测框：元件定义框、焊接框、样本定义框、本体定义框、极性检测
框。
元件定义框：定义该元件属性。（此处与 CHIP 类型调试方法相同）

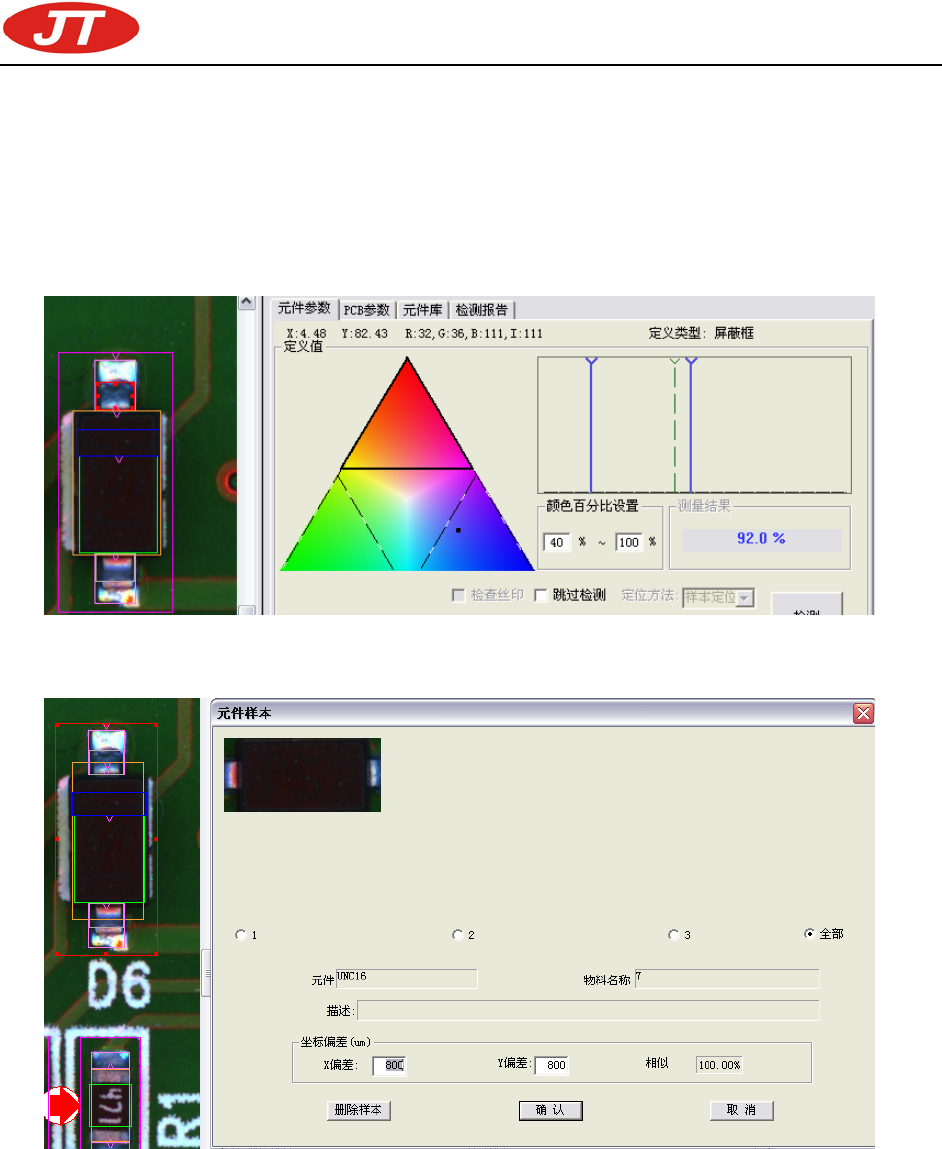

焊接框：用来测试焊接处锡含量是否达标。跟 CHIP 类型焊接框不同的是，二/三极管焊接框内部多
了一个白色的屏蔽框，该屏蔽而屏蔽框没有颜色算法。而其大小框住的范围可在其附属框中进行屏蔽颜
色的处理。
样本定义框：用来取样定位二极管。此框不测试颜色，其大小框住的部分就是样本，而样本的好坏
就直接影响后续测试时的物料定位的情况。
本体定义框：用来测试本体是否错料破损等情况。（此处与 CHIP 类型调试方法相同）
极性检测框：用来测试二极管极性情况,而拉设的原则就是选取特征部分进行抽色处理。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 42-
4.4.3 三级管类型的编辑
三极管类型检测中需要用到以下检测框：元件定义框、焊接框、样本定义框、本体定义框。
元件定义框：定义该元件属性。（此处与 CHIP 类型调试方法相同）
焊接框：用来测试焊接处锡含量是否达标。
样本定义框：用来取样定位三极管。（此处与二极管类型调试方法相同）
本体定义框：用来测试本体是否错料破损等情况。（此处与 CHIP 类型调试方法相同）
4.4.4 电源三级管类型的编辑
电源三极管类型检测中需要用到以下检测框：元件定义框、焊接框、样本定义框、本体定义框。
元件定义框：定义该元件属性。（此处与 CHIP 类型调试方法相同）
焊接框：用来测试焊接处锡含量是否达标（此处与二极管类型调试方法相同）
样本定义框：用来取样定位电源三极管。（此处与二极管类型调试方法相同）
本体定义框：用来测试本体是否错料破损等情况。（此处与 CHIP 类型调试方法相同）
4.4.5 排阻类型的编辑
排阻类型检测中需要用到以下检测框：元件定义框、焊接框、样本定义框、本体定义框、桥接框。
元件定义框：定义该元件属性。（此处与 CHIP 类型调试方法相同）
焊接框：用来测试焊接处锡含量是否达标，检测是否存在假焊问题。（此处与二极管类型调试方法相同）
样本定义框:用来取样定位。（此处与二极管类型调试方法相同）
本体定义框：用来测试本体是否错料破损等情况。（此处与 CHIP 类型调试方法相同）
桥接框：用来检测是否存在连锡情况。此框使用灰度的拉设就可满足大多数的 PCB 测试要求，而对于
某些特殊的成色情况也可把这个框当成自定义框来进行抽色处理。
4.4.6 SOP 类型的编辑
SOP 类型检测中需要用到以下检测框：元件定义框、样本定义框、极性测试框、本体定义框、IC 焊脚
框、SOP 焊接框、桥接框。
元件定义框：定义该元件属性。（此处与 CHIP 类型调试方法相同）
