深圳市劲拓自动化设备股份有限公司 （培训资料）
- 50-
第六章 设备的维护·保养
一、设备保养事项：
为保证设备使用精度与寿命及安全性，须定时对 AOI 设备进行保养工作，保养工作分
为日保养、周保养、月保养、年度保养等，其具体内容如下：
一、日保养：
负责人员：设备操作人员。
使用工具：酒精、刷子、无尘布等。
保养内容：清洁设备外观的灰尘和异物，清洁设备内部的灰尘和异物（平台和夹持缝隙内等。
注意事项：
1、用无尘布擦净设备表面沉污时特别注意不要用有机溶剂（如洗板水）来擦拭设备表面，
那样可能会损坏设备表面的油漆，用工业酒精擦拭最宜。
2、保养工作时，应切断设备总电源后再进行，以免发生危险。
3、注意不要用风枪吹设备内部，防止风枪把灰尘、碎屑等吹入设备台面内，吸附在丝杆、
导轨或镜头上，影响设备的精度与正常运作。
4、如遇设备异常，应及时反馈给当班技术人员进行处理。
二、周保养：
负责人员：技术人员。
使用工具：酒精、刷子、无尘布、专用油脂、油枪等。
保养内容：在保证日保养工作的前提下，对设备运动部分更换润滑油脂，查杀设备病毒及杀毒
软件更新。
更换润滑油操作方法：先用干净的无尘布（纸）清除陈旧油渍，然后用油枪将油脂注入丝
杆、导轨的注油孔内，并将丝杆及导轨上多余的油均匀抹在丝杆和导轨上面。（油嘴分布：X；
Y 马达连接丝杆处各有一个油嘴，回型框四个角与 Y 导轨处四个油嘴；相机面板与 X 导轨连
接处有四个油嘴。）
注意事项：
1、润滑油脂的更换时间最长不得超过 1 个月，否则会影响设备使用精度。更换润滑油脂
时，应先尽量将旧的油脂擦拭干净后再注入新的润滑油脂。
2、润滑油脂应使用 AOI 专用的油脂，不要与其他润滑油脂混用，以免影响设备精度。
3、设备保养后，应缓速运行半个小时以上，保证油脂能均匀渗透。
4、使用安全可靠的杀毒软件进行查杀电脑里的病毒，如有网络，应定时对杀毒软件进行
更新。
5、保养工作时，应切断设备总电源后再进行，以免发生危险。
三、月保养：
负责人员：技术人员。
使用工具：酒精、刷子、无尘布、专用油脂、油枪、光源校验工具、螺丝刀等。
保养内容：在保证日保养与周保养工作的前提下，清洁设备散热风扇部分，对 PCB 夹持装置
进行保养，整理电脑资料，并对光源部分进行校正。
注意事项：
1、光源校正应使用专用校正工具，按照光源校正的正确参数与光源状态进行对比，当出
现颜色差异时，应及时参照校正工具进行调整。光源需要校正请与我们联系.
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 51-
2、散热风扇的过滤棉清洗后，应等待其水分晾干后再重新安装到设备上。
3、保养工作时，应切断设备总电源后再进行，以免发生危险。
四、季度与年度保养：
负责人员：原厂服务工程师。
使用工具：酒精、刷子、无尘布、专用油脂、油枪、光源校验工具、万用表、各类配件、坐标
精度校正板、视觉系统校正板、螺丝刀等。
保养内容：在保证日保养与周保养工作的前提下，对设备电路进行全面检查，更换损耗部件，
校正视觉系统，校正运动系统精度、重新坚固各部位螺丝等。
注意事项：
1、进行设备电路检查时，应注意电路安全，以免发生触电、短路等危险。
2、配件更换时，应做好详细的更换记录。
3、校正视觉系统时应由专门的硬件工程师进行操作，其他人不得私自拆卸。
注：保养工作完成时，应及时填写好《AOI 设备保养记录报表》。
附：软件常用快捷键备注：
W
查看模板
E
模板取样
A
自动分析
S
自动定位
D
检测
F
NC
属性
V
弹出丝印编辑框
T
显示元件 NC 名称
Ctrl+C
复制
F5
自动检查
Ctrl+R
旋转定义框
Ctrl+S
保存
Ctrl+D
定义复制
Ctrl+鼠标右键
自动获取颜色
Ctrl+V
粘贴
Ctrl+X
删除
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 52-
第七章:附录
附录 1：文本格式坐标处理方式
一、整理坐标，导入坐标步骤
1， 从贴片机导出贴片坐标中要包含：元件位号，X 坐标，Y 坐标，角度，元件料号。

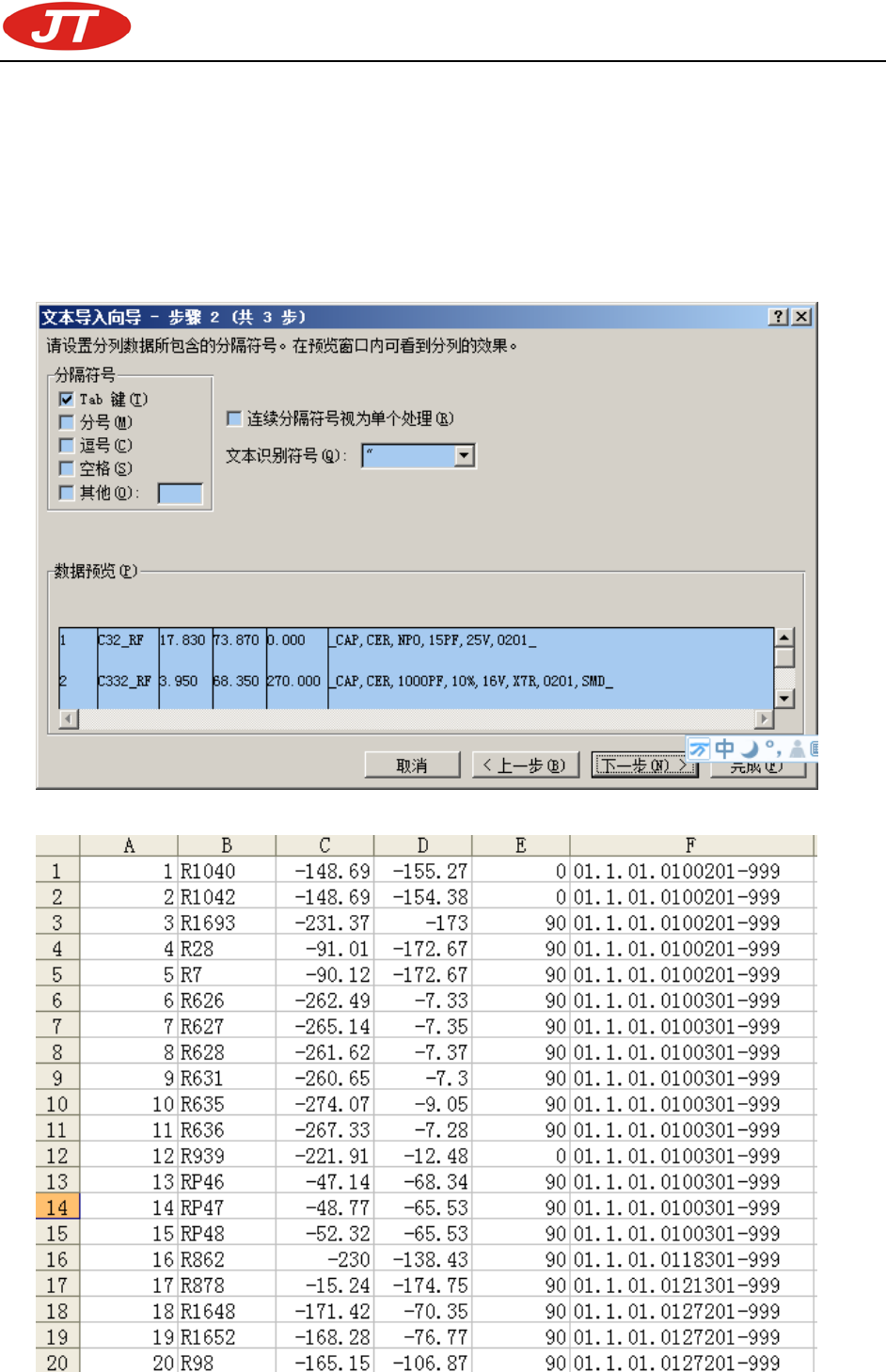

2， 用 Excel 方式打开坐标文件整理，使用符号分隔，如下图：
3， 让以上各种数据能以单元格显示,如下图显示：
