深圳市劲拓自动化设备股份有限公司 （培训资料）
- 54-

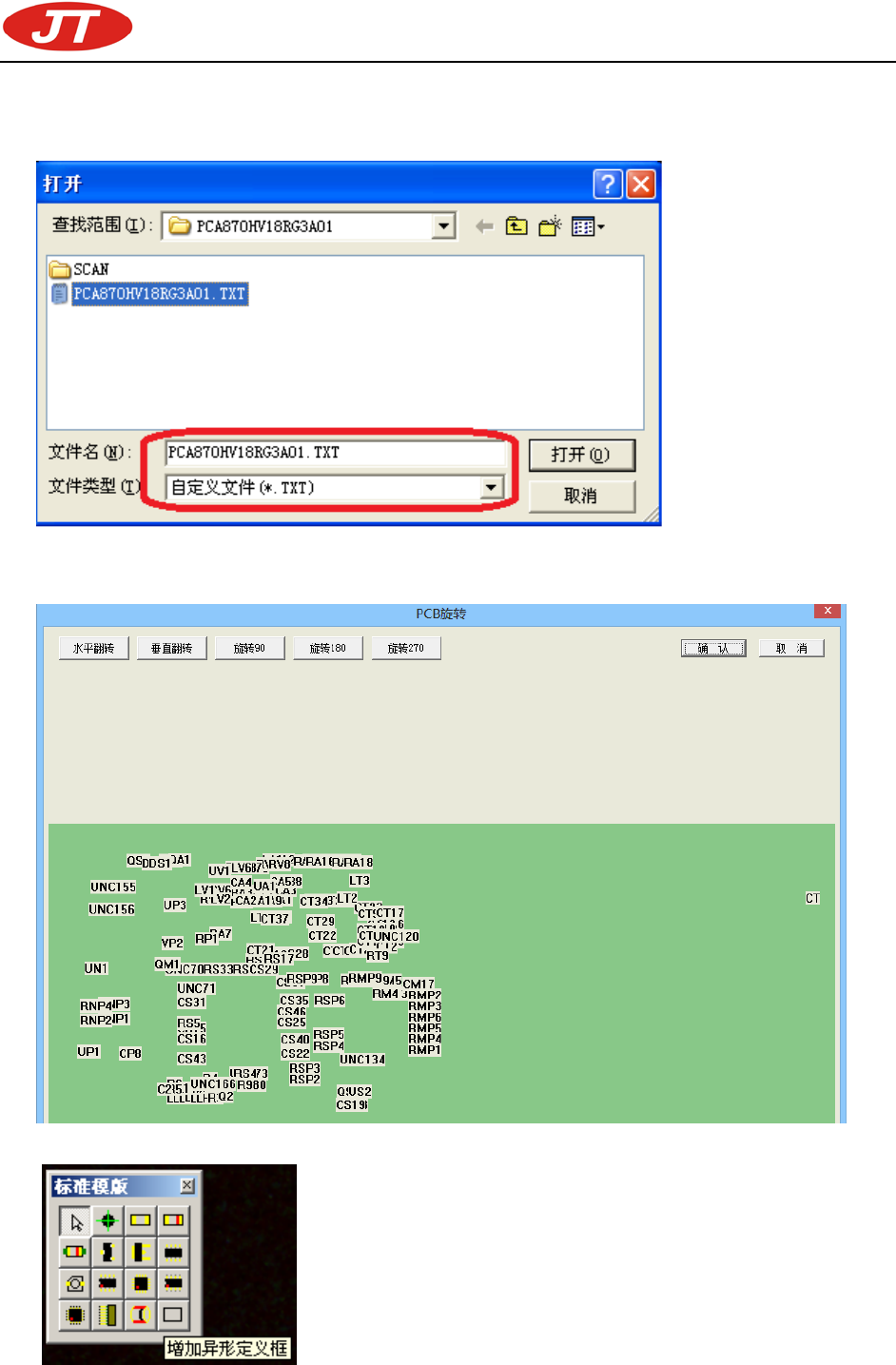

7， 打开 AOI 的离线编辑软件，先读取扫描 PCB 的图片，然后点击菜单中的“文件”菜单，选择“导
入 CAD 坐标”选项；在弹出的对话框中，将文件类型设置为“自定义文件”，然后双击打开处理好
的坐标文件，如下图：
8， 打开“编辑“菜单中的“旋转 CAD 数据”的选项，在弹出的对话框中，按坐标图表分析和确认坐
标与 PCB 方向是否一致，如果不一致时，可以用对话框中的旋转 CAD 数据的功能进行调整。
9，在标准模板内选择一个异形定义框，如下图：
然后用异形定义框框住一个在第一拼板内的已知其位置号的元件(以左下角的为最佳)，点 击“ 编辑”
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 55-

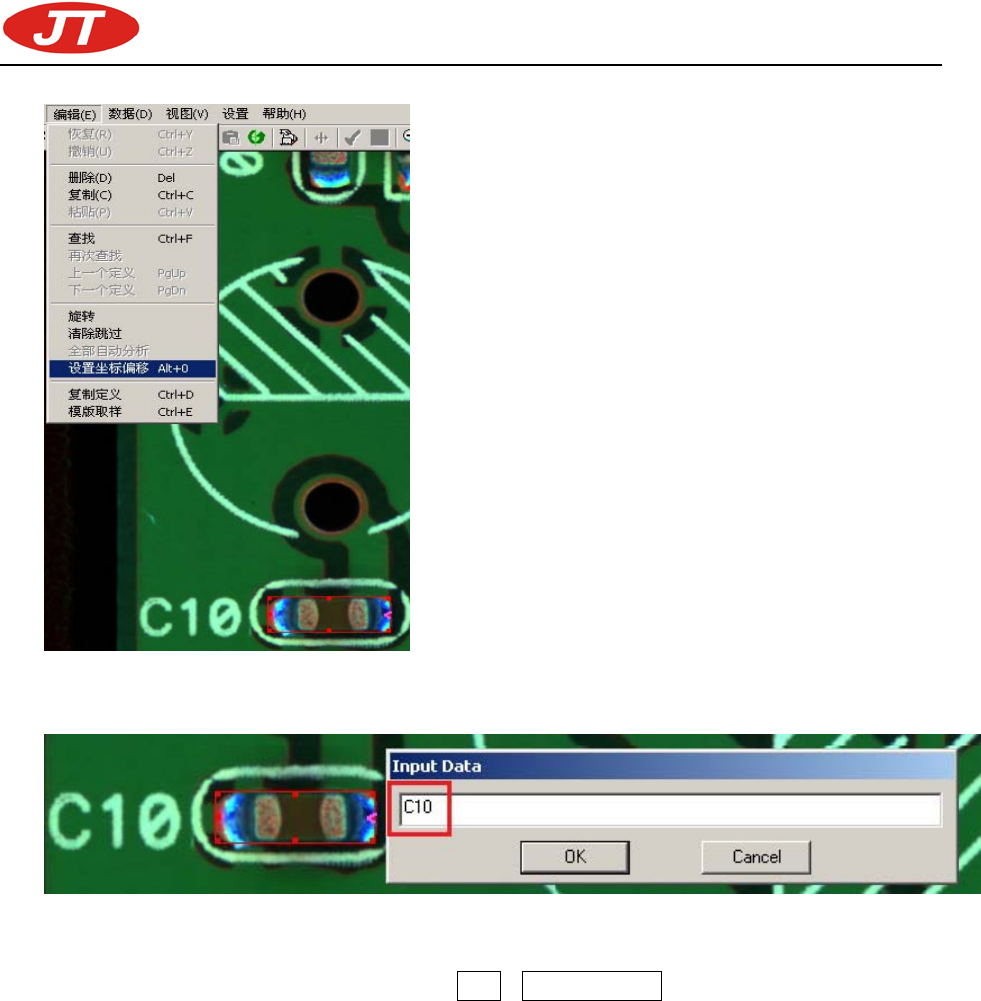

—“设置坐标偏移”选项，如下图：
软件会弹出一个对话框，在对话框内输入该元件的 NC 位号；软件会自动计算坐标 OFFSET 值 ，并
对所有元件的坐标进行整体校正，如下图：
设置偏移完成后，双击其它 NC 位置点，确认其它点的坐标是否正确，如正确，则设置坐标偏移成
功。反之则设置坐标偏移错误。需重新检查 PCBA 的进板方向是否和 CAD 数据的进板方向一致，
或检查 CAD 数据是否正确，如不正确，可在数据—旋转 CAD 数据里进行调整。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 56-

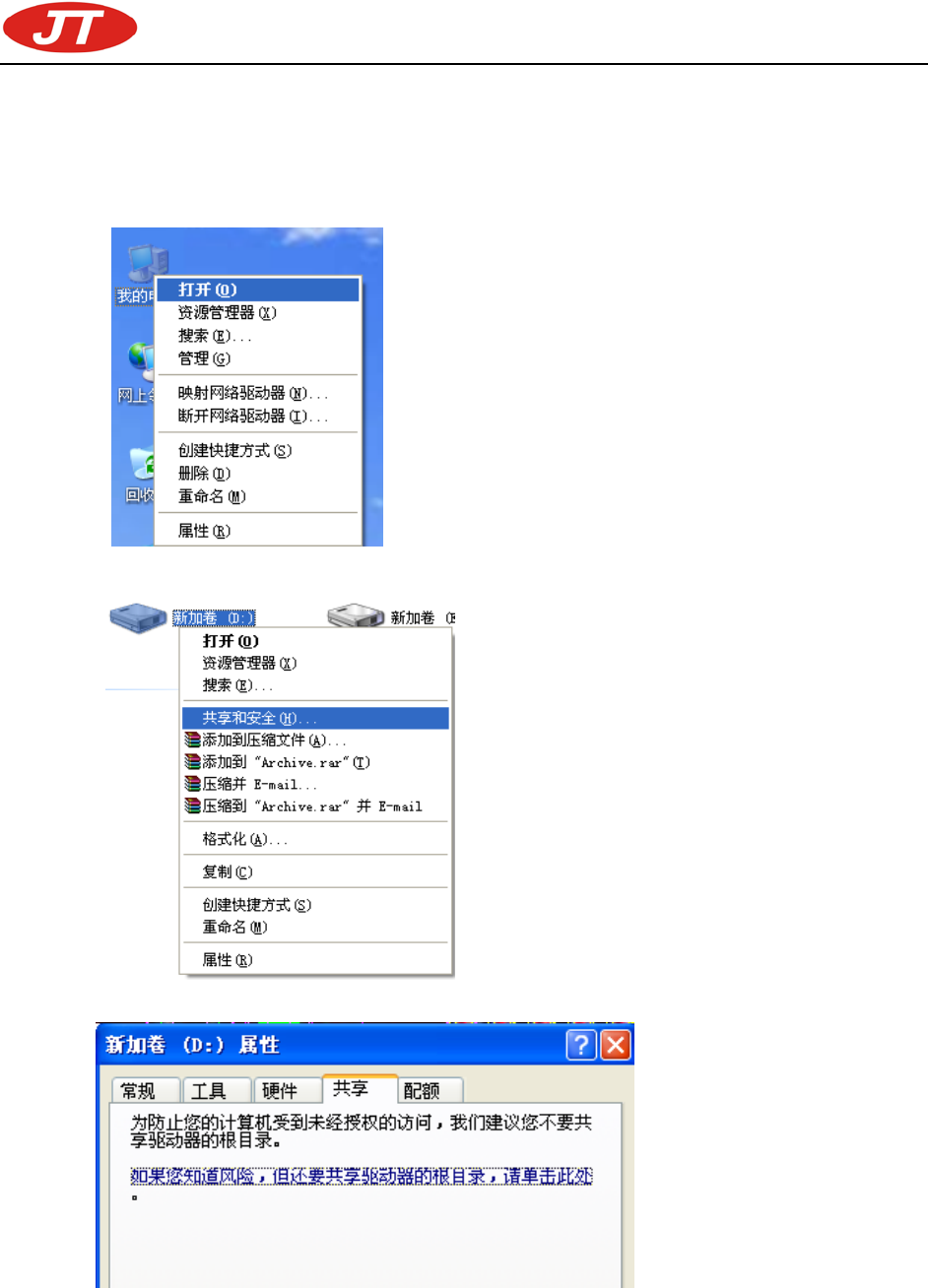

附录 2:JT-AOI 设备联网方式及设定
一、打开“我的电脑”，如下图：
二、将“我的电脑”D 盘设置为共享文件夹，如下图：
三、点击共享后会出现下图：
四、点击蓝色字体区域,出现下图，然后选择“网络安装向导”,如下图:
