深圳市劲拓自动化设备股份有限公司 （培训资料） - 62 - 二十二、 此时， 只需将复制的完整路径粘贴到上图中的 “文件夹” 栏里， 单击 “ 完成” 即可完成网络驱 动器的映射。如下图： 二十三、 MPSAOI 软件配置文件中的设置 ，选中“打开网络端口”和“远程记录结果” , 如下图： 二十四、将“工作站模式”打钩选中，见图： 二十五、在下图中点击“浏览按钮，会出现对话框，见图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 61-

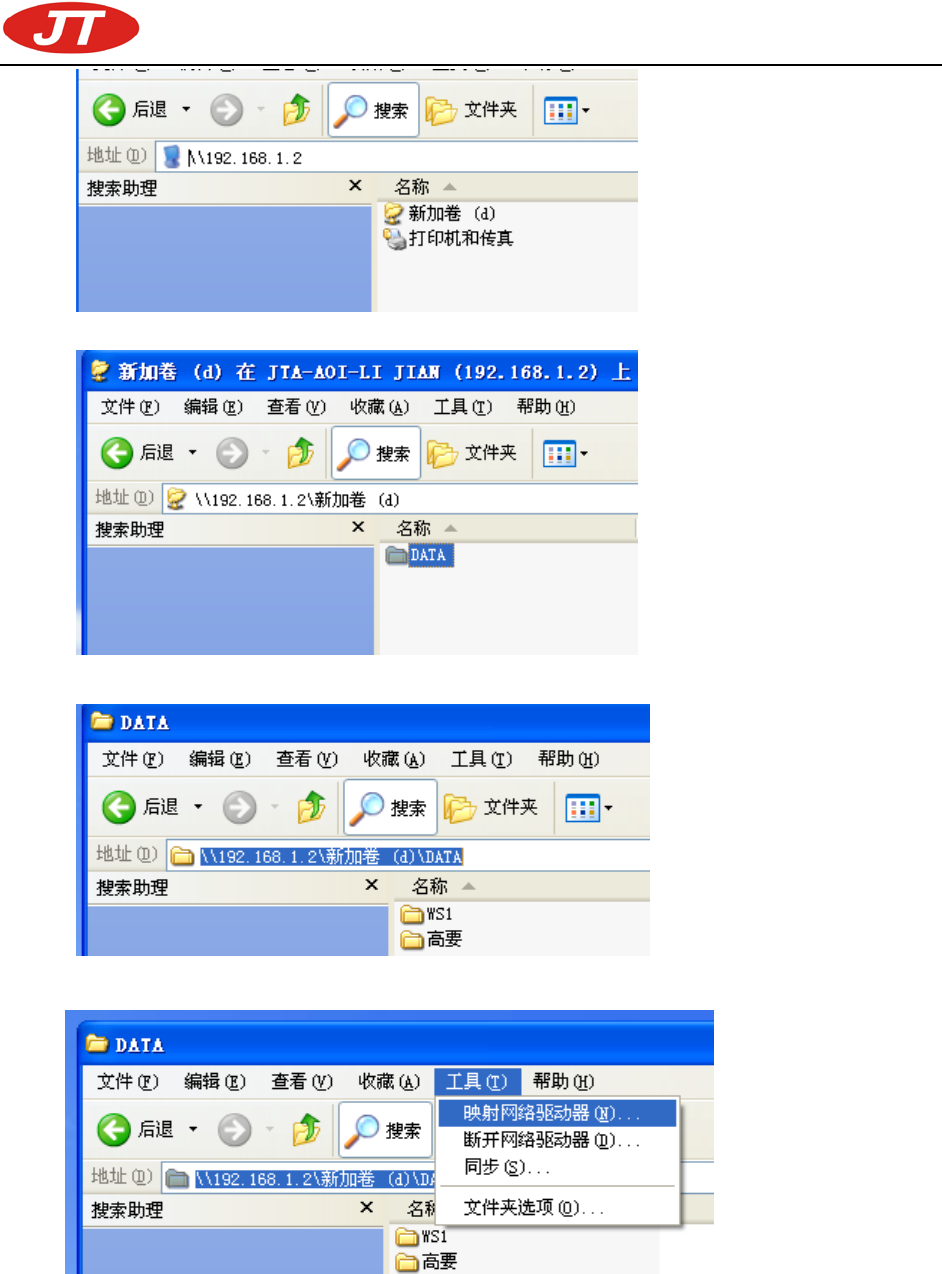

十八、转到映射的 IP 地址后，出现上图时双击“新加卷（d）,会出现下图：
十九、双击“DATA”文件，然后再 IP 地址栏里可以看到完整且是映射的路径，如下图：
二十、将地址栏里的完整路径(如上图)选中并复制，再对网络驱动器映射，如下图：
二十一、选中“映射网络驱动器”后会出现下图对话框：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 62-

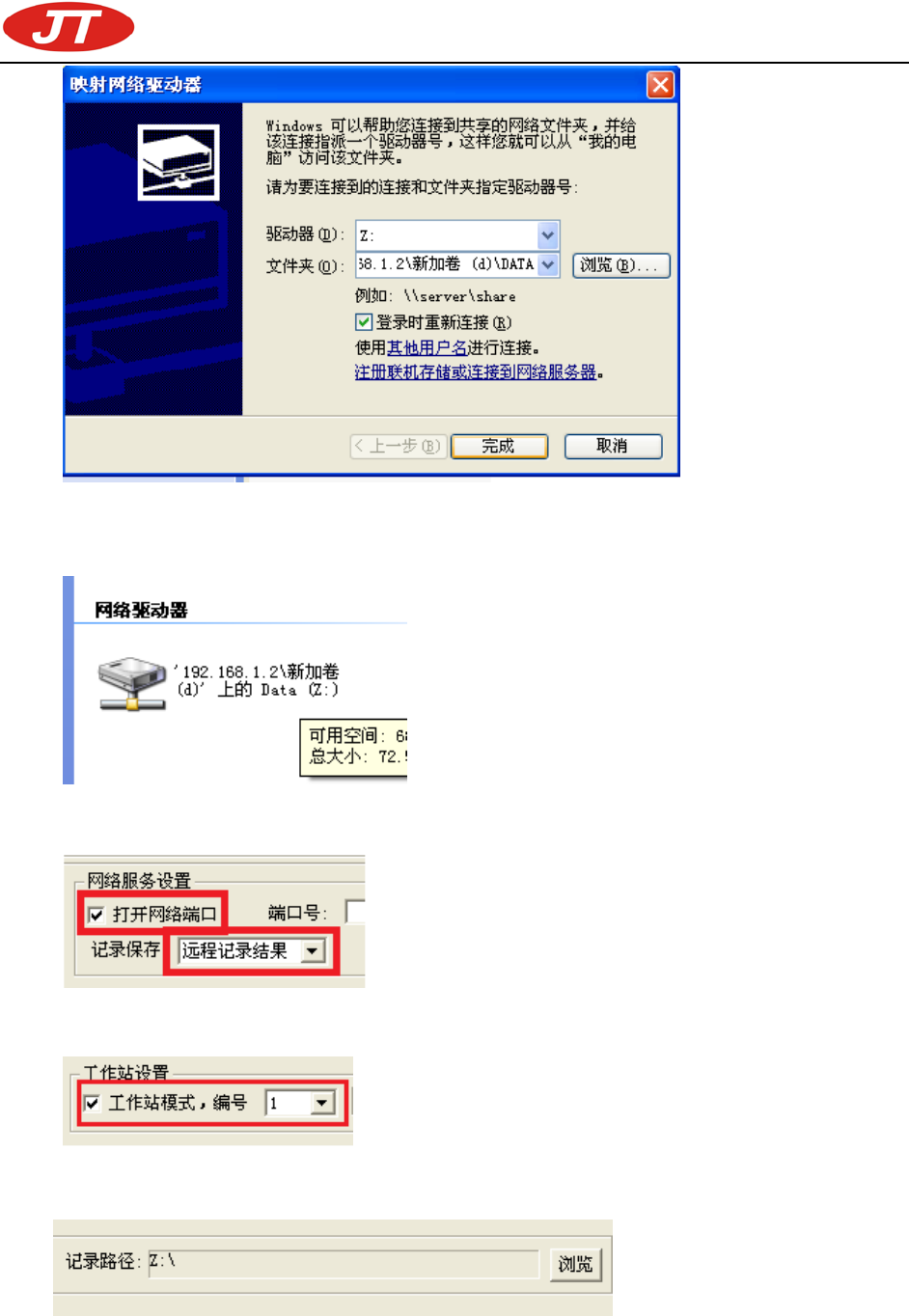

二十二、此时，只需将复制的完整路径粘贴到上图中的“文件夹”栏里，单击“完成”即可完成网络驱
动器的映射。如下图：
二十三、MPSAOI 软件配置文件中的设置，选中“打开网络端口”和“远程记录结果”,如下图：
二十四、将“工作站模式”打钩选中，见图：
二十五、在下图中点击“浏览按钮，会出现对话框，见图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 63-

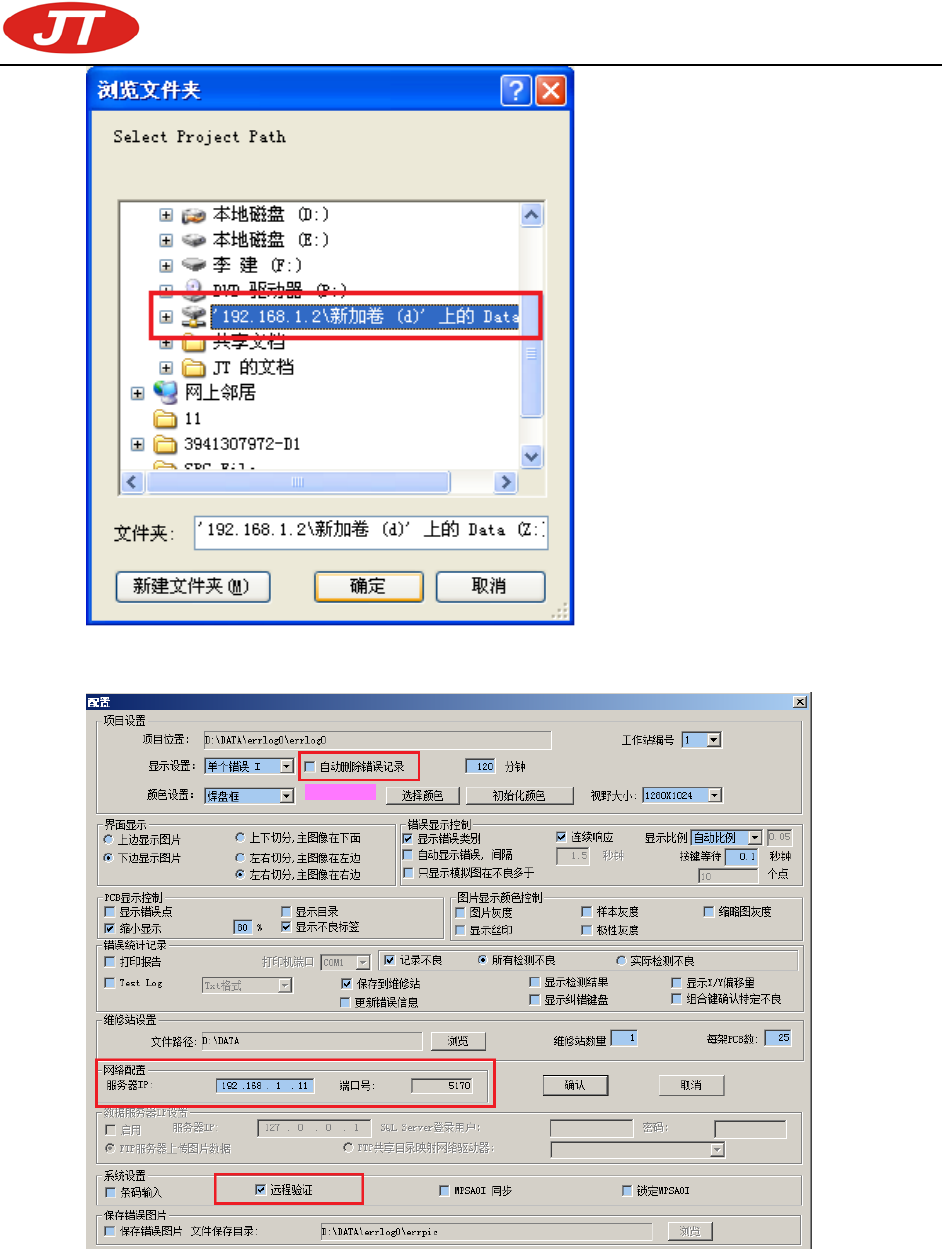

二十六、出现上图后，单击鼠标左键选中映射的驱动器在点击“确定”。
二十七、AOILogview 中配置文件中的设置，如下图所示：
二十八、上图中红色圈标注出的地方是需要设定的，IP 地址栏的 IP 地址按自己设置的设定。
