深圳市劲拓自动化设备股份有限公司 （培训资料） - 63 - 二十六、出现上图后，单击鼠标左键选中映射的驱动器在点击“确定” 。 二十七、 AOILogvie w 中配置文件中的设置 ，如下图所示： 二十八、上图中红色圈标注出的地方是需要设定的， IP 地址栏的 IP 地址按自己设置的设定。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 62-
二十二、此时，只需将复制的完整路径粘贴到上图中的“文件夹”栏里，单击“完成”即可完成网络驱
动器的映射。如下图：
二十三、MPSAOI 软件配置文件中的设置，选中“打开网络端口”和“远程记录结果”,如下图：
二十四、将“工作站模式”打钩选中，见图：
二十五、在下图中点击“浏览按钮，会出现对话框，见图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 63-
二十六、出现上图后，单击鼠标左键选中映射的驱动器在点击“确定”。
二十七、AOILogview 中配置文件中的设置，如下图所示：
二十八、上图中红色圈标注出的地方是需要设定的，IP 地址栏的 IP 地址按自己设置的设定。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 64-
附录 3：JT- AOI 各类型元件参数设定说明
（注释：以下颜色与检测值仅做为参考值，具体检测参数应以现场生产产品的品质标准而定，在标注
里面，红色字体表示需要特别注意的内容!
）
1、CHIP 类 0603 及以上电阻本体设定标准（检测丝印）：

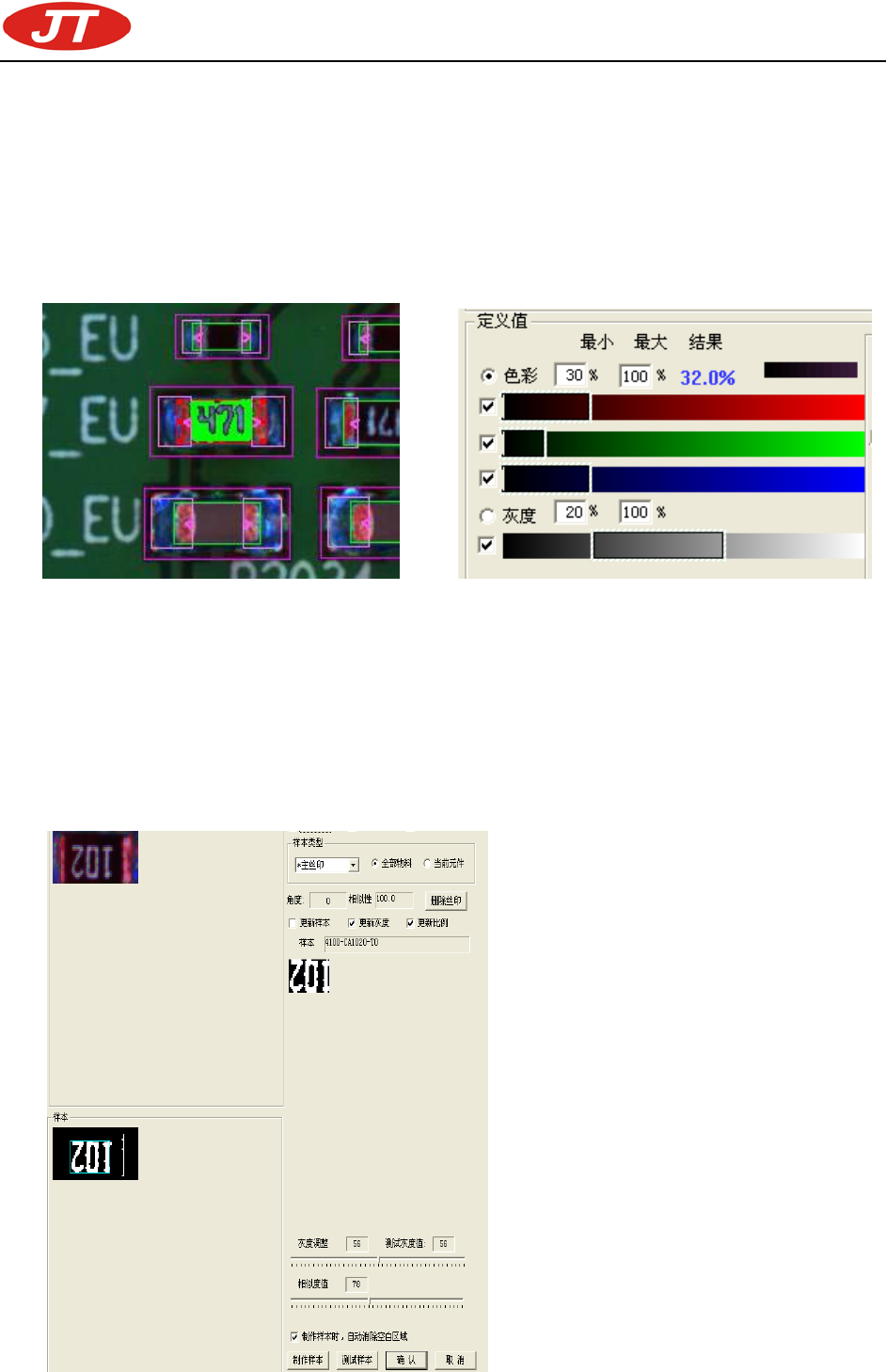

(图 1-A) (图 1-B)
详细说明：
规格为 0603 及以上的电阻类元件检测丝印的电阻的本体检测框设定如图(1-A)
1、上下两边和本体同宽，电极两边的本体检测框要比电阻本体稍微长出一个 0.3mm 的距离,这样做
的目的是加强虚焊的检测。
本体颜色设定如图(1-B)所示，具体如下：
1、本体颜色设定：R：08~~60、G：0~~28、B：0~~60，本体最小值默认 30%即可检测到元件类不
良中的翻面、偏移、缺件等，当检测丝印的时候，本体颜色值检测可稍稍宽松，但最低检测值不能低于
16%，否则会有元件类不良漏测风险。
图(1-C)
