深圳市劲拓自动化设备股份有限公司 (培训资料)
- 70-

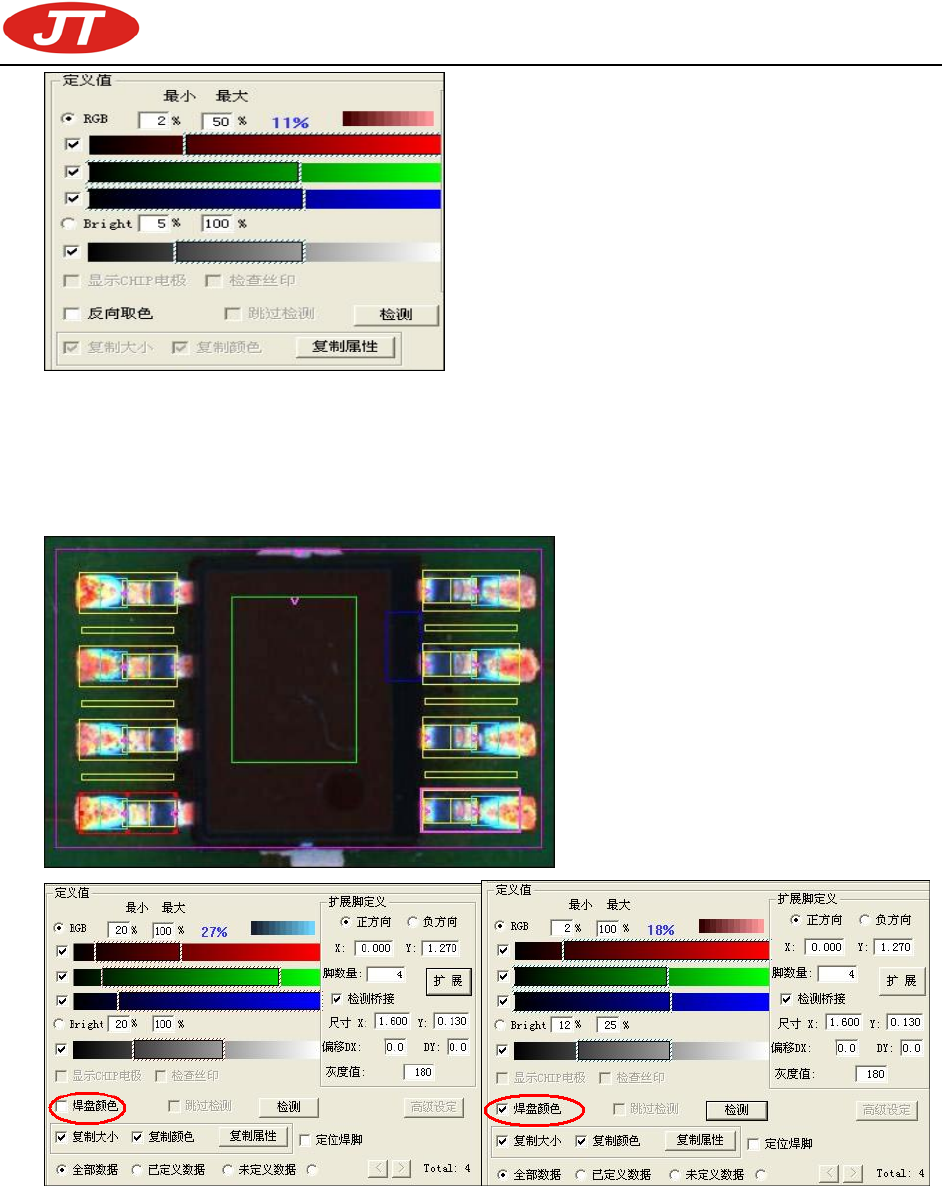

7SOP/QFP 类型元件设定标准:
( 7-A)
详细说明:
1 SOP 焊接检测定位框:
如图 7-A 所示为 SOP 焊脚区域检测定位框,其主要作用为确定该焊接区域的具体位置。
激活区域软件表示分别定位两部分,一为焊脚部份(即框内红色部份)一为焊接弯脚部分(即
框内蓝色部份)
颜色调整如下:弯脚颜色调整为:R0~120G20~175B40~255在此颜色范围内调整,
调试的标准为只抽取弯脚蓝色部分的颜色。不抽取其他部分颜色,检测值为默认。
焊脚颜色(需要先勾选“焊脚颜色”调整为:R75~255G0~140B0~140在此颜色
范围内调整,检测值为默认。调试的标准为只抽取焊脚部分的红色颜色。不抽取其他部分颜色。
2 本体检测框(丝印检测):同所有丝印检测框相同。
3 虚焊检测框(蓝色小框)
此框颜色有两种设置方法:当焊盘较大,红色较多时,在参数设置时用比正常偏亮的焊锡颜色
(浅蓝色)来检测焊接区域锡量,设置下限检测,一般为 15%-90%
当焊盘偏小或者焊锡特别多整个焊盘都呈蓝色时,参数设置用红色上限来侦测虚焊。
深圳市劲拓自动化设备股份有限公司 (培训资料)
- 71-
4 焊接检测框:
如图 7-B 中所示为 SOP 焊脚区域检测框,该检测框大小应为该焊接脚的主要焊锡部位,也可
调整为整个焊盘大小。
颜色调整如下:R0~110上限不可以超过 130)、 G20~190B35~255,焊锡最小要求值设定
12-25%,可视产品具体情况做相应调整,检测要求值最低不得低于 5%。如图 7-C
( 7-B)
( 7-C)
5极性检测框同二极管与电解电容等极性元件。
6 桥接检测框:
SOP 桥接短路检测框,大小应为两个焊接脚中的所有区域。
颜色设定如下:桥接短路检测的方法为灰度检测,一般默认设定值为 90-255,如图 7-E,最
小值越大,则检测越宽松,检测值越小,则检测越严格。
设定方法:如图 7-E 中:
尺寸 XY:表示桥连检测框的横向和纵向大小。
偏移 DXDY:表示桥连检测框整体,横向和纵向移动一点,此区域可设正方向偏移,亦可
深圳市劲拓自动化设备股份有限公司 (培训资料)
- 72-
设负方向偏移。
其他类型元件标准以此类推,关键在于检测颜色值的设定,以及检测最
与最大要求值的设定,并需要根据产线品质情况做相应的程式调整,以达
到保证检出率的同时减少设备的误报
