深圳市劲拓自动化设备股份有限公司 （培训资料）
- 72-
设负方向偏移。
其他类型元件标准请以此类推，关键在于检测颜色值的设定，以及检测最
小与最大要求值的设定，并需要根据产线品质情况做相应的程式调整，以达
到保证检出率的同时减少设备的误报。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 73-
附录 4：元件数据库的建立与使用
说明：劲拓公司 AOI 元件数据库分两种类型：一种是以元件规格来命名的，文件后缀
名为“SHP”的形状类别数据库，如：0603C 0.8.shp。
另一种是以元件物料编号来命名的，文件后缀名为“DEF”的定义文件数据库，如
00101324.def。
以下将两种数据库的建立与使用方法说明如下：
一、SHP 类数据库建立：
第一步、用 AOIEDIT 打开测试正常的 AOI 程序。

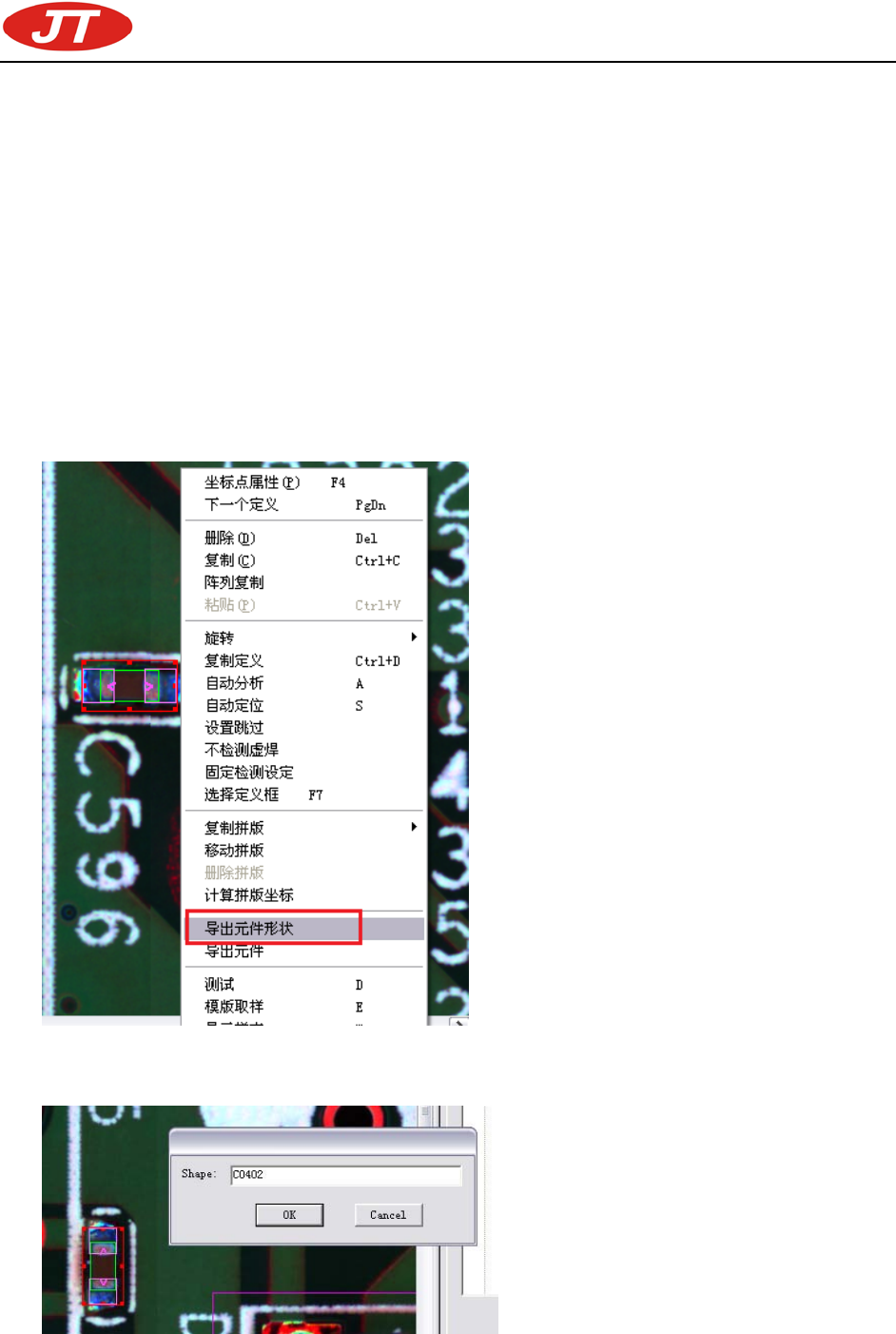

第二步、激活要建立的数据库的元件定义并点鼠标右键选择”导出元件形状”功能，如下图：
然后输入需保存的数据名称，如：C0402 等，系统会在元件数据库文件夹内，新建一个以该名称命
名的、后缀为 SHP 的文件。如下图：

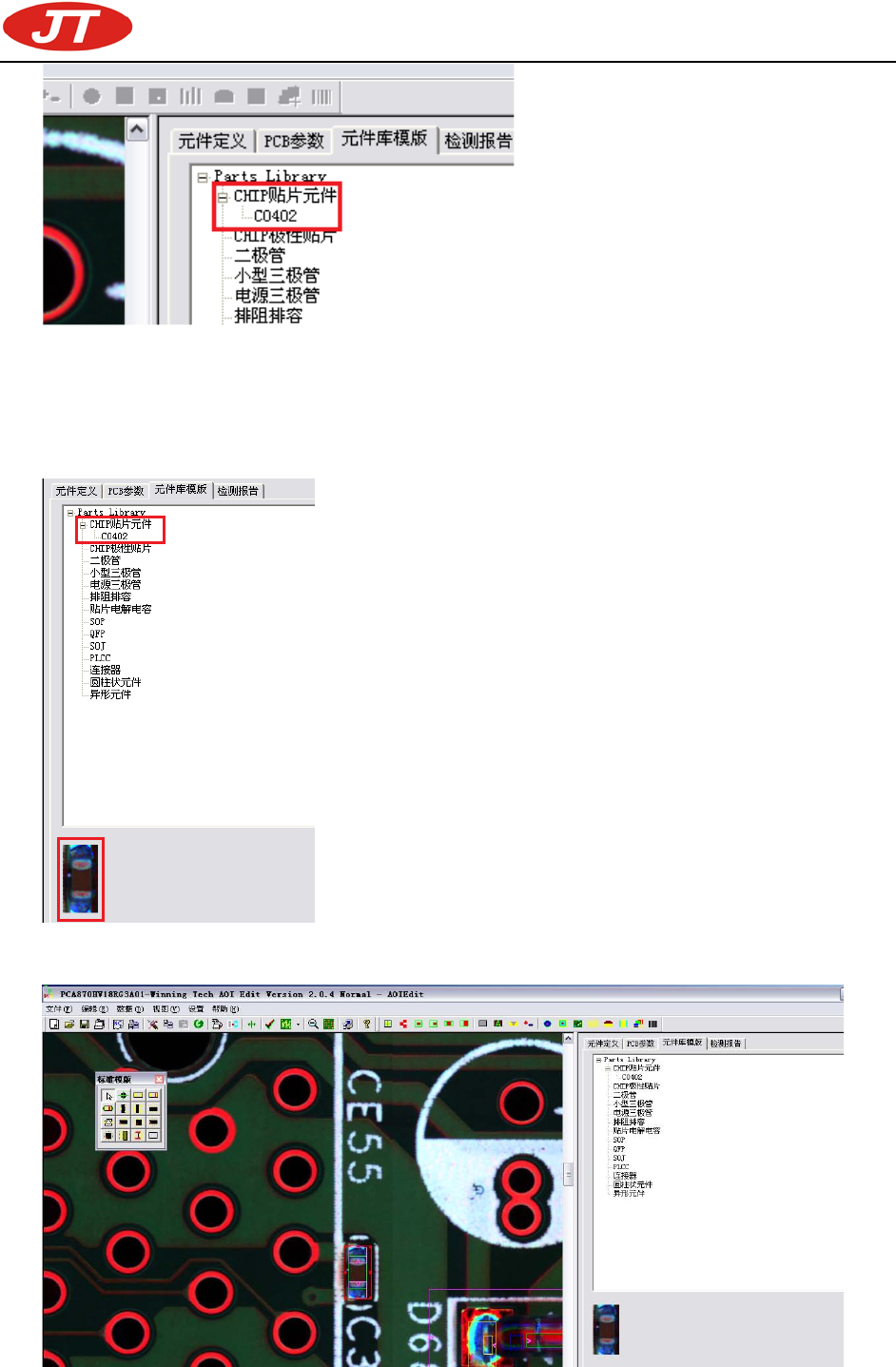

保存完成的元件数据会按照定义框的类型相应的出现在离线编辑窗口的右边的“元件库模版”选项中显
示，如下图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 74-
二、SHP 类元件数据库的使用方法：
第一步、用鼠标左键双击元件坐标位置后点击元件库模版
第二步、用鼠标单击所需要的元件库类型，这时候，鼠标会变成十字形状，并且该元件数据库的会图
像出现在下方，如下图：
第三步、移动鼠标到需要使用该元件数据的坐标位置，然后单击鼠标左键，将元件数据粘贴到该位置，
成功后元件定义框会出现在图像上方，如下图：
使用元件库后，可根据元件的实际测试情况进行调试等工作，调试完成后，可将定义复制到其他元件
