深圳市劲拓自动化设备股份有限公司 （培训资料）
- 75-
上。
三、DEF 类数据库建立：
第一步、用 AOIEDIT 打开测试正常的 AOI 程序。
第二步、点击 AOIEDIT 菜单中的“数据————导出元件库”选项，如下图：
第三步、点击“导出元件库“选项后，系统会弹出对话框，选择需要导出的元件定义类型，如下图：
第四步、点击确定，元件库保存成功，系统会根据实际情况在元件数据库文件夹内，新建一批以元
件物料编号命名的，后缀为 DEF 的文件。
四、DEF 类数据库使用
第一步、正常编程流程做好 MARK，并 将 MARK 识别通过，然后坐标位置确认正常后，点击 AOIEDIT

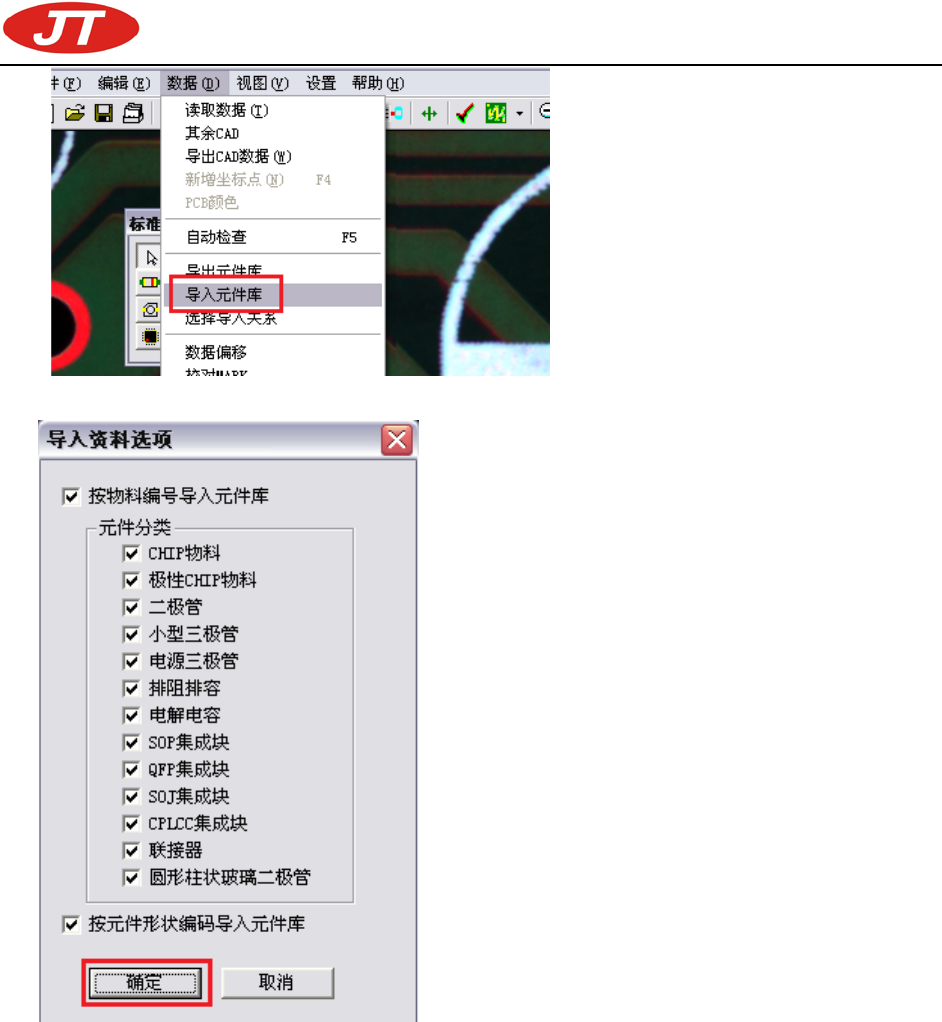

菜单中的“数据———导入元件库”选项，如下图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 76-
第二步、点击“导入元件库“选项后，系统会弹出对话框，选择需要导入的元件定义类型，如下图：
第三步、系统会读取元件数据库中的数据与坐标文件中的物料编号进行对比，将保存有的元件库按
物料编号与坐标位置粘贴到各个未定义的元件上。
第四步、导入元件库后，请确认各元件定义是否正确，并重新获取样本。没有出现元件定义的坐标
位置请单独制作元件检测定义。
五、备注：
1、请选择测试测试效果较好的 AOI 程序中的元件定义来建立数据库，以保证数据库的正确性与通用
性。
2、在使用元件数据库时，请选择对应的工艺制程，如：有铅，无铅等，不同的工艺制程因产品特性
不同，检测的标准也不完全相同，所以在保存元件库时，系统会将不同制程的元件数据库分开保存，如
无铅制程的元件库统一保存在元件库文件夹的“ROHS“文件夹内，有铅制程的元件库则统一保存在元件
库文件夹的根目录内，红胶制程的元件库则保存在元件库文件夹的“GLUE”文件夹内。
3、数据库所在路径，系统默认的元件库路径为 C 盘中的 WIN-AOI 目录下的“PartLib”文件夹，点
击 AOIEDIT 菜单中的“设置----参数配置”选项，在弹出的窗口中，可以在以下位置查看及更改数据库
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 77-
路径的设置，如下图：
