深圳市劲拓自动化设备股份有限公司 （培训资料） - 78 - 附录 5 ： JT - AOI 怎样调入已测试过的机种 一 . 怎样开机 ? 1. 确认外部供给交流电源 ~220V ， 接入功率不小于 1000V A 。如图所示。 2. 打开机器左后侧总电源开关。 按住工控机旁边的 UPS 电源开关并保持 3 秒钟，听到”嘀”声后电源开启，这时所有的控制开关灯全 部正常点亮。检查 UPS 的输入输出电压显示是否在正常范围以内。 3. 用万…
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 77-

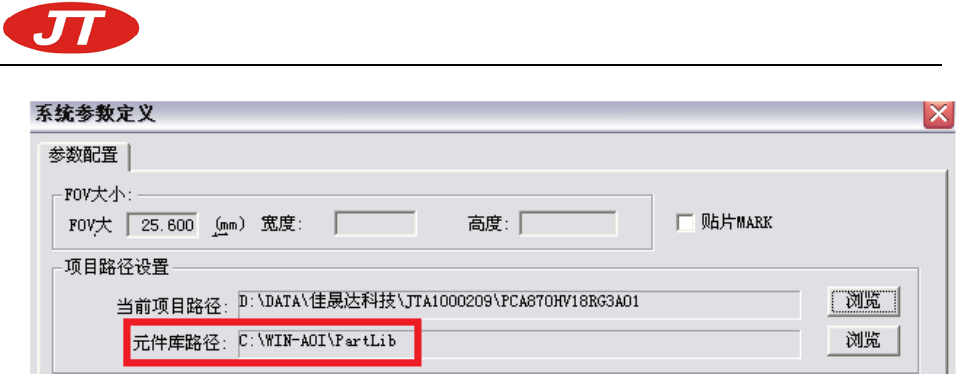

路径的设置，如下图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 78-
附录 5：JT-AOI 怎样调入已测试过的机种
一.怎样开机?
1. 确认外部供给交流电源~220V， 接入功率不小于 1000VA。如图所示。
2. 打开机器左后侧总电源开关。
按住工控机旁边的 UPS 电源开关并保持 3 秒钟，听到”嘀”声后电源开启，这时所有的控制开关灯全
部正常点亮。检查 UPS 的输入输出电压显示是否在正常范围以内。
3. 用万用表确认机器后方的静电接线座电压正常，否则需要检查电源接地是否正常。
4．打开工控电脑，等待 WINDOWS2000 操作系统正常启动。缺省登录用户 MPSAOI。
二.怎样调入程式?
1.打开在线检测程式
双击打开桌面上的在线检测软件(MPSAOI)
系统弹出一个对话框,选择用户”Admin”或”编程员”，
输入密码，进入在线检测程序。
2 机器回原点
点击菜单栏上的“工具——工作台回原点” 将机器回到原点.然后将 PCBA 装载轨道宽度和夹板装置调
整 OK，将一块焊锡良好的 PCBA 放置在轨道上。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 79-
3.
选择程式
点击菜单栏上的“文件——工程切换”
点选检测模式 加自动运行后，选中要测试的机种程式然后点击确认，系统会自动打开”错误查看窗口”,
这时候就可以放入 PCBA 进行测试，如下图：
在“错误查看窗口”画面里点击”下一张 PCB”， 即可开始查看不良，如下图：
三、怎样更换机种程式?
1. 关闭错误查看窗口.
2. 切换到在线检测窗口.
3. 选择程式
点击菜单栏上的“文件——工程切换”
