深圳市劲拓自动化设备股份有限公司 （培训资料） - 7- 2.1 拆除上图中平台上箭头所指示的 3 处螺钉，取下该不锈钢零件。 二、 按照以下步骤安装工控机： 1.1 如下图所示，从箭头方向将工控机送入，然后按照图片所示进行以下操作： 2.2 将工控电脑装入设备后， 参照下图中红圈标示的位置将工控电脑前面的四个固定螺钉处锁紧 , 并在工 控电脑后方将相应的数据线按位置接入 . 1.2.1 安装注意事项 安装地点周围无可燃性、腐蚀性气体；…
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 6-
1.3，拆除后，请将红圈标示的两颗螺钉进行紧固：
1. 在 X 轴的马达下方，找到 Y 轴的锁固点，然后拆除工作平台 Y 轴固定板，如下图：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 7-

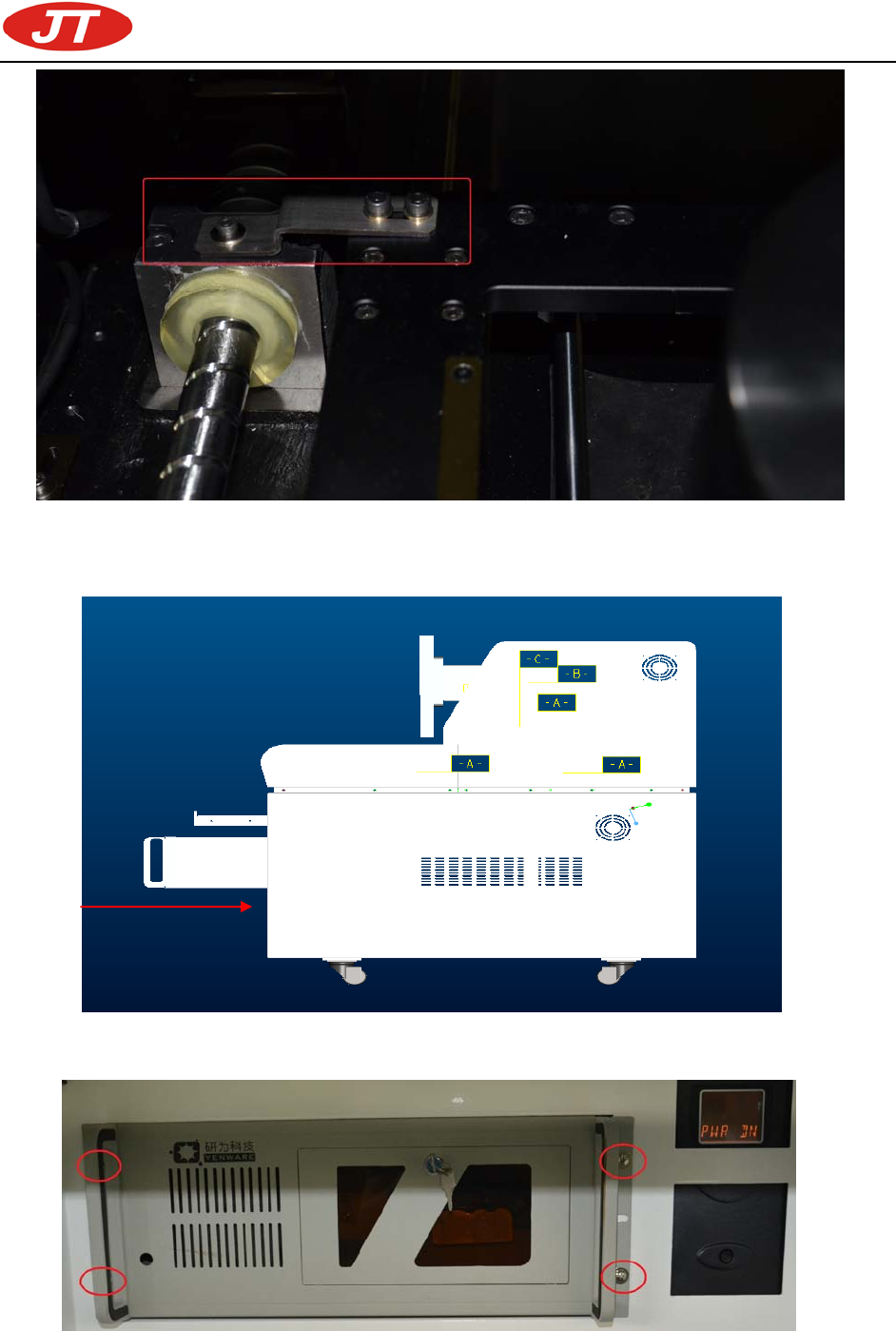

2.1 拆除上图中平台上箭头所指示的 3 处螺钉，取下该不锈钢零件。
二、 按照以下步骤安装工控机：
1.1 如下图所示，从箭头方向将工控机送入，然后按照图片所示进行以下操作：
2.2 将工控电脑装入设备后，参照下图中红圈标示的位置将工控电脑前面的四个固定螺钉处锁紧,并在工
控电脑后方将相应的数据线按位置接入.
1.2.1 安装注意事项
安装地点周围无可燃性、腐蚀性气体；无阳光直射，不会结露水，不会溅起水、油等化学液体；
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 8-
安装地点不得有油烟、灰尘；
设备安装点的周围无障碍物以便维修；
一定要在设备所有电源关闭的情况下，保证设备的安全接地及防静电线的接入，切不可将静电线与地
线混淆或接错；
空气要干燥清洁（不能含水分、油分、灰尘）；
设备移动到目的地，确定好设备的具体放置位置后，请调整好设备的水平。
注意：劲拓公司生产的每一台光学检测设备，都会在出厂前由设备工程师对设备硬件进行细致的
校准，并将校准好的硬件参数保存在设备的工控电脑的 C 盘 WIN-AOI 文件夹目录下的 AOImaccfg.bin
文件内。而每台设备的硬件参数都会存在一些差异，同样每一台设备的 AOImaccfg.bin 文件都不会相
同，因此请在设备安装调试完成后，将每一台设备的 AOImaccfg.bin 文件进行分开和妥善的备份。
1.2.2 运行前的注意事项
操作人员必须是经过专门培训并合格的人员；
要在生产运作前，认真做好日常的设备检查工作；
人体有可能受到影响时，严禁启动机器；
1.3 使用时的安全要点
为了安全的使用本设备，请遵守以下事项：
在加润滑油脂进行保养时，请切断电源；
请按设备标定的标准接入电源，如不相符请与本公司联系；
在安装设备工控机接口时请务必将各接口处接牢，不能松动；
在移动工控机或设备上的其他部件时，请先切断电源，并将移出部件与设备相连的接线先行拔出；
设备运行时请不要将手或其他物品放入设备工作台内；
在打开机器前罩时请注意轻放以免造成显示器的损坏；
在设备运行时要保证设备的后盖门和前翻板处于闭合状态；
设备正常使用时，请在设备前后保留一定的空间，以便于机器的保养和内部热量的排放
不得让设备受到撞击或强烈的震动，否则可能会因此而导致设备故障，并可能导致设备硬件损坏；
设备运行时，请勿打开设备前盖，以免发生意外
为了避免待测的 PCB 板或设备受到损坏，请使用符合本台设备规格尺寸的检查对象基板，注意本台
设备对 PCB 板上零件高度的要求为：
PCB 板测试面正面零件高度≤ 28mm PCB 板测试面背面零件高度≤60mm；
1.4 保养维修时的注意事项
每个月最少对设备进行一次点检、清扫、注油保养。在进行以上操作时，应由专业维修人员按规定的
顺序，在关闭了设备电源后慎重进行。
注意事项:
【EMERGENCY STOP 】开关
在紧急情况下，要求设备停止时，请迅速按下【紧急停止】开关。将电源关闭，停止设备运作。
按下紧急停止按钮后机器状态：
所有马达负载所有电源供给被切断。
1.5 按钮介绍及开关机说明
1.5.1 按钮介绍
