深圳市劲拓自动化设备股份有限公司（培训资料） - 81 - 2. 在弹出的对话框内选择 ” 关机 ”, 点击 ” 确定 ”, 系统关闭，如下图 : 3. 等待操作系统完全正常关闭后 , 按住键盘托板下面的工控电脑旁边的 UPS 圆形电源开关并保持 3 秒钟，听到”嘀”声后电源自动关闭。如下图 : 关闭机器左后侧总电源开关。整机电源关闭。如下图 :

深圳市劲拓自动化设备股份有限公司（培训资料）

- 80-

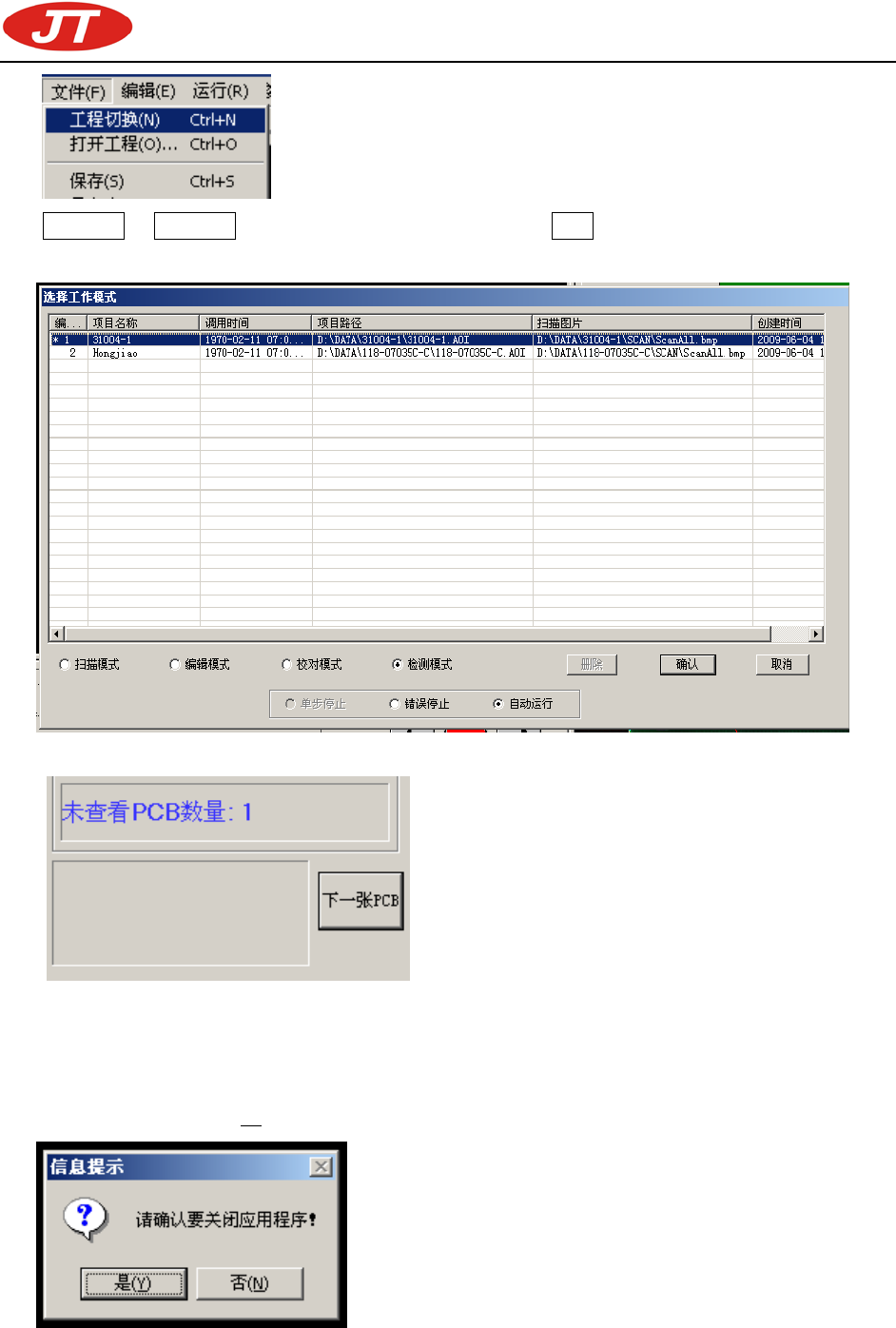

点选检测模式加自动运行后，选中要测试的机种程式然后点击确认，系统会自动打开”错误查看窗口”,

这时候就可以放入 PCBA 进行测试，如下图：

在”错误查看窗口”画面里点击”下一张 PCB”，即可开始查看不良，如下图：

四.怎样关机?

先将 AOI 工作台的 XY 轴会到原点位置,然后点击在线检测窗口右上角的窗口关闭按钮,系统会询问

是否确认关闭, 点击”是(Y

)”退出在线检测程式，如下图:

1. 点击桌面左下角的”开始”按钮,选择”关机”,如下图:

深圳市劲拓自动化设备股份有限公司（培训资料）

- 81-

2. 在弹出的对话框内选择”关机”, 点击”确定”,系统关闭，如下图:

3. 等待操作系统完全正常关闭后,按住键盘托板下面的工控电脑旁边的 UPS 圆形电源开关并保持 3 秒

钟，听到”嘀”声后电源自动关闭。如下图:

关闭机器左后侧总电源开关。整机电源关闭。如下图:

深圳市劲拓自动化设备股份有限公司（培训资料）

- 82-

附录 6：记录测试功能使用方法

一、功能说明：

劲拓 AOI 提供一个“记录测试”的功能，主要是为了帮助客户在出现漏测或在程序上需要帮助的

时候，可以用记录测试的方法，将当前 PCB 的每一步的测试情况用图片加测试程式的方式，让资料完

整的保存下来，并提供给劲拓的 AOI 售后服务部，以便我们详细了解当时的测试情况，并在程式方面

给于修改或指导。

二、使用方法：

1、准备好需要记录的 PCB 板，打开 MPSAOI 在线检测程式后，点击“菜单-设置-参数配置”选项，

并找到“记录测试”选项，选中前面的选择框（如下图）：

2、选中后，点击“确定”，软件会弹出对话框，提醒您“记录测试”功能需要占用一定的磁盘空间，

并会提醒您记录测试的文件存放目录，请记住该目录的位置，以便测试后快捷的找到记录的文件。

3、放置好需要记录的 PCB 板，进行测试一次。软件会在提示的目录中保存一个以当前时间命名（例

如 20120711103015）或以条码编号命名的文件夹，当 PCB 有条码输入时，则以条码名称命名，该文件

夹内包含此程序所有测试步数的图片和一个以 RecReport.AOI 命名的程序。

文件夹位置如下图：

4、将该文件夹使用邮件或拷贝的方式提供给我们，我们将会在内容进行测试以查找问题。
