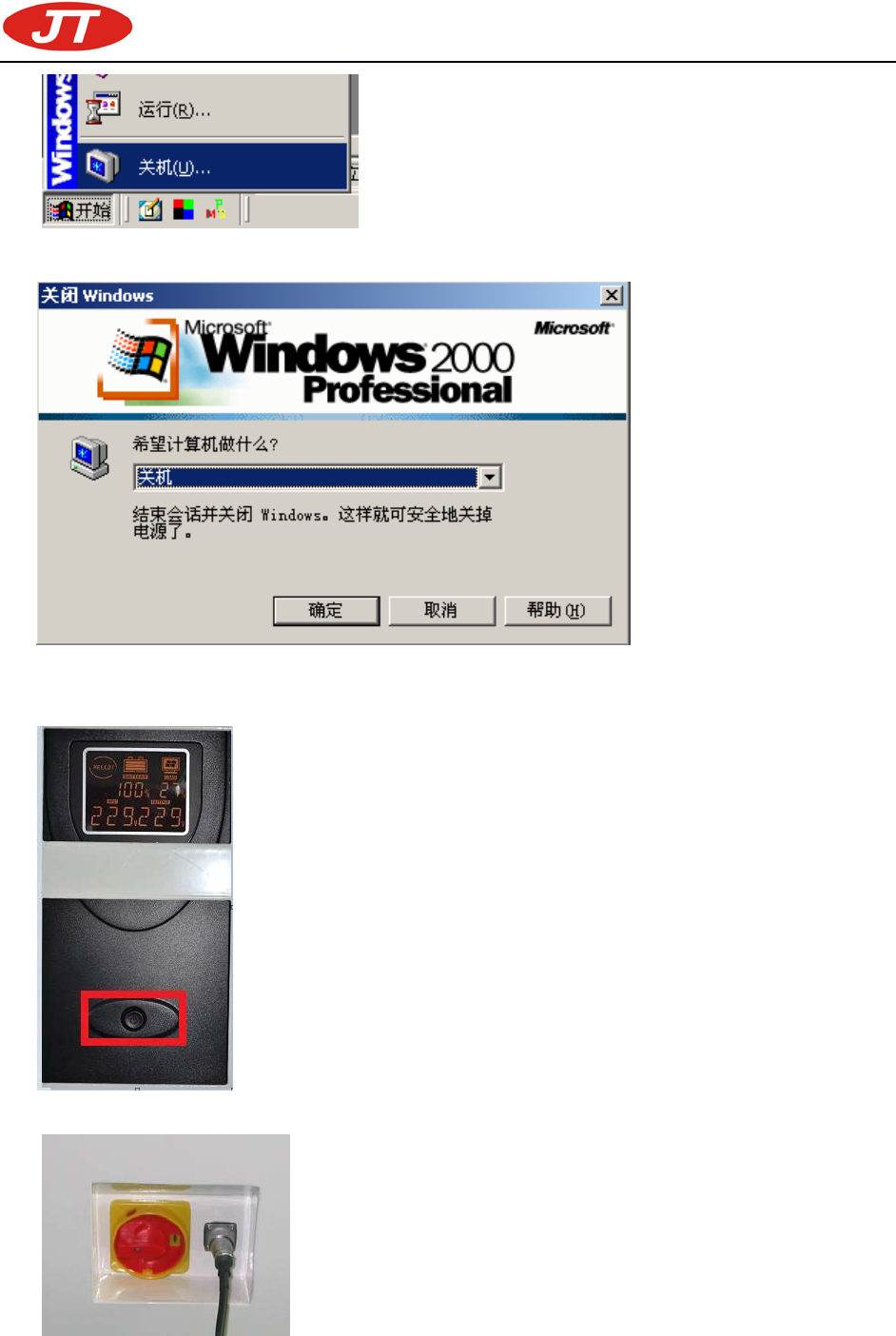

2. 在弹出的对话框内选择”关机”, 点击”确定”,系统关闭，如下图:
3. 等待操作系统完全正常关闭后,按住键盘托板下面的工控电脑旁边的 UPS 圆形电源开关并保持 3 秒
钟，听到”嘀”声后电源自动关闭。如下图:
关闭机器左后侧总电源开关。整机电源关闭。如下图:
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 82-
附录 6：记录测试功能使用方法
一、功能说明：
劲拓 AOI 提供一个“记录测试”的功能，主要是为了帮助客户在出现漏测或在程序上需要帮助的
时候，可以用记录测试的方法，将当前 PCB 的每一步的测试情况用图片加测试程式的方式，让资料完
整的保存下来，并提供给劲拓的 AOI 售后服务部，以便我们详细了解当时的测试情况，并在程式方面
给于修改或指导。
二、使用方法：

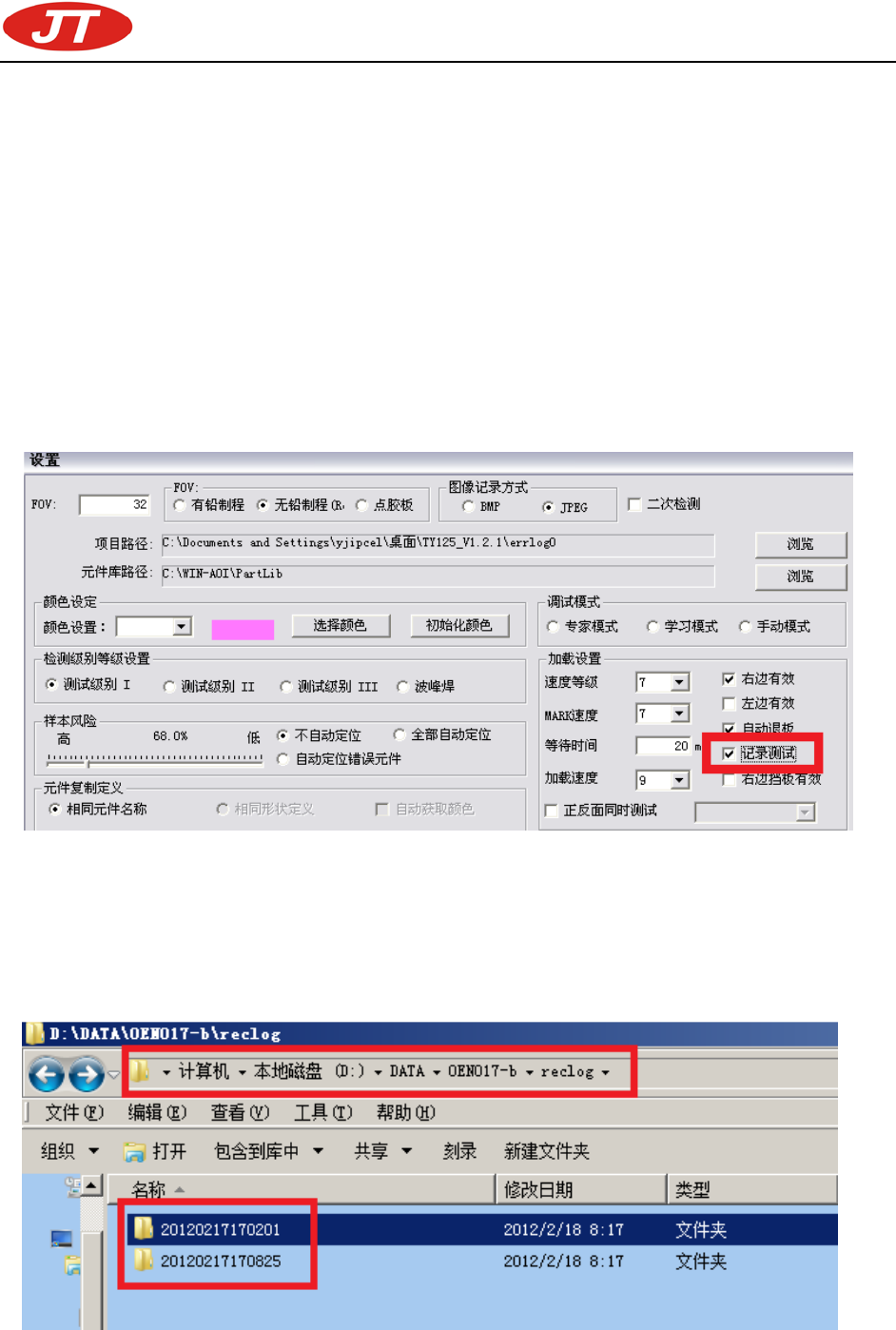

1、准备好需要记录的 PCB 板，打开 MPSAOI 在线检测程式后，点击“菜单-设置-参数配置”选项，
并找到“记录测试”选项，选中前面的选择框（如下图）：
2、选中后，点击“确定”，软件会弹出对话框，提醒您“记录测试”功能需要占用一定的磁盘空间，
并会提醒您记录测试的文件存放目录，请记住该目录的位置，以便测试后快捷的找到记录的文件。
3、放置好需要记录的 PCB 板，进行测试一次。软件会在提示的目录中保存一个以当前时间命名（例
如 20120711103015）或以条码编号命名的文件夹，当 PCB 有条码输入时，则以条码名称命名，该文件
夹内包含此程序所有测试步数的图片和一个以 RecReport.AOI 命名的程序。
文件夹位置如下图：
4、 将该文件夹使用邮件或拷贝的方式提供给我们，我们将会在内容进行测试以查找问题。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 83-
附录 7：JT-AOI 程式管理规定
1、目的：
确保 AOI 程式稳定、安全、完善、统一，提高程式可靠性。
2、范围：
适用于劲拓自动光学检查设备。
3、职责：
技术员:修改程式,维护程式,并填写 AOI 修改记录表和 AOI 程式变更记录表。
工程师: 确认更改后程式之正确性。
4、定义
JT-AOI：劲拓自动光学检查设备
5、内容：
5.1 AOI 程式命名方法:
5.1.1 机种名称+T(TOP 面)+版本号
+B(BOT 面)+R(单面)
比如:机种 A112345-BCDTOP 面程式命名方法: A112345-BCDT1.0
A112345-BCD T 1.0
机种名 板面 版本
5.1.2 当 MARK 点有不一致时需在版本后加上”MARK”
5.2 AOI 程式保持唯一性
5.2.1 任意一个机种在未变更情况下只能保留一个机种名称
5.3 AOI 程式 PARTS LIBRARY 命名方法:
5.3.1 Chip 元件: 元件种类+元件尺寸 + S(锡膏)+颜色
R(红胶)
比如锡膏制程中 1608 尺寸黄色电容命名方法: C 1608 S Y
电容 元件尺寸 锡膏 黄色
5.3.2 铝电容:ALI-C+本体直径长度
5.3.3 钽电容:TAN-C+本体长度
5.3.4 三极管:SOT+元件本体尺寸
5.3.5 排阻: RP+PIN 数
5.3.6 晶振:Y
5.3.7 连接器:CON+PIN 数目
5.3.8 两边有向外弯脚:SOP+PIN 数目
两边有向内弯脚:SOJ+PIN 数目
四边有向外弯脚:QFP+PIN 数目
