深圳市劲拓自动化设备股份有限公司 （培训资料）
- 91-
2、需要在程式中特殊设定的检测项目：多锡、AI 元件弯脚、PCB 异物、锡尖、AI 元件气孔、IC 翘
脚、锡珠（珠体直径达到 0.2MM 以上）、金手指上沾锡（污染面积达到 0.2MM 以上）、PCB 划伤等。

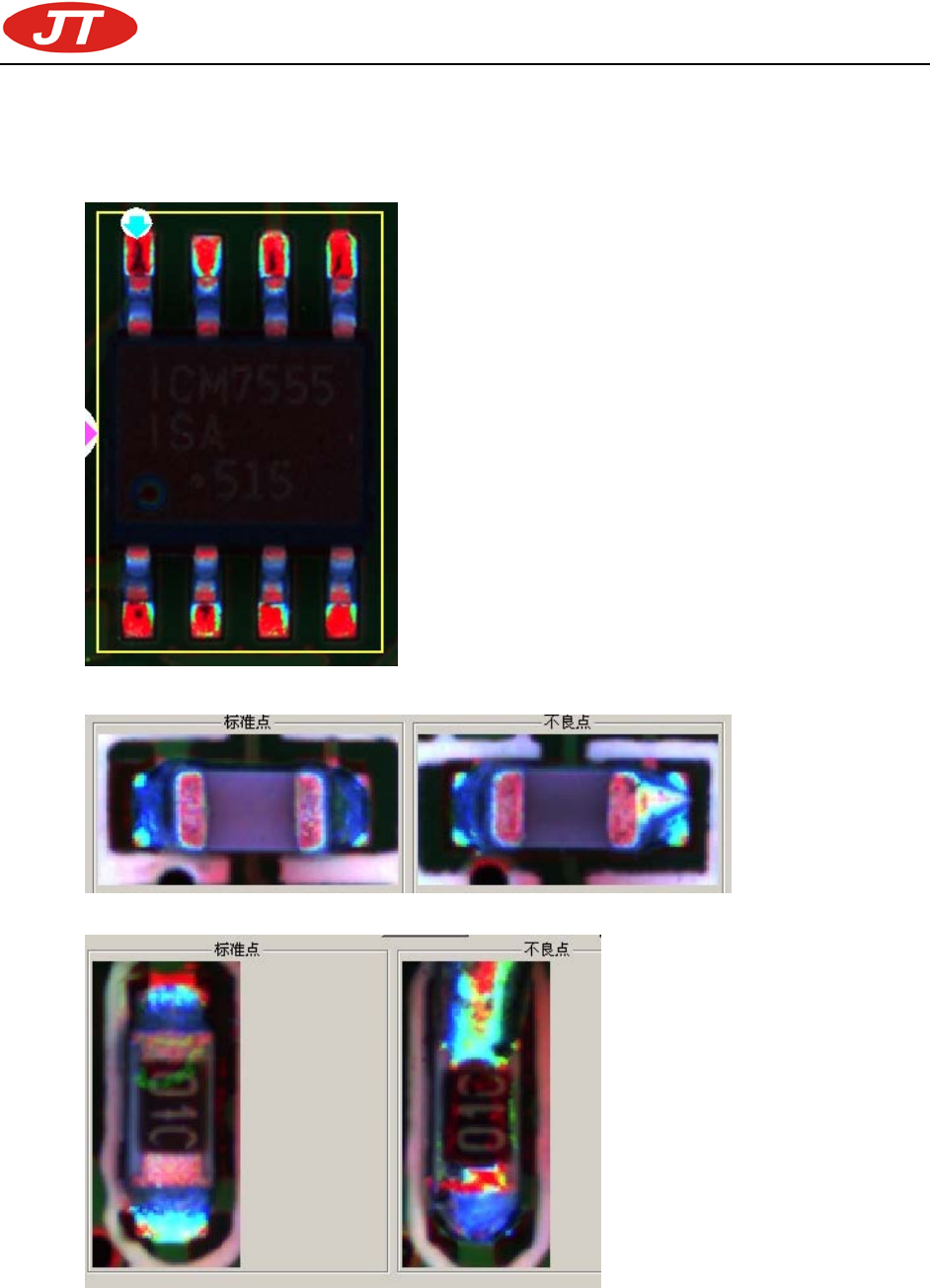

部分图片示例：
1.IC 虚焊：
2.锡尖：
3.多锡：
3、不能检测的项目：检测范围外多件、隐藏焊点、BGA 空焊、元件内部损坏、PCB 内部线
路不良、高亮板材的短路检测等。此类不良应由其他品质管理手段进行控制.
部分图片示例：

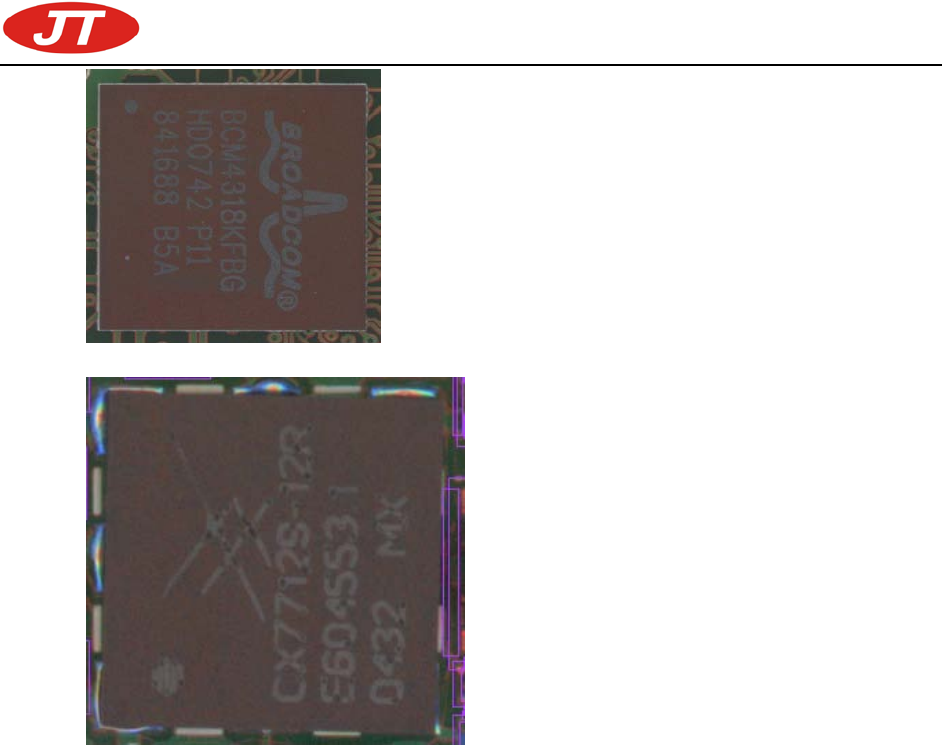

1.BGA 焊接：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 92-
2.QFN 焊接检查：
3.板面多件：
二、检测能力验证：
1、技术员及工程师应定时检查测试程式的可靠性：具体方法如下：
A．参照 AOI 检测参数设定标准检查程式各部份参数是否合格，如超出程式设定范围，应及时
修改。检测参数设定标准请参照
《JT-AOI 各类元件参数设定说明》。
B．制作相应的不良验证板，每 1
小时测试一次进行不良检测验证，检查设备是否能正常
检出不良验证板上的所有不良。（不良验证板应涵盖该产品可能出现的所有不良项目。）
C.如发现有 AOI 漏检项目，应立即采取调整程式等措施进行处理。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 93-
附录 10：JT-AOI 程序内各文件夹作用
一、JT-AOI 程式目录下共有以下文件及文件夹：
1、 BOM 文件夹：该目录存放该机种编程需要的材料清单。
2、 CAD 文件夹：该目录存放该机种编程需要的 CAD 格式的坐标文件。
3、 Errlog0 文件夹：该目录存放每一片 PCBA 的测试结果，包括测试结果的信息与
图片等。
4、 SCAN 文件夹： 该目录存放编程时扫描的整幅 PCBA 的图片，包括 PCBA 的缩
略图及每一个 FOV 拍摄下来的图片。
5、 Stdlog 文件夹： 该目录存放在 LOGVIEW 软件中提供给操作员进行对比的标准
点图片。
6、 Reclog 文件夹：该目录存放使用“记录测试”功能后，记录下来的每一片板的
测试程式与测试过程的图片。
7、*****.AOI 文件：该文件为 AOI 的测试程式文件，在测试调用时，必须先在离
线编辑软件中生成测试的路径。
8、*****.AOI.BAK
文件：该文件为 AOI 程式文件的备份，主要用于当 AOI 测试程
式丢失时，进行程式的备份还原。还原方法：将 AOI 后缀后面的“.BAK”删除即
可。
9、AOI-SPC.mdb
文件：该文件主要作用为以文件方式记录所有的测试信息，并提
供给 SPC 软件进行数据分析与统计。
