N7202A047B00 - 第348页

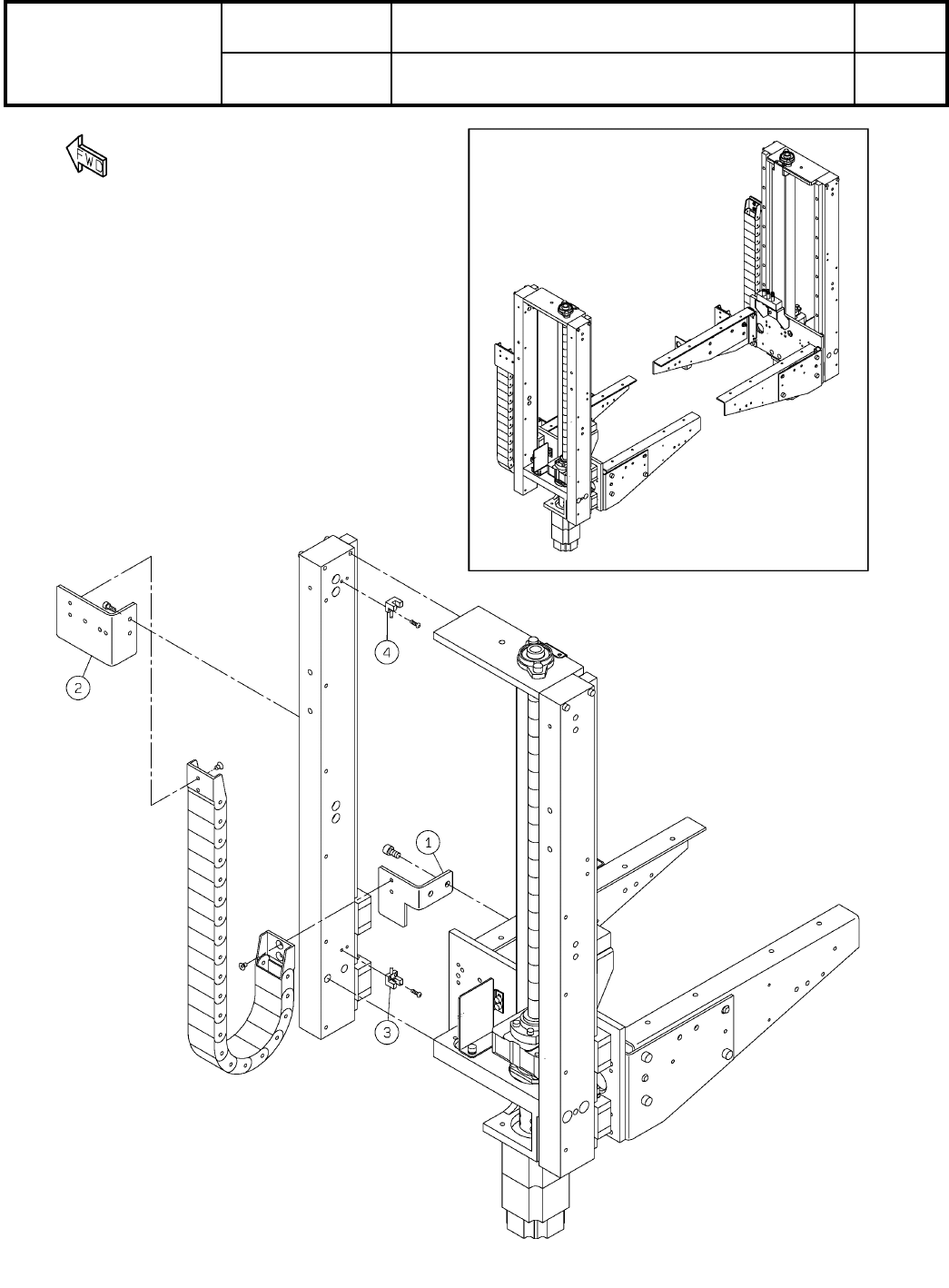

42-C ツイントレイフィーダリフト部:NPM-W Tw in Tray Feeder Lift Section:NPM -W パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610121141AA セクションNo. PARTS LAYOUT Section No. - - O147 ( KN610121141AA-11-3 )
Ref
No.
Remarks R
1
Q'ty
42-B
ツイントレイフィーダリフト部:NPM-W
Twin Tray Feeder Lift Section:NPM-W
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610121141AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BASE-PLATE
2
1 N210143543AA
BLOCK
2
2 N210040299AA
PIN
2
3 KXFA03RAA00
PIN
6
4 KXFA03QAA00
BRACKET
2
5 N210143544AC
BRACKET
2
6 N210143545AC
BRACKET
2
7 N210143546AA
BRACKET
2
8 N210143547AA
DOG
2
9 N210101829AA
BRACKET
2
10 KXFB017YA00
BRACKET
2
11 N210143548AB
BRACKET
1
12 N210108979AB
BRACKET
1
13 N210108980AA
SENSOR
1
14 N610121377AA EE-SX911-R
SENSOR
1
15 N610121378AA EE-SX911-R
PIN
14
16 N986MMS410 MMS4-10
CABLE-VEYOR
2
17 N510043558AA TKP0250W30R50X20LINK PIA.PKA
JOINT
10
18 N510066826AA KQ2S04-M6A
GREASE-NIPPLE
10
19 N560AMT6-130 A-MT6X1-Type(M6X1)
BOLT
8
20 N510000299AA
SSS 003 Hexagon socket button head screw M3X10-12.9 SOB
BOLT
16
21 N510017350AA
Hexagon socket head cap screw M4X15-10.9 A2J (Trivalent)
BOLT
8
22 N510017627AA
Hexagon socket Flat head bolt M4X6-10.9 A2J (Trivalent)
O146
--
( KN610121141AA-11-2 )
42-C
ツイントレイフィーダリフト部:NPM-W
Twin Tray Feeder Lift Section:NPM-W
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610121141AA
セクションNo.
PARTS LAYOUT
Section No.
--
O147
( KN610121141AA-11-3 )
Ref
No.
Remarks R
1
Q'ty
42-C
ツイントレイフィーダリフト部:NPM-W
Twin Tray Feeder Lift Section:NPM-W
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610121141AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N210143549AA
BRACKET
1
2 N210143550AA
SENSOR
1
3 N610076031AC EE-SX911-R
SENSOR
1
4 N610076032AC EE-SX911-R
O148
--
( KN610121141AA-11-3 )
