6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE 6.4 Supporto vassoio manuale E (Flex) A partire dalla versione software SC 712.1 Edizione 05/2019 292 6.4 Supporto vassoio manuale E (Flex) Articolo n. 0…
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.3 SIPLACE JTF-MW
291
Cartello di avviso - Elevato peso
Numero per SIPLACE JTF-MW: 1
6
6
6
Elevato peso!
L'elevato peso di SIPLACE JTF-MW (
~ 60 kg) può causare lesioni se il
modulo non viene utilizzato correttamente.
Non sollevare il modulo da soli e non trasportarlo da soli.
Utilizzare ausili di sollevamento e tecniche di sollevamento ade-
guate, se si rimuove il modulo o sostituisce il modulo.
Sarebbe opportuno farsi aiutare da una seconda persona.
6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE
6.4 Supporto vassoio manuale E (Flex) A partire dalla versione software SC 712.1 Edizione 05/2019
292
6.4 Supporto vassoio manuale E (Flex)
Articolo n. 03113327Sxx solo Tray-Halter manuale velocità E
Articolo n. 03113012Sxx solo Tray-Halter manuale E Flex
Articolo n. 03126454Sxx solo Tray-Halter manuale set accessori E Flex
6

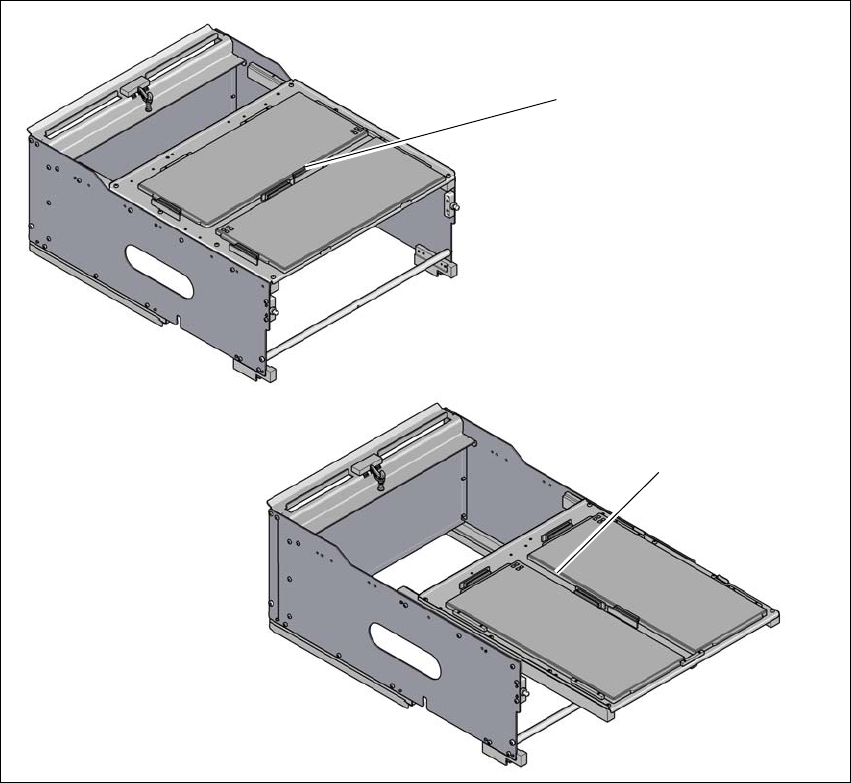

Fig. 6.4 - 1 Supporto vassoio manuale E (Flex)
(1) Supporto vassoio manuale E Speed
(2) Supporto vassoio manuale E Flex
Il supporto vassoio manuale viene utilizzato al posteggio 2 della E by SIPLACE per offrire allo
stesso tempo un supporto vassoio per 2 vassoi standard JEDEC. I componenti possono essere
messi rapidamente a disposizione su vassoi JEDEC con l'aiuto del supporto vassoio manuale.
(1)
(2)
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.4 Supporto vassoio manuale E (Flex)
293
Se manca il supporto vassoio manuale, è possibile utilizzare tutte e 60 le tracce del convogliatore
sul tavolo intercambiabile di E by SIPLACE oppure sulla tavolo fisso. Nelle macchine monoposta-
zione E by SIPLACE al posto del tavolo intercambiabile/tavolo fisso c'è una piastra (Arbitray Plate
E) per consentire una configurazione manuale dei supporti vassoi.
I
6.4.1 Dati tecnici
6
ATTENZIONE
Evitare collisioni
Non è possibile posizionare il supporto vassoio all'entrata e all'uscita di un tavolo inter-
cambiabile, perché in caso contrario si potrebbero avere collisioni con il canale della cin-
ghia vuota e il supporto dello scambiatore di pipette.
Il supporto vassoio manuale può essere posizionato sulla tavola quando questa è ri-
entrata.
Il supporto vassoio va invece eliminato prima che la tavola esca.
Occupazione del posteggio sul tavolo intercambiabile/tavolo fisso
Supporto vassoio manuale E Speed
Supporto vassoio manuale E Flex
da 1 a 32
*a
da 1 a 29
*b
*)a Tracce 33-60 sono disponibili per l'aggancio del SIPLACE SmartFeeder E
*)b Tracce 30-60 sono disponibili per l'aggancio del SIPLACE SmartFeeder E
Configurazione nella macchina per il montaggio di componenti
E by SIPLACE Posteggio 2
Gamma di teste di montaggio SIPLACE TH, PP, CP14/12/6
Altezza max. vassoi inclusi CO
Con SIPLACE TH / SIPLACE PP 25 mm
