Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli A partire dalla versione software SC 712.1 Edizione 05/2019 3.3 D imensioni e peso 111 3 Fig. 3.3 - 5 Dimensioni E by SI PLACE monopostazione con tavolo f is…
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.3 Dimensioni e peso A partire dalla versione software SC 712.1 Edizione 05/2019
110
3.3.2.2 Dimensioni E by SIPLACE monopostazione
3
Fig. 3.3 - 4 Dimensioni E by SIPLACE monopostazione con tavolo intercambiabile
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.3 Dimensioni e peso
111
3

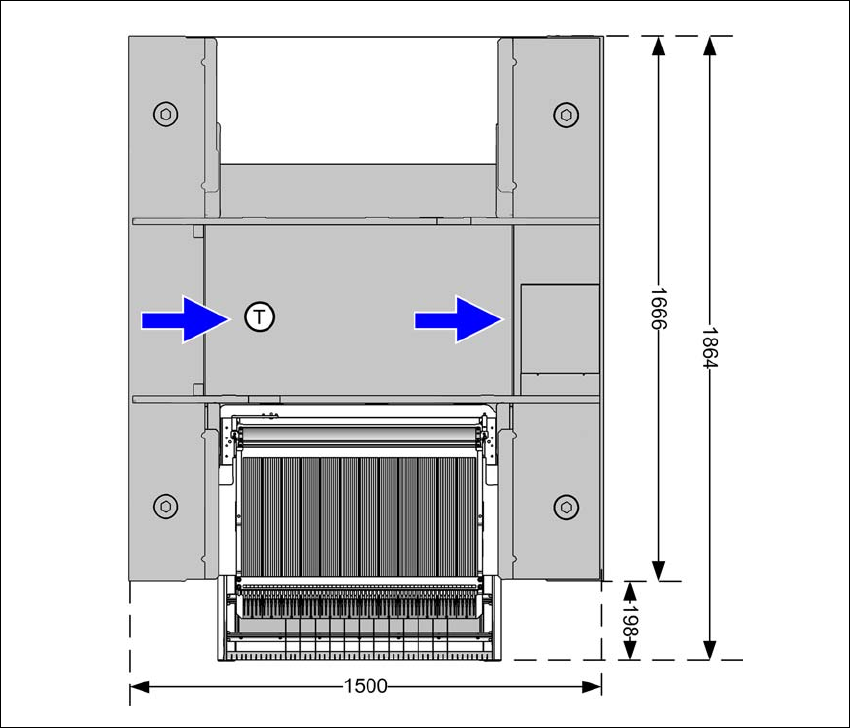

Fig. 3.3 - 5 Dimensioni E by SIPLACE monopostazione con tavolo fisso
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.3 Dimensioni e peso A partire dalla versione software SC 712.1 Edizione 05/2019
112
3.3.3 Altezza della cappa di protezione aperta
3
Fig. 3.3 - 6 Altezza della cappa protettiva sollevata - misure in millimetri
Le dimensioni indicate si riferiscono all'altezza massima di convogliamento CST pari a 950 mm.
(1) L'altezza varia a seconda dell'altezza di convogliamento CST impostata
– per altezza di convogliamento CST 900 mm = 137 mm ± 15 mm: 1806 mm
– per altezza di convogliamento CST 930 mm = 167 mm ± 15 mm: 1836 mm
– per altezza di convogliamento CST 950 mm = 187 mm ± 15 mm: 1856 mm
