Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli A partire dalla versione software SC 712.1 Edizione 05/2019 3.3 D imensioni e peso 113 3.3.4 Distanza di manovra per il tavolo intercambiabile 3 Fig. 3.3 - 7…
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.3 Dimensioni e peso A partire dalla versione software SC 712.1 Edizione 05/2019
112
3.3.3 Altezza della cappa di protezione aperta
3

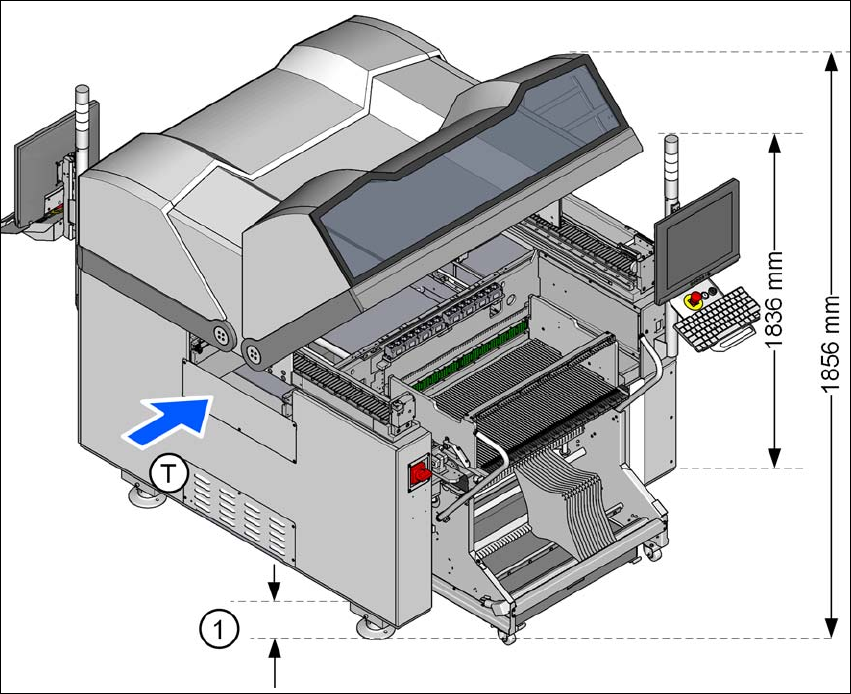

Fig. 3.3 - 6 Altezza della cappa protettiva sollevata - misure in millimetri
Le dimensioni indicate si riferiscono all'altezza massima di convogliamento CST pari a 950 mm.
(1) L'altezza varia a seconda dell'altezza di convogliamento CST impostata
– per altezza di convogliamento CST 900 mm = 137 mm ± 15 mm: 1806 mm
– per altezza di convogliamento CST 930 mm = 167 mm ± 15 mm: 1836 mm
– per altezza di convogliamento CST 950 mm = 187 mm ± 15 mm: 1856 mm
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.3 Dimensioni e peso
113
3.3.4 Distanza di manovra per il tavolo intercambiabile
3

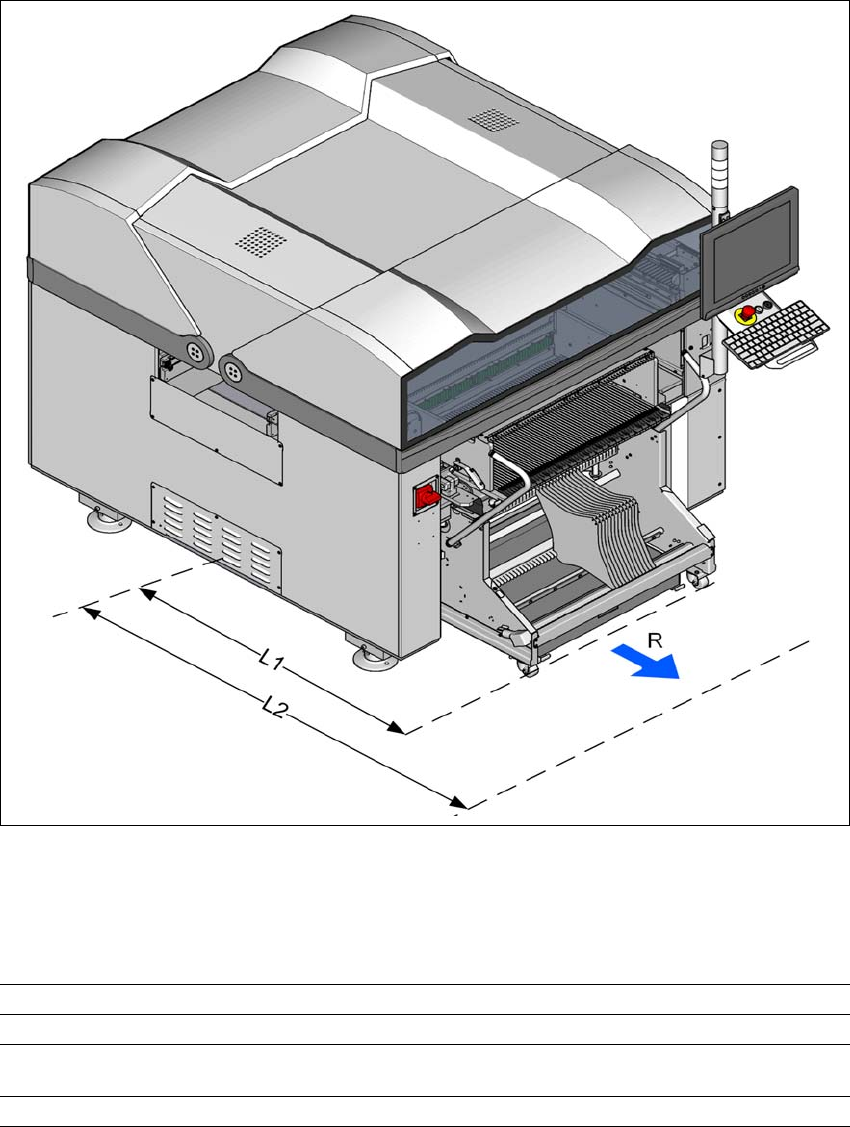

Fig. 3.3 - 7 Distanza di manovra per tavolo intercambiabile sulla macchina E by SIPLACE:
Il raggio di manovra "R" per il tavolo intercambiabile su macchine E by SIPLACE è:
3
3
Posteggio 1 / Posteggio 2
Raggio di manovra R 700 mm
Distanza L1: centro macchina al bordo esterno del tavolo intercam-
biabile
1205 mm
Distanza L2: dal centro della macchina alla parete 1905 mm
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.3 Dimensioni e peso A partire dalla versione software SC 712.1 Edizione 05/2019
114
3.3.5 Baricentro
3.3.5.1 Baricentro della macchina
3

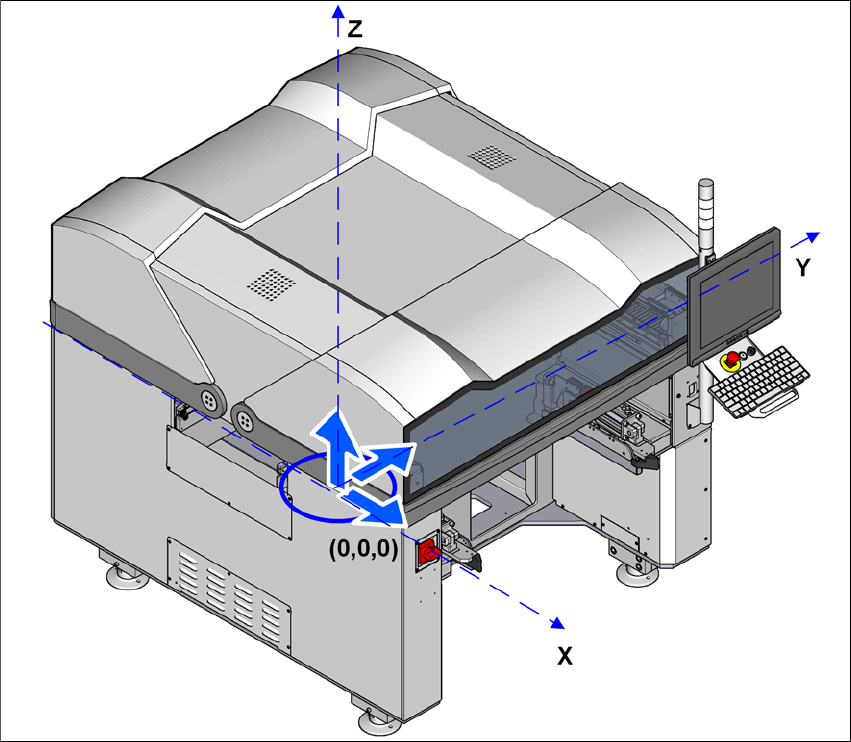

Fig. 3.3 - 8 Baricentro per macchine E by SIPLACE in millimetri
Coordinata X 0 mm
Coordinata Y 0 mm
Coordinata Z 721 mm
Le coordinate del baricentro sono valide per una macchina con altezza di convogliamento CST di
900 mm.
