Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli A partire dalla versione software SC 712.1 Edizione 05/2019 3.4 Q uadro d'insieme moduli 115 3.4 Quadro d'insieme moduli 3.4.1 Quadro d'insie …
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.3 Dimensioni e peso A partire dalla versione software SC 712.1 Edizione 05/2019
114
3.3.5 Baricentro
3.3.5.1 Baricentro della macchina
3
Fig. 3.3 - 8 Baricentro per macchine E by SIPLACE in millimetri
Coordinata X 0 mm
Coordinata Y 0 mm
Coordinata Z 721 mm
Le coordinate del baricentro sono valide per una macchina con altezza di convogliamento CST di
900 mm.
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.4 Quadro d'insieme moduli
115
3.4 Quadro d'insieme moduli
3.4.1 Quadro d'insieme moduli bilaterali su E by SIPLACE
3
3

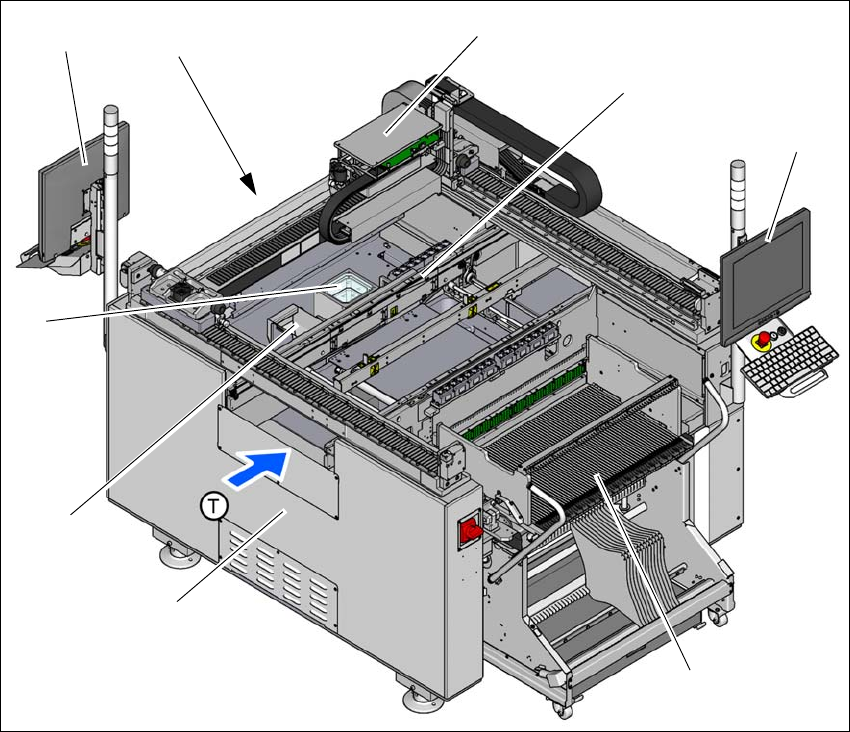

Fig. 3.4 - 1 Macchina E by SIPLACE bilaterale - quadro d'insieme dei moduli
(1) Modulo base
(2) Contenitore degli scarti
(3) Videocamere fisse (optional)
(4) Monitor con tastiera (2x) al posteggio 2 (optional)
(5) Posteggio 2 con dispositivo di caricamento, dispositivo di taglio cinghia e canale della cinghia
vuota
(6) Portale con testa di montaggio (secondo la configurazione)
(7) Convogliatore di circuiti stampati (convogliatore singolo)
(8) Monitor con tastiera (2x) al posteggio 1
(9) Tavolo intercambiabile a posteggio 1
(T) Direzione di convogliamento circuito stampato
(1)
(6)
(7)
(8)
(9)
(4)
(5)
(3)
(2)
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.4 Quadro d'insieme moduli A partire dalla versione software SC 712.1 Edizione 05/2019
116
3.4.2 Quadro d'insieme moduli monopostazione su E by SIPLACE
3
3

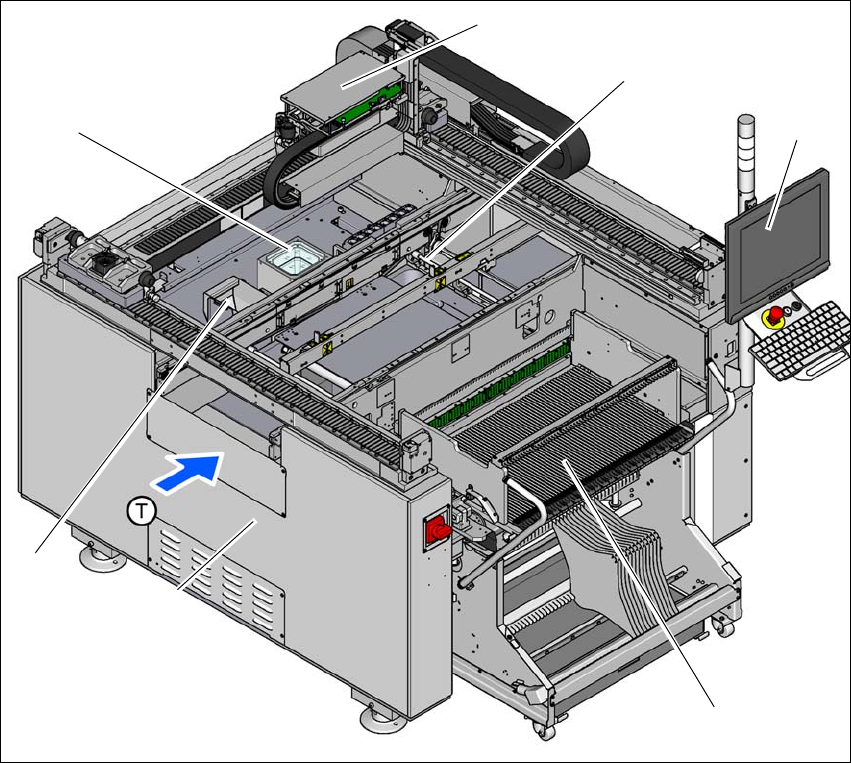

Fig. 3.4 - 2 Macchina E by SIPLACE monopostazione - quadro d'insieme dei moduli
(1) Modulo base
(2) Contenitore degli scarti
(3) Videocamere fisse (optional)
(4) Portale con testa di montaggio (secondo la configurazione)
(5) Convogliatore di circuiti stampati (convogliatore singolo)
(6) Monitor con tastiera al posteggio 1
(7) Tavolo intercambiabile a posteggio 1
(T) Direzione di convogliamento circuito stampato
(1)
(4)
(5)
(6)
(7)
(2)
(3)
