Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli A partire dalla versione software SC 712.1 Edizione 05/2019 3.5 T esta di montaggio 121 3.5.2 SIPLACE CP12 per montaggio ad alta velocità Articolo n. 030825 …
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.5 Testa di montaggio A partire dalla versione software SC 712.1 Edizione 05/2019
120

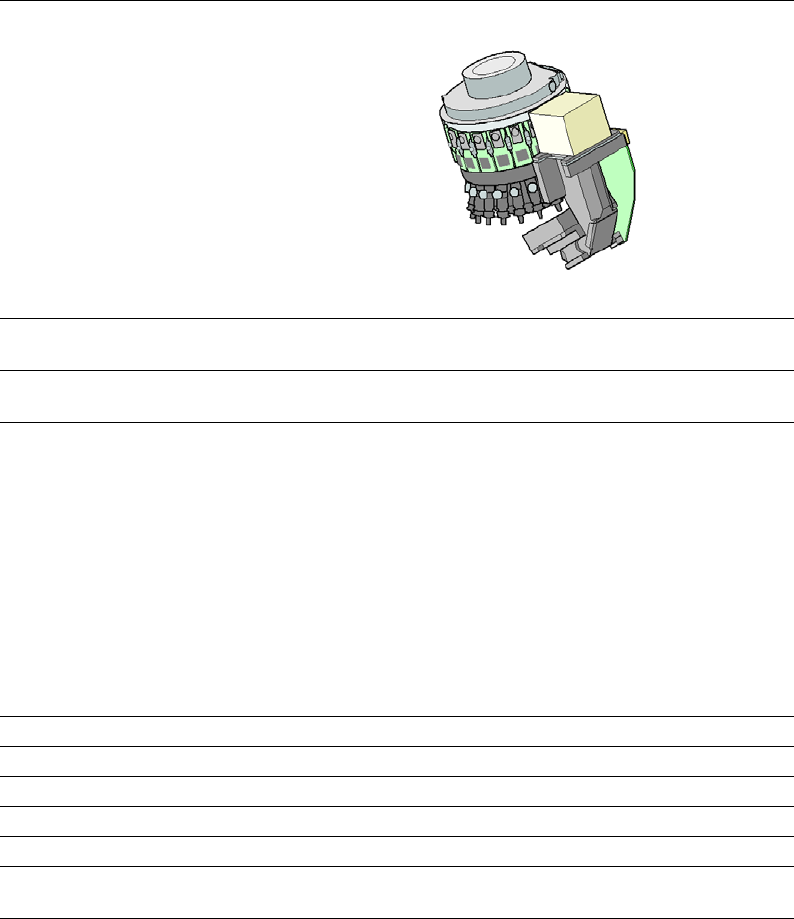

3.5.1.4 Dati tecnici SIPLACE CP14
3
SIPLACE CP14
con videocamera CO tipo 23
GigE
Gamma CO
*a
*)a Ricordare che la gamma di componenti CO montabili viene influenzata anche dalle geometrie delle
piazzole, dagli standard specifici del cliente e dalle tolleranze d'imballaggio dei CO.
Da 01005 a 2220, Melf, SOT,
SOD
Specifiche CO
Altezza max.
Reticolo min. piedini
Larghezza min. piedini
Min. reticolo sfere
Diametro min. sfere
Dimensioni min.
Dimensioni max.
Peso max
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
0,25 g
Forza d'appoggio programmabile 1,3 - 4,5 N
Tipi di pipette 4xxx
Precisione X-/Y
*b
*)b Il livello di precisione delle SIPLACE viene misurato nei test di collaudo delle macchine. Esso corri-
sponde alle condizioni che sono specificate nelle condizioni di fornitura e prestazioni assicurate da
SIPLACE.
± 41 µm / 3σ
Precisione angolare ± 0,5° / 3σ
Piani di illuminazione 5
Possibilità di regolazione dei piani
di illuminazione
256
5
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.5 Testa di montaggio
121
3.5.2 SIPLACE CP12 per montaggio ad alta velocità
Articolo n. 03082532-xx SIPLACE CP12
Articolo n. 03101672-xx Videocamera Co, tipo 30 GigE
3
Fig. 3.5 - 3 SIPLACE CP12 - Gruppo funzionale, parte 1
3
(1) Generatore del vuoto
(2) Stazione rotante, asse DP
(3) Stella con 12 bussole, asse stella
(4) Valvola di regolazione dell'aria compressa
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.5 Testa di montaggio A partire dalla versione software SC 712.1 Edizione 05/2019
122
(5) Silenziatore
3
Fig. 3.5 - 4 SIPLACE CP12 - Gruppi funzionali, parte 2
3
(1) Scheda del distributore intermedio (sotto la copertura)
(2) Azionamento della stella - motore DR
(3) Motore asse Z
(4) Servomotore valvole
(5) Videocamera CO, tipo 30 GigE
