3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE 3.5 Testa di montaggio A partire dalla versione software SC 712. 1 Edizione 05/2019 122 (5) Silenziatore 3 Fig. 3.5 - 4 SIPLACE CP12 - Gruppi funzionali, par…
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.5 Testa di montaggio
121
3.5.2 SIPLACE CP12 per montaggio ad alta velocità
Articolo n. 03082532-xx SIPLACE CP12
Articolo n. 03101672-xx Videocamera Co, tipo 30 GigE
3

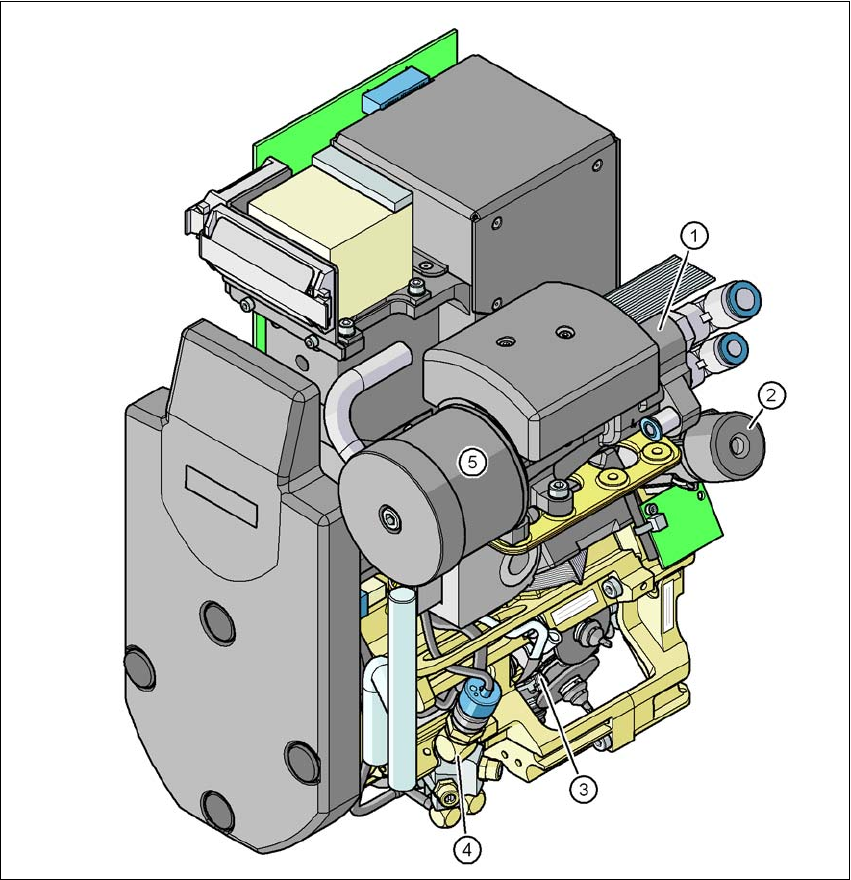

Fig. 3.5 - 3 SIPLACE CP12 - Gruppo funzionale, parte 1
3
(1) Generatore del vuoto
(2) Stazione rotante, asse DP
(3) Stella con 12 bussole, asse stella
(4) Valvola di regolazione dell'aria compressa
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.5 Testa di montaggio A partire dalla versione software SC 712.1 Edizione 05/2019
122
(5) Silenziatore
3

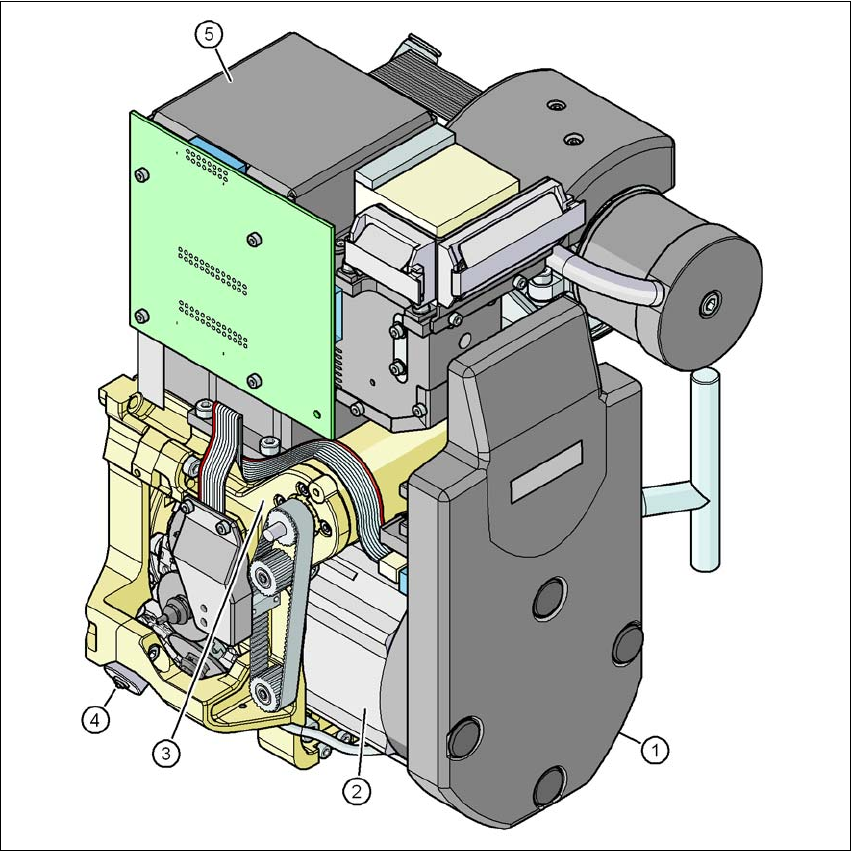

Fig. 3.5 - 4 SIPLACE CP12 - Gruppi funzionali, parte 2
3
(1) Scheda del distributore intermedio (sotto la copertura)
(2) Azionamento della stella - motore DR
(3) Motore asse Z
(4) Servomotore valvole
(5) Videocamera CO, tipo 30 GigE
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.5 Testa di montaggio
123
3.5.2.1 Descrizione
SIPLACE CP12 funziona in base al principio del Collect&Place, vale a dire che nell'ambito di un
ciclo la testa di montaggio preleva dodici componenti, centrati otticamente mentre vengono tra-
sportati alla posizione di montaggio e ruotati nella necessaria posizione di montaggio. Con l'aiuto
di un getto d'aria vengono poi depositati delicatamente e nell'esatta posizione sul circuito stam-
pato. Diversamente dai classici Chipshooter, le dodici pipette della SIPLACE CP12 ruotano attor-
no ad un asse orizzontale. Un accorgimento che non solo consente di risparmiare spazio: grazie
al diametro ridotto vengono generate, rispetto ai classici Chipshooter, forze centrifughe sensibil-
mente inferiori. Ciò riduce notevolmente il rischio che i componenti scivolino durante il trasporto.
Un altro vantaggio: il tempo ciclo di SIPLACE CP12 è uguale per tutti i componenti in modo che
le prestazioni di montaggio non dipendano dalle dimensioni dei componenti.
3.5.2.2 Sensore del contenitore scarti CO
Articolo n. 03103405-xx Sensore per il contenitore degli scarti CO
Il sensore per il contenitore degli scarti CO controlla se il relativo contenitore è posizionato corret-
tamente sul supporto.
– Se il contenitore degli scarti non è stato inserito correttamente, la macchina non si avvia.
– Se il contenitore degli scarti si stacca dal supporto durante il processo di montaggio, la mac-
china viene arrestata subito per evitare il pericolo di collisione della testa.
Ogni contenitore degli scarti viene monitorato da un proprio sensore.
