Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.5 Testa di montaggio
123
3.5.2.1 Descrizione
SIPLACE CP12 funziona in base al principio del Collect&Place, vale a dire che nell'ambito di un
ciclo la testa di montaggio preleva dodici componenti, centrati otticamente mentre vengono tra-
sportati alla posizione di montaggio e ruotati nella necessaria posizione di montaggio. Con l'aiuto
di un getto d'aria vengono poi depositati delicatamente e nell'esatta posizione sul circuito stam-
pato. Diversamente dai classici Chipshooter, le dodici pipette della SIPLACE CP12 ruotano attor-
no ad un asse orizzontale. Un accorgimento che non solo consente di risparmiare spazio: grazie
al diametro ridotto vengono generate, rispetto ai classici Chipshooter, forze centrifughe sensibil-
mente inferiori. Ciò riduce notevolmente il rischio che i componenti scivolino durante il trasporto.
Un altro vantaggio: il tempo ciclo di SIPLACE CP12 è uguale per tutti i componenti in modo che
le prestazioni di montaggio non dipendano dalle dimensioni dei componenti.
3.5.2.2 Sensore del contenitore scarti CO
Articolo n. 03103405-xx Sensore per il contenitore degli scarti CO
Il sensore per il contenitore degli scarti CO controlla se il relativo contenitore è posizionato corret-
tamente sul supporto.
– Se il contenitore degli scarti non è stato inserito correttamente, la macchina non si avvia.
– Se il contenitore degli scarti si stacca dal supporto durante il processo di montaggio, la mac-
china viene arrestata subito per evitare il pericolo di collisione della testa.
Ogni contenitore degli scarti viene monitorato da un proprio sensore.
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.5 Testa di montaggio A partire dalla versione software SC 712.1 Edizione 05/2019
124
3.5.2.3 Dati tecnici
3
3.5.2.4 Funzionamento con pompa del vuoto
Una pompa del vuoto è usata per SIPLACE CP12 per realizzare un vuoto efficiente (vedi sezione
3.5.4
, pagina 129).
SIPLACE CP12
con videocamera CO tipo 30 GigE
Gamma CO
*a
01005fino a Flip Chip, Bare Die, PLCC44, BGA, µBGA, TSOP, QFP, SO
fino a SO32, DRAM
Specifica CO
Altezza max.
Max. altezza con testa PP
Reticolo min. piedini
Largh. min. piedini
Min. reticolo sfere
Min. diametro sfere
Dimensioni min
Dimensioni max
*b
Peso max.
7.5 mm
*c
8.5 mm
*d
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 x 0,2 mm²
18,7 x 18,7 mm²
2 g
Tipi di pipette 30xx
Precisione X-/Y
*e
± 41 μm/3σ
Precisione angolare ± 0,5°/3σ
Gamma CO 98,5%
Piani di illuminazione 5
Possibilità di regolazione dei piani di
illuminazione
256
5
*)a Ricordare che la gamma di componenti CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli standard
specifici del cliente e dalle tolleranze d'imballaggio dei CO.
*)b Per montaggio ad alto volume con involucri 01005 si consiglia di utilizzare la testa CP12 con l'involucro opzionale 01005,
che contiene pipette e segmenti con forza d'appoggio ridotta.
*)c Con configurazione delle singole teste.
*)d 19 mm con configurazione testa PP configurazione, togliendo una pipetta.
*)e Il valore di precisione è stato misurato sulla scorta delle norme neutrali IPC.
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.5 Testa di montaggio
125
3.5.3 SIPLACE CP6 per assemblaggio IC ad alta velocità
Articolo n. 03105986-xx SIPLACE CP6
Articolo n. 03101672-xx Videocamera Co, tipo 30 GigE
3

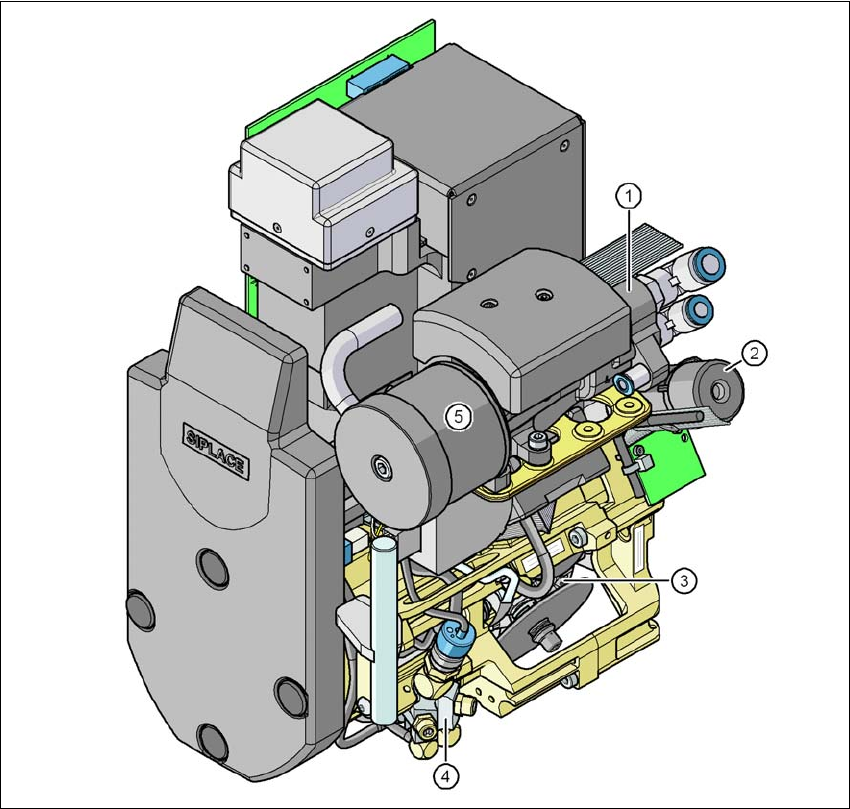

Fig. 3.5 - 5 SIPLACE CP6 - Gruppo funzionale, parte 1
(1) Generatore del vuoto
(2) Stazione rotante, asse DP
(3) Stella con 6 bussole - asse stella
(4) Valvola di regolazione dell'aria compressa
(5) Silenziatore
