3.5.2.3 Dati tecnici
3
3.5.2.4 Funzionamento con pompa del vuoto
Una pompa del vuoto è usata per SIPLACE CP12 per realizzare un vuoto efficiente (vedi sezione
3.5.4
, pagina 129).
SIPLACE CP12
con videocamera CO tipo 30 GigE
Gamma CO
*a
01005fino a Flip Chip, Bare Die, PLCC44, BGA, µBGA, TSOP, QFP, SO
fino a SO32, DRAM
Specifica CO
Altezza max.
Max. altezza con testa PP
Reticolo min. piedini
Largh. min. piedini
Min. reticolo sfere
Min. diametro sfere
Dimensioni min
Dimensioni max
*b
Peso max.
7.5 mm
*c
8.5 mm
*d
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 x 0,2 mm²
18,7 x 18,7 mm²
2 g
Tipi di pipette 30xx
Precisione X-/Y
*e
± 41 μm/3σ
Precisione angolare ± 0,5°/3σ
Gamma CO 98,5%
Piani di illuminazione 5
Possibilità di regolazione dei piani di
illuminazione
256
5
*)a Ricordare che la gamma di componenti CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli standard
specifici del cliente e dalle tolleranze d'imballaggio dei CO.
*)b Per montaggio ad alto volume con involucri 01005 si consiglia di utilizzare la testa CP12 con l'involucro opzionale 01005,
che contiene pipette e segmenti con forza d'appoggio ridotta.
*)c Con configurazione delle singole teste.
*)d 19 mm con configurazione testa PP configurazione, togliendo una pipetta.
*)e Il valore di precisione è stato misurato sulla scorta delle norme neutrali IPC.
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.5 Testa di montaggio
125
3.5.3 SIPLACE CP6 per assemblaggio IC ad alta velocità
Articolo n. 03105986-xx SIPLACE CP6
Articolo n. 03101672-xx Videocamera Co, tipo 30 GigE
3
Fig. 3.5 - 5 SIPLACE CP6 - Gruppo funzionale, parte 1
(1) Generatore del vuoto
(2) Stazione rotante, asse DP
(3) Stella con 6 bussole - asse stella
(4) Valvola di regolazione dell'aria compressa
(5) Silenziatore
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.5 Testa di montaggio A partire dalla versione software SC 712.1 Edizione 05/2019
126
3

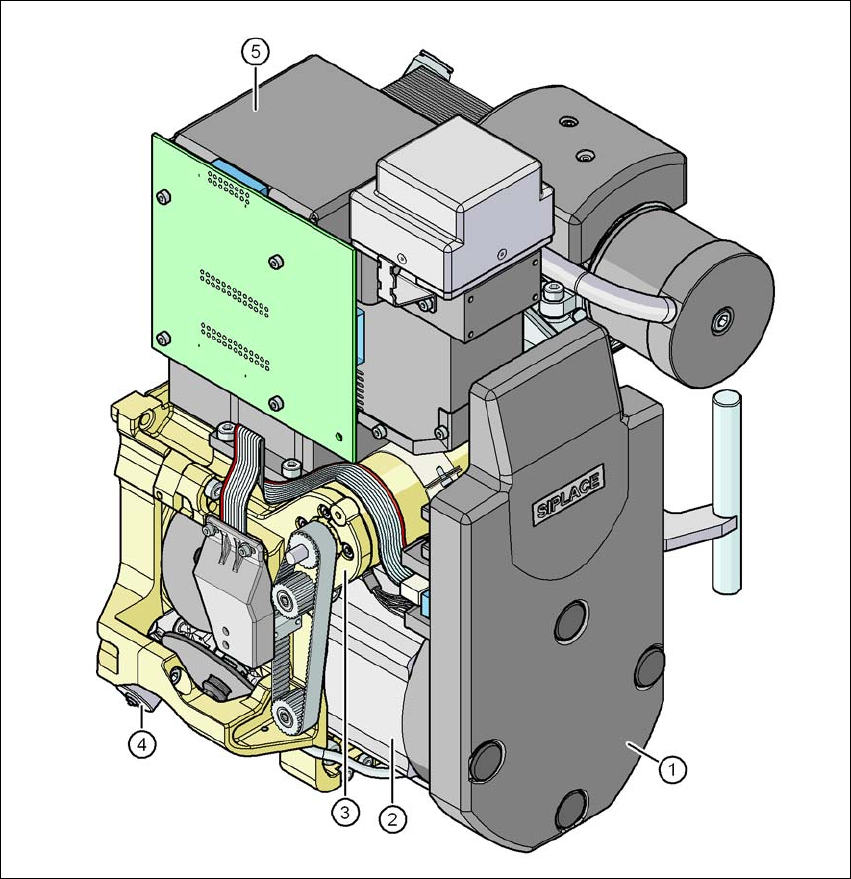

Fig. 3.5 - 6 SIPLACE CP6 - Gruppo funzionale, parte 2
3
(1) Distribuzione intermedia Board sotto il coperchio
(2) Azionamento della stella - motore DR
(3) Motore asse Z
(4) Servomotore valvole
(5) Videocamera CO, tipo 30 GigE
