Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli A partire dalla versione software SC 712.1 Edizione 05/2019 3.5 T esta di montaggio 129 3.5.4 Pompa del vuoto Ogni testa Collect&Place (SIPLAC E CP14/12/…
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.5 Testa di montaggio A partire dalla versione software SC 712.1 Edizione 05/2019
128
3.5.3.4 Dati tecnici
3

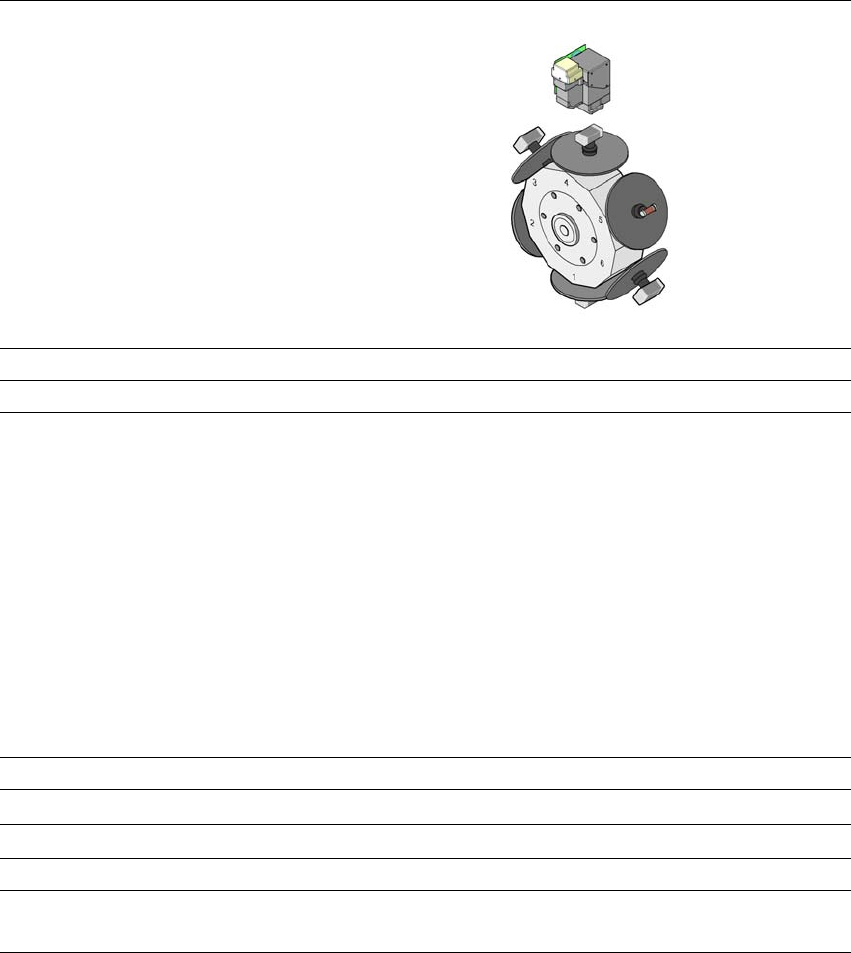

SIPLACE CP6
Caricamento della fotocamera, digitare 30 GigE
Gamma CO
*a
*)a Ricordare che la gamma di componenti CO montabili viene influenzata anche dalle geometrie delle piaz-
zole, dagli standard specifici del cliente e dalle tolleranze d'imballaggio dei CO.
0201 fino a 27 x 27 mm²
Specifica CO
Altezza max.
Reticolo min. piedini
Largh. min. piedini
Min. reticolo sfere
Min. diametro sfere
Dimensioni min
Dimensioni max
Peso max.
8.5 mm
*b
0,3 mm
0,15 mm
0,25 mm per CO <18 x 18 mm²
0,35 mm per CO ≥18 x 18 mm²
0,14 mm per CO < 18 x 18 mm²
0,2 mm per CO ≥18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
*)b 19 mm quando una pipetta viene rimossa, solo con configurazione della testa PP
Tipi di pipette 38xx, 39xx
Precisione X-/Y
*c
*)c Il valore di precisione è stato misurato sulla scorta delle norme neutrali IPC.
± 52,5 μm/3σ
Precisione angolare ± 0,225°/3σ
Piani di illuminazione 5
Possibilità di regolazione dei piani di
illuminazione
256
5
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.5 Testa di montaggio
129
3.5.4 Pompa del vuoto
Ogni testa Collect&Place (SIPLACE CP14/12/6) dispone di un proprio generatore del vuoto che
alimenta il circuito di tenuta e di montaggio con il vuoto necessario. Il generatore di vuoto per le
teste di montaggio funziona secondo il principio di Venturi. In esercizio con una pompa del vuoto,
il consumo di aria compressa della testa Collect&Place (SIPLACE CP14/12/6) si riduce notevol-
mente. Le spese di esercizio correnti si riducono in base all'entità delle spese per l'energia.
3
3

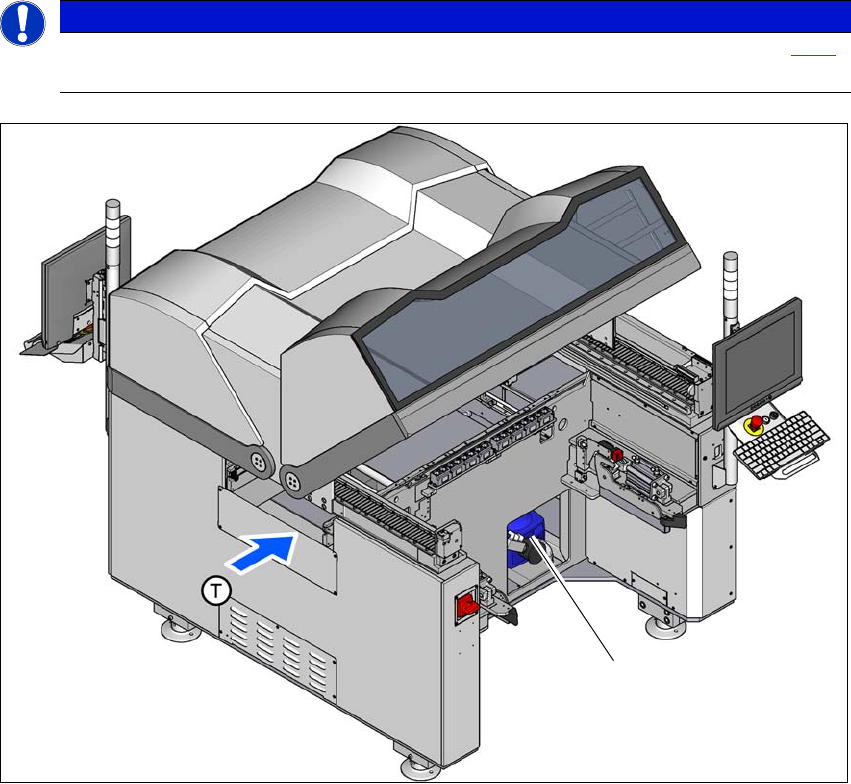

Fig. 3.5 - 7 Posizione della pompa del vuoto
(1) Posizione della pompa del vuoto
NOTA
I dati di consumo dell'aria compressa con pompa del vuoto si trovano nella sezione 3.2.4
,
pagina 105.
(1)
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.5 Testa di montaggio A partire dalla versione software SC 712.1 Edizione 05/2019
130
3.5.4.1 Indicazioni di sicurezza
3
3
AVVERTENZA
Si prega di rispettare le indicazioni di sicurezza 2.2.6, pagina 59.
AVVERTENZA
Seguire le Indicazioni di sicurezza per la pompa del vuoto nelle istruzioni per l'uso in
dotazione.
