Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli A partire dalla versione software SC 712.1 Edizione 05/2019 3.6 S istema di convogliamento del CST 141 3.6.4.2 Svergolamento del CST in fase di montaggio 3 3…
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.6 Sistema di convogliamento del CST A partire dalla versione software SC 712.1 Edizione 05/2019
140

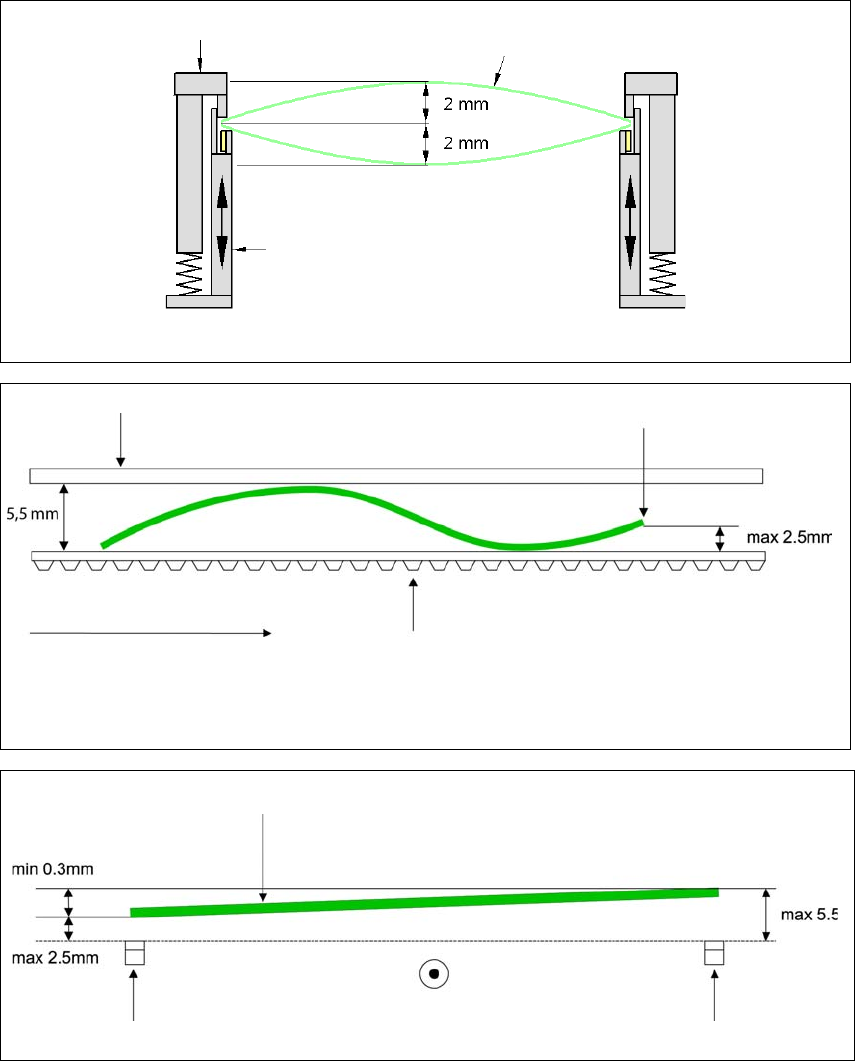

3.6.4 Definizione dello svergolamento del CST
3.6.4.1 Svergolamento del CST durante il convogliamento
3
3
3
Dispositivo mobile di bloccaggio
Bordo fisso di bloccaggio
Dispositivo mobile di bloccaggio
CST
Svergolamento del CST trasversalmente rispetto alla direzione di trasporto = max. 1 % della diagonale del
CST e comunque non oltre 2 mm
Bordo fisso di bloccaggio
Cinghia di trasporto
Direzione di convogliamento CST
Bordo anteriore circuito stampato
Svergolamento del CST nella direzione di convogliamento + spessore del CST < 5,5 mm.Apertura del bordo
anteriore circuito stampato max. 2,5 mm.
Bordo anteriore circuito stampato
Cinghia di trasporto sinistra
Cinghia di trasporto destra
Direzione di convogliamento CST
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.6 Sistema di convogliamento del CST
141
3.6.4.2 Svergolamento del CST in fase di montaggio
3
3
Le modifiche della posizione superficiale vengono applicate automaticamente con l'ausilio delle funzioni per
il teaching dell'altezza.
3
3
Svergolamento del CST verso l'alto max. 2 mm
Svergolamento del CST verso il basso max. 2 mm
0,5 mm
Per evitare un peggioramento della qualità dei montaggi e della velocità, si consiglia di utilizzare un
supporto per i CST, ad esempio il supporto Smart Pin, di modo che lo svergolamento verso il basso del
CST non superi 0,5 mm.
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.7 Vision system A partire dalla versione software SC 712.1 Edizione 05/2019
142
3.7 Vision system
3.7.1 Struttura
Su ogni testa Collect&Place è integrata una videocamera CO (SIPLACE CP14/12/6). La videoca-
mera CO, fissa, P&P tipo 33 GigE, tipo 36 GigE e tipo 25 GigE per la testa PP SIPLACE TH/SI-
PLACE è fissata al telaio della macchina.
Con l'aiuto del
modulo Vision CO
si determina
– la posizione esatta del componente sulla pipetta
– la geometria del contenitore del componente.
Il
modulo Vision CST,
con l'aiuto di mire poste sul circuito stampato, calcola
– la posizione del circuito stampato
– il suo angolo di rotazione
– la deformazione del circuito stampato.
Le videocamere CST sono fissate al lato inferiore dei portali. Con l'aiuto di mire poste sui
moduli
di alimentazione
, esse determinano la posizione di prelievo esatta dei componenti, un fattore
estremamente importante soprattutto per i piccoli componenti.
