1 Introduzione Istruzioni per l'uso E by SIPLACE
1.1 E by SIPLACE monopostazione A partire dalla versione software SC 712.1 Edizione 05/2019
14
1.1 E by SIPLACE monopostazione
1.1.1 E by SIPLACE con tavolo intercambiabile al posteggio 1
1

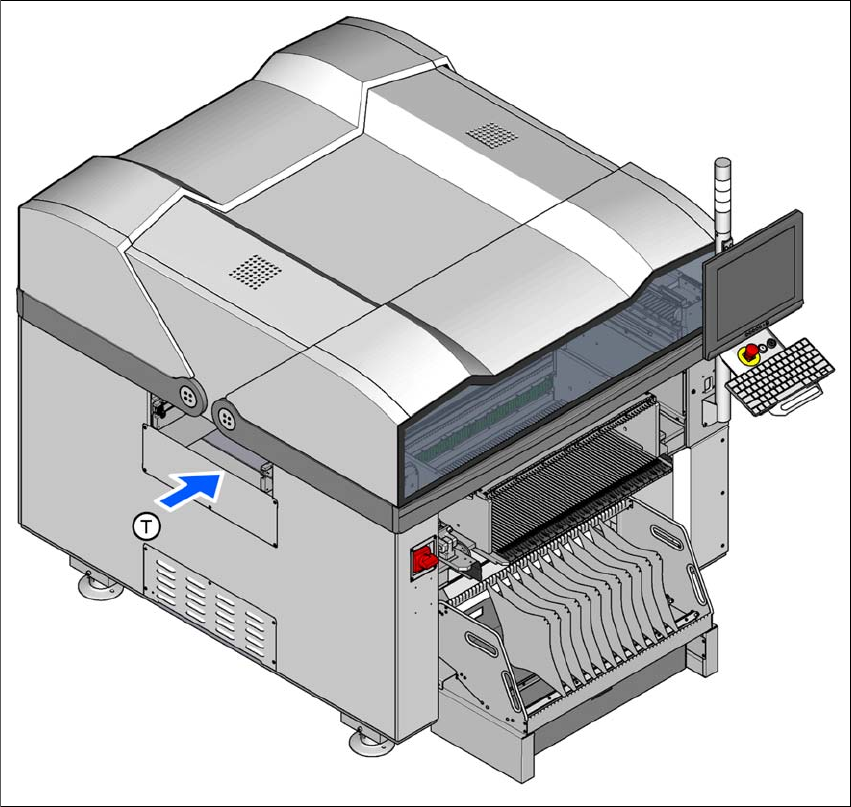

Fig. 1.1 - 1 Macchina monopostazione per il montaggio di componenti E by SIPLACE con tavolo fisso o tavolo inter
-
cambiabile al posteggio 1
(T) Direzione di convogliamento circuito stampato
Istruzioni per l'uso E by SIPLACE 1 Introduzione
A partire dalla versione software SC 712.1 Edizione 05/2019 1.1 E by SIPLACE monopostazione
15
Le macchine per il montaggio di componenti E by SIPLACE si distinguono per quanto segue:
– precisione elevatissima
– prestazioni di montaggio fino ai valori massimi dei più avanzati standard di processo
– una vasta gamma di componenti, dal formato 01005 fino alle dimensioni 200 x 110 mm.
Per il processo dei componenti sono a disposizione le seguenti modalità di montaggio:
– Collect&Place e
– Pick&Place
Le macchine per il montaggio di componenti E by SIPLACE dispongono di un portale. Un quadro
riassuntivo delle varie configurazioni disponibili per le teste di montaggio si trova nella sezione
3.1.1
a partire da pagina 101.
È possibile posizionare precisamente e velocemente le teste di montaggio una indipendente-
mente dall'altra in direzione X e Y con motori lineari.
Le macchine E by SIPLACE sostengono il convogliatore singolo SIPLACE.
Un tavolo intercambiabile si trova al posteggio 1 per l'alimentazione dei componenti. Al posteggio
2 non c'è un tavolo CO per la messa a disposizione dei componenti.
1 Introduzione Istruzioni per l'uso E by SIPLACE
1.1 E by SIPLACE monopostazione A partire dalla versione software SC 712.1 Edizione 05/2019
16
1.1.2 E by SIPLACE con tavolo fisso al posteggio 1
1

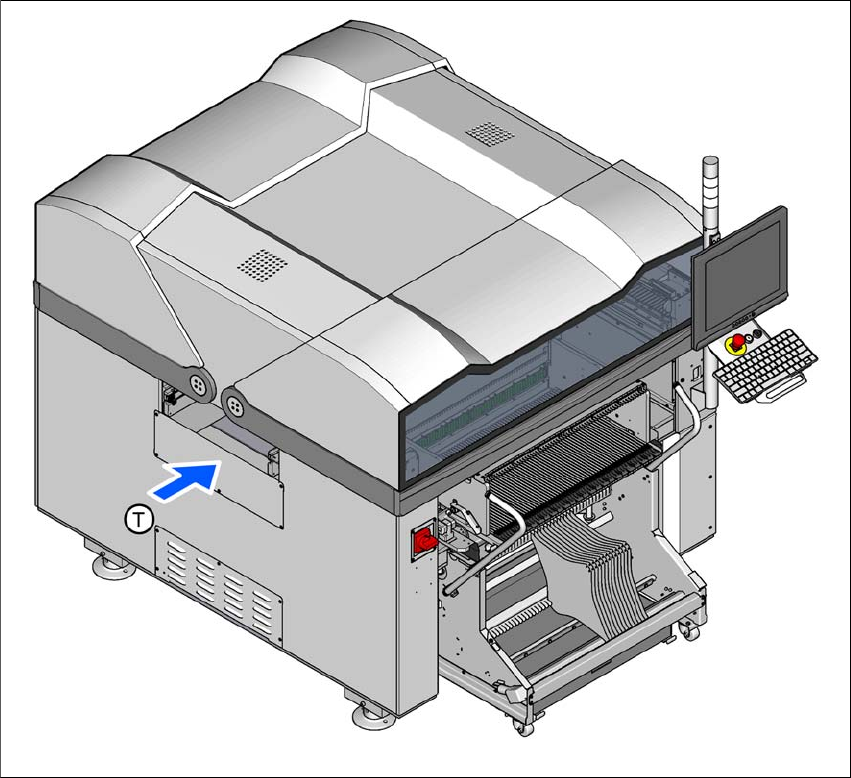

Fig. 1.1 - 2 Macchina monopostazione per il montaggio di componenti E by SIPLACE con tavolo fisso al posteggio 1
(T) Direzione di convogliamento circuito stampato
