3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE 3.9 Alternativa ai moduli di alim entazione E by SIPLACE A partir e dalla versione software SC 712.1 Ed izione 05/2019 156 3.9.4 SIPLACE Pow erAdaptor E Arti…
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.9 Alternativa ai moduli di alimentazione E by SIPLACE
155
3.9.3 SIPLACE LDU E
SIPLACE LDU E viene utilizzato per trattare flip chip e componenti CSP con flussante. Il conteni-
tore del flussante scivola con un movimento lineare sopra la piastra dipping e bagna la cavità po-
sta nella piastra con uno strato di flussante (di spessore predefinito). I parametri di bagnabilità di
un componente con il flussante sono predefiniti in SIPLACE Pro. Il componente viene bagnato e
lo strato di flussante ricostituito. Questa sequenza garantisce condizioni di lavorazione coerenti
dei componenti. Durante la configurazione, SIPLACE LDU E viene considerato alla stregua di un
modulo di alimentazione indipendente. Grazie a una funzione di riscaldamento aggiuntiva è pos-
sibile aumentare la viscosità del flussante. Occupa 9 posteggi di un modulo di alimentazione E da
8 mm.
3

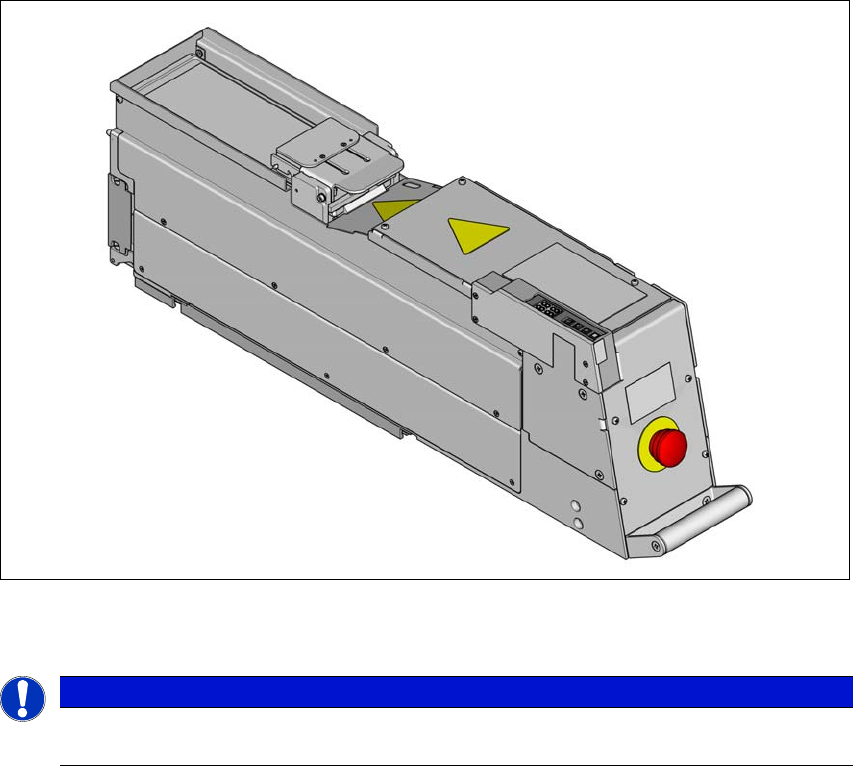

Fig. 3.9 - 2 SIPLACE LDU E
NOTA
Non utilizzabile per SIPLACE E-Pro
SIPLACE LDU E non può essere impiegato per SIPLACE E Pro.
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.9 Alternativa ai moduli di alimentazione E by SIPLACE A partire dalla versione software SC 712.1 Edizione 05/2019
156
3.9.4 SIPLACE PowerAdaptor E
Articolo n. 03113102-xx SIPLACE PowerAdaptor E
SIPLACE PowerAdaptor E alimenta elettricamente un singolo modulo per consentire una confi-
gurazione offline. Questo apparecchio può essere poggiato o su un tavolo piano oppure fissato
alla SIPLACE Preparation Table E (vedi Sezione6.8 a pagina300).
3

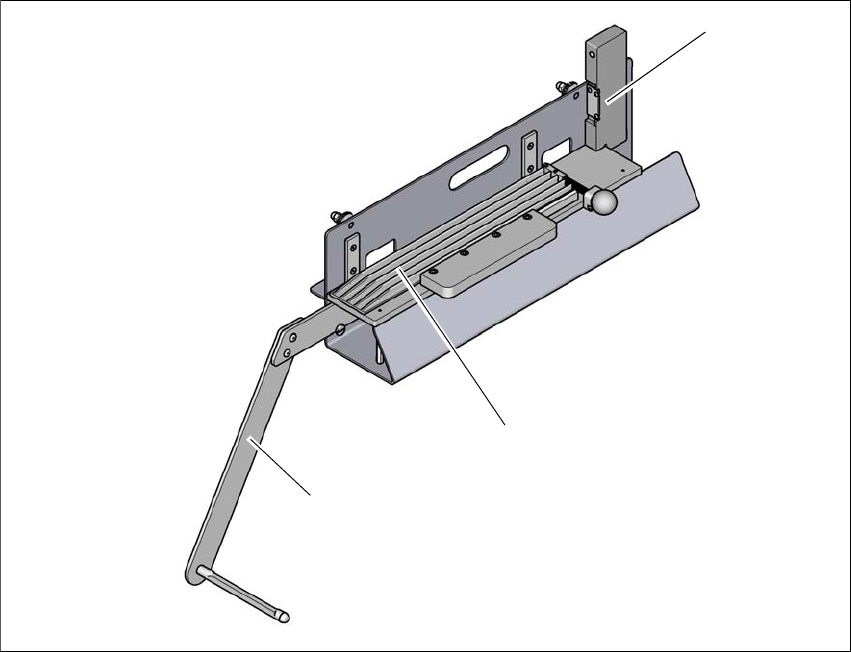

Fig. 3.9 - 3 SIPLACE PowerAdaptor E
(1) Supporto del rullo della cinghia
(2) Profilo per la guida dei moduli di alimentazione
(3) Interfaccia Pogo-Pin
3.9.4.1 Descrizione
Con SIPLACE PowerAdaptor E è possibile utilizzare SIPLACE SmartFeeder E al di fuori della
macchina e della zona di allestimento. SIPLACE PowerAdaptor E presenta un telaio di alluminio
con profilo di guida per alloggiare e guidare i moduli di alimentazione. Come per il tavolo intercam-
biabile, il modulo di alimentazione viene posizionato e inserito sul profilo di guida, fino al completo
blocco in posizione della spina di centraggio.
(3)
(2)
(1)
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.9 Alternativa ai moduli di alimentazione E by SIPLACE
157
3.9.4.2 Utilizzo
SIPLACE PowerAdaptor E viene utilizzato per eseguire la verifica, la manutenzione e la ripara-
zione di SIPLACE SmartFeeder E. Inoltre può essere utilizzato nell'ambito della produzione di
CST per il pre-allestimento. Il supporto del rullo della cinghia viene applicato anche alla piastra di
base. Se la cinghia con i componenti è inserita è possibile verificare il passo, la posizione di pre-
lievo e la velocità di convogliamento, oppure impostarli nuovamente. Nelle istruzioni per l'uso det-
tagliate vengono descritti l'utilizzo e le operazioni di assistenza necessarie per SIPLACE
PowerAdaptor E.
3.9.4.3 Dotazione di fornitura
– SIPLACE PowerAdaptor E
– Alimentatore, 100 - 120 / 200 - 240 V~, +24V-, 3,0 A
– Piastra base con braccio del rullo della cinghia
