Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli A partire dalla versione software SC 712.1 Edizione 05/2019 3.10 Tavolo intercambiabile p er E by SIPLACE 159 3 Fig. 3.10 - 2 Tavolo intercambiabile, E by SI…
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.10 Tavolo intercambiabile per E by SIPLACE A partire dalla versione software SC 712.1 Edizione 05/2019
158
3.10 Tavolo intercambiabile per E by SIPLACE
Articolo n. 03104678-xx Tavolo intercambiabile per E by SIPLACE con 60 tracce
I tavoli intercambiabili sono moduli autonomi che possono essere allestiti con SIPLACE SmartFe-
eder E.
3

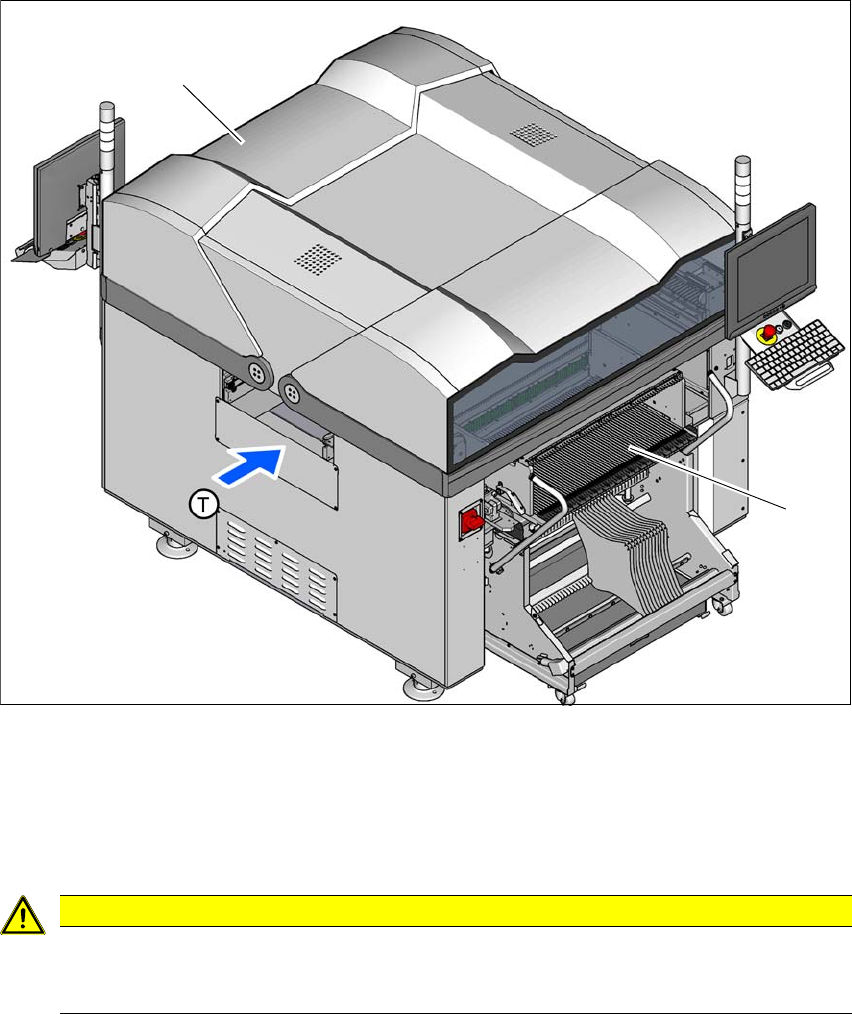

Fig. 3.10 - 1 Posteggi del tavolo intercambiabile, E by SIPLACE (esempio - macchina bipostazione)
(1) Posteggio 1
(2) Posteggio 2
(T) Direzione di convogliamento circuito stampato
3
ATTENZIONE
I tavoli intercambiabili E by SIPLACE possono essere agganciati solo ai posteggi dove è
stato applicato il dispositivo di caricamento del tavolo intercambiabile per E by SIPLACE
(fig. 5.16 - 3, pagina 251).
(1)
(2)
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.10 Tavolo intercambiabile per E by SIPLACE
159
3
Fig. 3.10 - 2 Tavolo intercambiabile, E by SIPLACE
(1) Tavolo intercambiabile con 60 tracce
(1)
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.10 Tavolo intercambiabile per E by SIPLACE A partire dalla versione software SC 712.1 Edizione 05/2019
160
3.10.1 Struttura
Il tavolo intercambiabile è composto sostanzialmente da un telaio munito di ruote, dal tavolo in-
tercambiabile per accogliere i moduli di alimentazione, dal contenitore dei rulli cinghia e dal con-
tenitore scarti cinghia.
3
Fig. 3.10 - 3 Tavolo intercambiabile, E by SIPLACE con 60 tracce - Panoramica
(1) Telaio con ruote
(2) Tavolo intercambiabile
(3) Contenitore delle cinghie
(4) Contenitore scarti cinghia
(5) Maniglia
(6) Barra di centraggio
(1)
(2)
(5)
(4)
(3)
(6)
(5)
