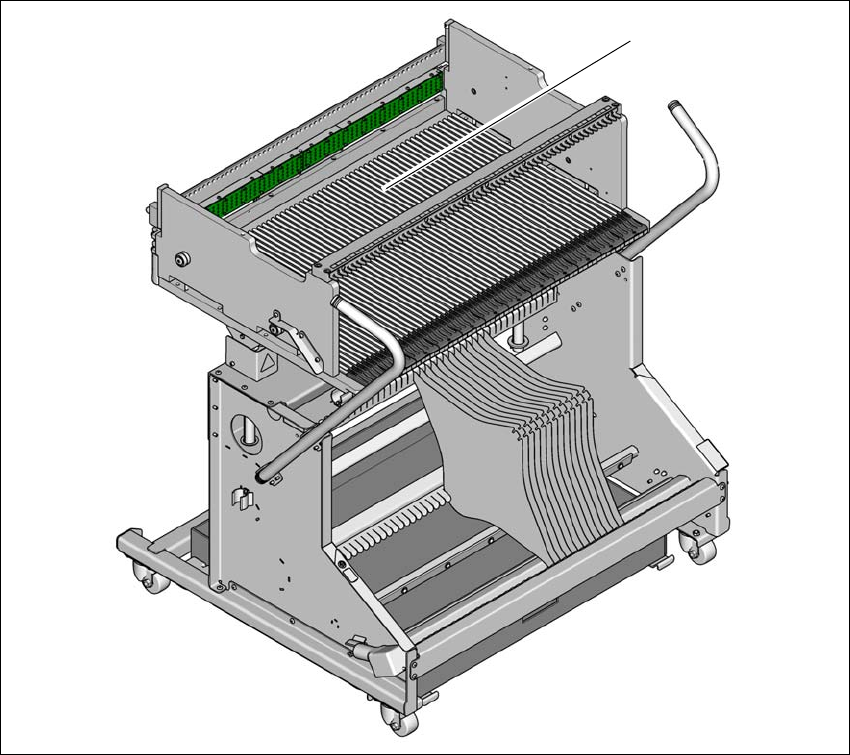

Fig. 3.10 - 2 Tavolo intercambiabile, E by SIPLACE
(1) Tavolo intercambiabile con 60 tracce
(1)
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.10 Tavolo intercambiabile per E by SIPLACE A partire dalla versione software SC 712.1 Edizione 05/2019
160
3.10.1 Struttura
Il tavolo intercambiabile è composto sostanzialmente da un telaio munito di ruote, dal tavolo in-
tercambiabile per accogliere i moduli di alimentazione, dal contenitore dei rulli cinghia e dal con-
tenitore scarti cinghia.
3

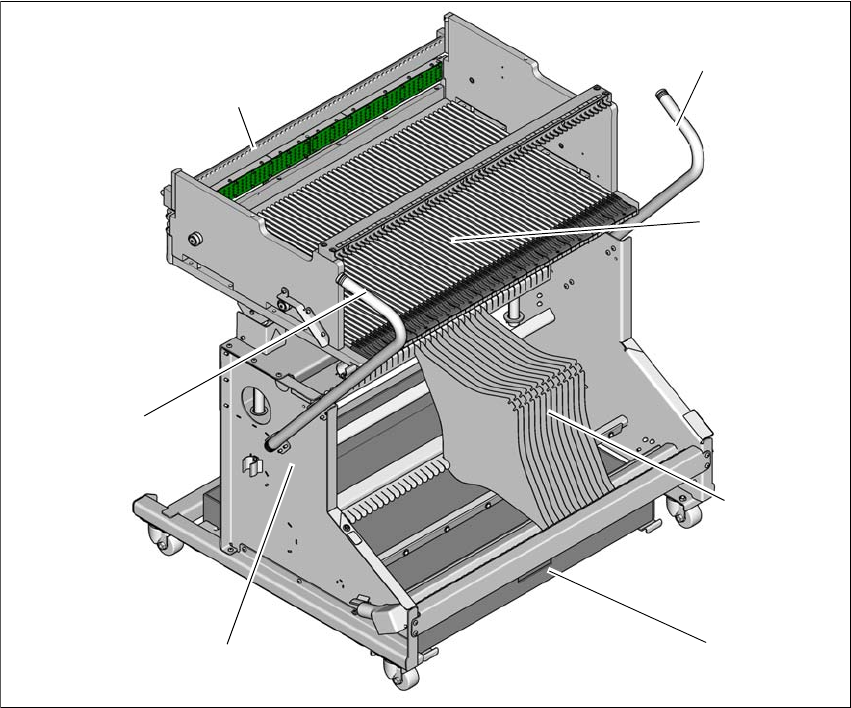

Fig. 3.10 - 3 Tavolo intercambiabile, E by SIPLACE con 60 tracce - Panoramica
(1) Telaio con ruote
(2) Tavolo intercambiabile
(3) Contenitore delle cinghie
(4) Contenitore scarti cinghia
(5) Maniglia
(6) Barra di centraggio
(1)
(2)
(5)
(4)
(3)
(6)
(5)
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.10 Tavolo intercambiabile per E by SIPLACE
161
3
3
3.10.2 Descrizione
Il container dei rulli della cinghia alloggia, nella versione standard, rulli di dimensioni massime pari
a 19" (483 mm).
Tra contenitore delle cinghie e tavolo intercambiabile, sia a destra che a sinistra, si trova uno spa-
zio di 5 mm per conservare i piani di allestimento.
Sul lato inferiore del telaio carrellato si trova il contenitore estraibile degli scarti cinghia. Gli scarti
cinghia tagliati finiscono tramite uno scivolo nel contenitore scarti della cinghia, che deve essere
svuotato regolarmente in base alla quantità di rifiuti accumulatisi.
3
ATTENZIONE
Rispettare le indicazioni di sicurezza!
Attenersi alle indicazioni di sicurezza riportate nella sezione 5.9.2, pagina 226, se
viene estratto il contenitore degli scarti della cinghia dal tavolo intercambiabile.
ATTENZIONE
Rischio di rottura delle maniglie!
Durante il trasporto del tavolo intercambiabile le maniglie potrebbero rompersi.
Durante il trasporto non sollevare mai il tavolo intercambiabile tenendolo per le ma-
niglie.
Utilizzare le maniglie solo per spingere il tavolo intercambiabile.
Utilizzare un carrello elevatore se si desidera trasportare il tavolo intercambiabile op-
pure sollevarlo da un pallet.
NOTA
Affinché la macchina possa funzionare tutti i tavoli intercambiabili sulla macchina devono
essere agganciati.
I posteggi devono essere occupati con moduli di alimentazione "dummy", come de-
scritto nella sezione 2.7.5.1
, pagina 87
