3.10.3 Dati tecnici
3
3.10.4 Mire sul tavolo intercambiabile
3

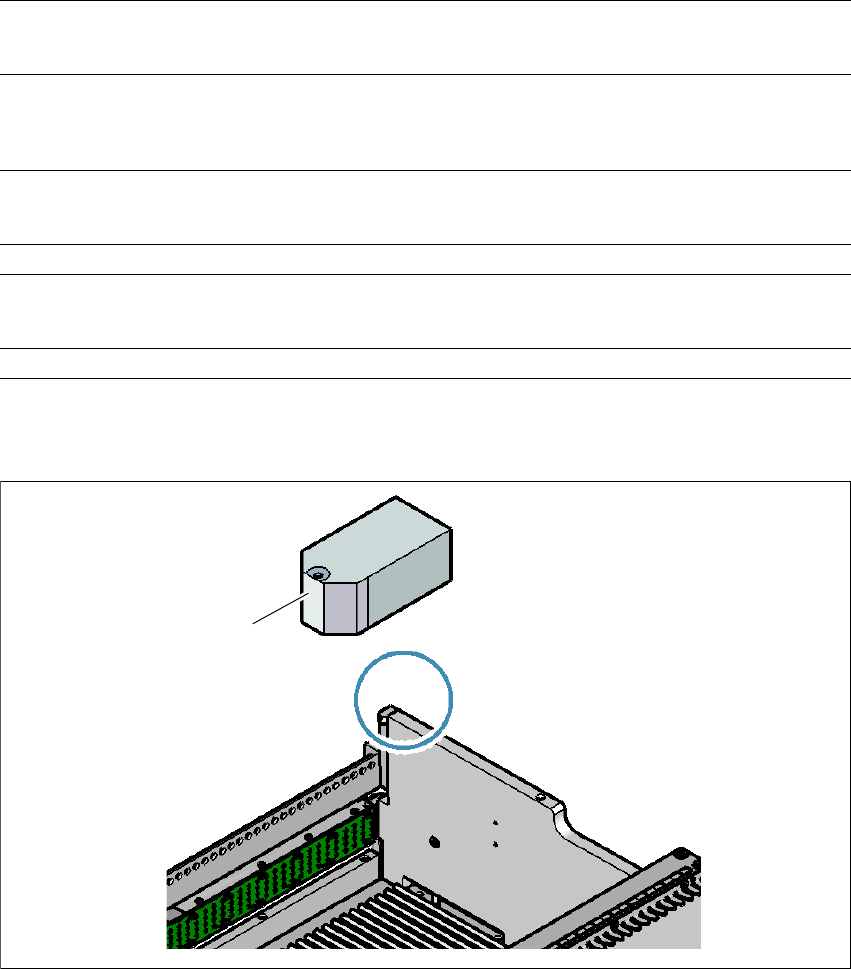

Fig. 3.10 - 4 Mire sul tavolo intercambiabile
(1) Mire sul tavolo intercambiabile
Dopo aver agganciato il tavolo intercambiabile, la macchina non trova le relative mire.
Nel caso di componenti con bordi di lunghezza inferiore a 0,5 mm, cioè componenti 0402 e più
piccoli, prima del prelievo del primo componente si calcola la posizione del componente e relativa
tasca della cinghia.
Dimensioni del tavolo intercambiabile
Tavolo intercambiabile con 60 tracce (lunghezza x larghezza) 735 mm x 820 mm
Altezza (altezza di convogliamento CST)
Standard
Opzione
Da 900 mm fino a 930 mm
950 mm
Peso del tavolo intercambiabile con 60 tracce
Senza moduli di alimentazione
Completamente equipaggiato con moduli di alimentazione
88 kg
138 kg
Diametro del rullo della cinghia fino a 483 mm (19“)
Posteggi per moduli di alimentazione
Tavolo intercambiabile con 60 tracce 60 convogliatori con SIPLACE
SmartFeeder 8 mm E
Tempo di sostituzione del tavolo intercambiabile < 1 minuto
(1)
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.10 Tavolo intercambiabile per E by SIPLACE
163
3.10.5 Tavolo intercambiabile per E by SIPLACE
La guida di scorrimento anteriore dei moduli di alimentazione viene poggiata sull'invito di inseri-
mento. Spingendolo in avanti il modulo di alimentazione scorre sul profilo guida fino alla barra di
battuta. La spina di centraggio "anteriore" di SIPLACE SmartFeeder E va ad innestarsi sul foro di
centraggio posto sulla barra di battuta. Allo stesso tempo il dente di bloccaggio del tavolo inter-
cambiabile si innesta sul rullo di bloccaggio del modulo di alimentazione. La spina di centraggio
"posteriore" sul lato superiore del modulo di alimentazione si inserisce nell'incavo della barra di
centraggio.
3
Fig. 3.10 - 5 Tavolo intercambiabile, vista lato posteriore
(1) Invito di inserimento
(2) Profilo guida
(3) Barra di bloccaggio per la guida e il blocco in posizione di SIPLACE SmartFeeder E
(4) Barra di centraggio
(1)
(2)
(3)
(4)
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.10 Tavolo intercambiabile per E by SIPLACE A partire dalla versione software SC 712.1 Edizione 05/2019
164
3
Fig. 3.10 - 6 Tavolo intercambiabile, vista lato anteriore
(1) Linguetta d'innesco per l'interruttore di sicurezza del circuito di ARRESTO DI EMERGENZA
(2) Spina di centraggio sul tavolo intercambiabile
(3) Contenitore scarti cinghia
(1)
(2)
(2)
(3)
