3.10.5 Tavolo intercambiabile per E by SIPLACE
La guida di scorrimento anteriore dei moduli di alimentazione viene poggiata sull'invito di inseri-
mento. Spingendolo in avanti il modulo di alimentazione scorre sul profilo guida fino alla barra di
battuta. La spina di centraggio "anteriore" di SIPLACE SmartFeeder E va ad innestarsi sul foro di
centraggio posto sulla barra di battuta. Allo stesso tempo il dente di bloccaggio del tavolo inter-
cambiabile si innesta sul rullo di bloccaggio del modulo di alimentazione. La spina di centraggio
"posteriore" sul lato superiore del modulo di alimentazione si inserisce nell'incavo della barra di
centraggio.
3

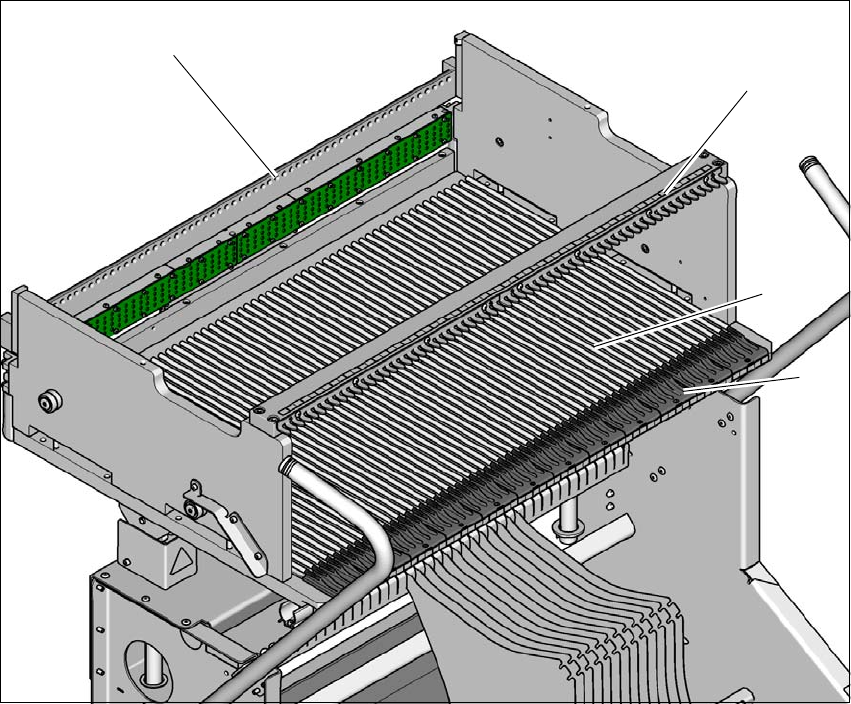

Fig. 3.10 - 5 Tavolo intercambiabile, vista lato posteriore
(1) Invito di inserimento
(2) Profilo guida
(3) Barra di bloccaggio per la guida e il blocco in posizione di SIPLACE SmartFeeder E
(4) Barra di centraggio
(1)
(2)
(3)
(4)
3 Dati tecnici e moduli Istruzioni per l'uso E by SIPLACE
3.10 Tavolo intercambiabile per E by SIPLACE A partire dalla versione software SC 712.1 Edizione 05/2019
164
3
Fig. 3.10 - 6 Tavolo intercambiabile, vista lato anteriore
(1) Linguetta d'innesco per l'interruttore di sicurezza del circuito di ARRESTO DI EMERGENZA
(2) Spina di centraggio sul tavolo intercambiabile
(3) Contenitore scarti cinghia
(1)
(2)
(2)
(3)
Istruzioni per l'uso E by SIPLACE 3 Dati tecnici e moduli
A partire dalla versione software SC 712.1 Edizione 05/2019 3.10 Tavolo intercambiabile per E by SIPLACE
165
3.10.6 Contenitore delle cinghie
3.10.6.1 Descrizione
Il contenitore delle cinghie può alloggiare rulli di diametro massimo pari a 19" (483 mm). L'impiego
dei divisori in lamiera è descritto nella sezione 5.10.4
pagina 230.
3
Fig. 3.10 - 7 Tavolo intercambiabile, E by SIPLACE, con contenitore delle cinghie
(1) Contenitore delle cinghie con divisori in lamiera
(2) Contenitore scarti cinghia
3
NOTA
Impiego di assi di innesto
Per le tavole di interscambio E by SIPLACE di norma non sono necessari assi di innesto.
Inserire gli assi di innesto se compare ripetutamente il messaggio di errore "Timeout"
su SIPLACE SmartFeeder E.
(1)
(2)
