Istruzioni per l'uso E by SIPLAC E 4 Installazione e messa in ese rcizio A partire dalla versione software SC 712.1 Edizione 05/2019 4.1 T rasporto e co nfigurazione alla consegna 175 4 4 Fig. 4.1 - 3 Superfici di a…
4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.1 Trasporto e configurazione alla consegna A partire dalla versione software SC 712.1 Edizione 05/2019
174
4.1.5.2 Mezzi di trasporto
Per il trasporto della macchina utilizzare un elevatore a forche con le seguenti specifiche:
4.1.5.3 Punti di appoggio dell'elevatore a forche sulla macchina
La figura 4.1 - 3, pagina 175 mostra i punti di appoggio dell'elevatore a forche sulla macchina per
sollevare la macchina dal pallet o trasportarla senza pallet.
4
4
4
Lunghezza della forche min. 1800 mm
Portata min. 5.000 kg
Distanza delle forche se scorre parallela alla direzione di convo-
gliamento dei CST
ca. 420 kg
NOTA
Come evitare danni alla macchina
In caso di percorsi lunghi, per evitare danni alla macchina trasportarla sempre con
pallet ed elevatore a forche.
AVVERTENZA
Orientamento della forca!
Prima
di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni
irreversibili alla macchina:
– disporre le forche parallelamente al convogliatore di circuiti stampati
– orientare sempre le forche centralmente rispetto alla macchina.
AVVERTENZA
Rischio di danneggiamento se la distanza tra le forche è eccessiva!
Se si aumenta la distanza tra le forche in modo tale che la macchina venga sollevata da
punti al di fuori della superficie di appoggio, il telaio può deformarsi e possono danneg-
giarsi cavi e condutture.
Le forche possono essere aperte solo fintanto che restano sempre all'interno della
superficie di appoggio del lato inferiore della macchina (vedi fig. 4.1 - 3, pagina 175).
Istruzioni per l'uso E by SIPLACE 4 Installazione e messa in esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 4.1 Trasporto e configurazione alla consegna
175
4
4

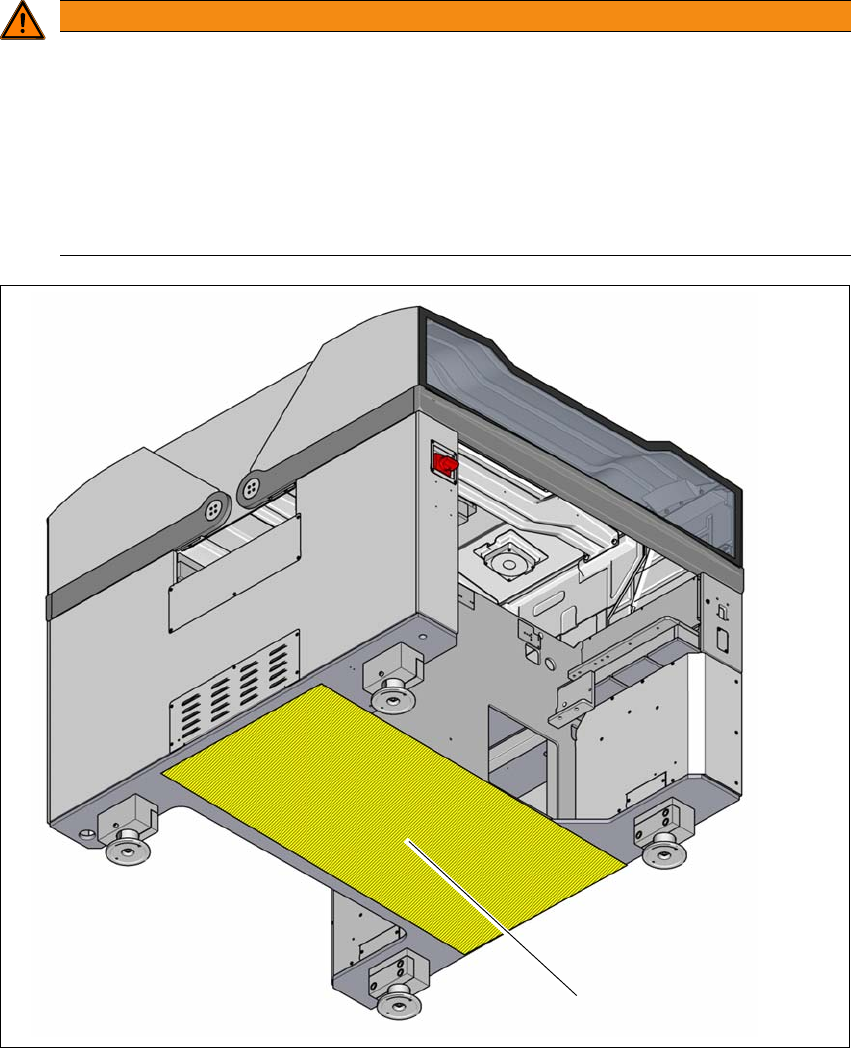

Fig. 4.1 - 3 Superfici di appoggio - forche parallele alla direzione di convogliamento dei circuiti stampati
(1) Superficie di appoggio per le forche dell'elevatore
AVVERTENZA
Rischio di danneggiamento con carico su un solo lato!
L'insistenza di tutto il carico sui piedi di un solo lato della macchina, ad es. in seguito al
suo ribaltamento, può provocare la deformazione dei piedi.
Quando si solleva la macchina assicurarsi di applicare un peso uniforme sulle forche.
Utilizzare una base solida tra le forche e la macchina.
È consigliabile che una seconda persona assista al sollevamento della macchina e
controlli che non si ribalti.
(1)
4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SC 712.1 Edizione 05/2019
176
4.1.5.4 Aspetti da osservare durante il trasporto
4
4.2 Infrastrutture nel luogo di installazione
4
4.2.1 Suggerimenti sulla condizione del pavimento
Il pavimento su cui poggia la macchina deve essere solido e piano, perché durante il funziona-
mento della macchina forze dinamiche possono provocare vibrazioni nel luogo di installazione.
L'entità di queste vibrazioni dipende dalla struttura del pavimento. Se sono rispettati i parametri
del carico del pavimento, sono adatti i seguenti pavimenti:
– coperture in cemento armato, ad es. le coperture dei capannoni industriali
– soletta base in cemento armato, ad es.i pavimenti in calcestruzzo di capannoni industriali
senza scantinato
– locali con pavimento doppio, sempre che nell'intercapedine sia inserita una fondazione sta-
bile. Le stesse condizioni di installazione per questa fondazione intermedia che può essere
realizzata in acciaio o calcestruzzo.
4.2.1.1 Massima planarità del suolo
Il pavimento su cui poggia la macchina deve presentare al massimo un dislivello dello 0,6%. Ciò
corrisponde a un dislivello di 5 mm (in direzione Y) e di 4 mm (in direzione X) lungo un tratto di
800 mm (ad es. la larghezza del tavolo intercambiabile).
4.2.1.2 Peso della macchina e densità di carico
I valori del peso della macchina della densità di carico sono riportati nella sezione 3.3.1, pagina
106.
AVVERTENZA
Rischio di danneggiamento!
La filettatura dei piedini della macchina nel telaio può rovinarsi strisciando sul pavimento
o in seguito a urti.
Durante il trasporto, accertarsi che tutti i piedi della macchina siano sollevati dal pa-
vimento.
NOTA
Osservare anche il documento "Netz- und Druckluftkonfiguration für SMD-Anlagen" (Con-
figurazione della rete e dell'aria compressa per impianti SMD (tedesco + inglese, art. n.
00197548-xx) ricevuto alla consegna delle macchine SIPLACE.
