4.2.2.2 Attacco dell'aria compressa alla macchina
4

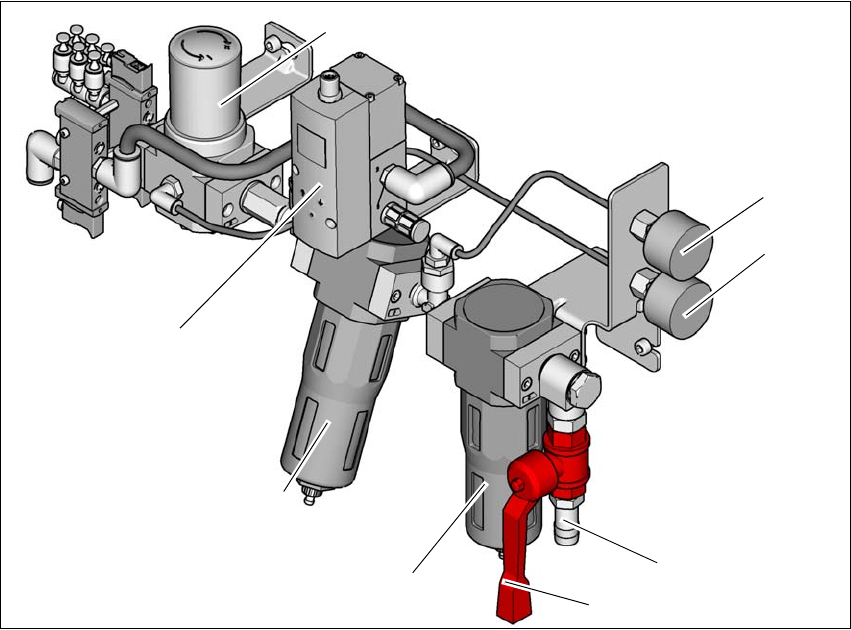

Fig. 4.2 - 1 Unità dell'aria compressa nella macchina
(1) Regolatore per la messa a disposizione di una fonte di aria regolata al dispositivo di taglio
della cinghia, allo scambiatore di pipette e alla tavola CO
(2) Manometro della pressione di ingresso
Pressione nominale: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (campo di visualizzazione: 0 - 1,0 MPa, 0
- 10 bar)
(3) Il manometro indica la pressione del regolatore (pos. 1),
Pressione desiderata: 0,45 - 0,5 MPa, 4,5 - 5,0 bar (campo di visualizzazione 0 - 0,6 MPa, 0
- 6 bar)
(4) Attacco dell'aria compressa
(5) Rubinetto di chiusura in posizione "APERTO"
(6) Filtro a maglia fine primario con elemento filtrante da 5 um per raggiungere la qualità di uscita
dell'aria ISO8573-1:2010 [2:7:3]
(7) Filtro a carbone secondario per raggiungere la qualità di uscita dell'aria ISO8573-1:2010
[1:4:1]
(8) Valvola proporzionale: ingresso (0,0 - 1,0 MPa, 0 - 10,0 bar) e uscita (0,46 - 0,5 MPa, 4,6 -
5,0 bar)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
Istruzioni per l'uso E by SIPLACE 4 Installazione e messa in esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 4.2 Infrastrutture nel luogo di installazione
179
4.2.3 Alimentazione di rete
4

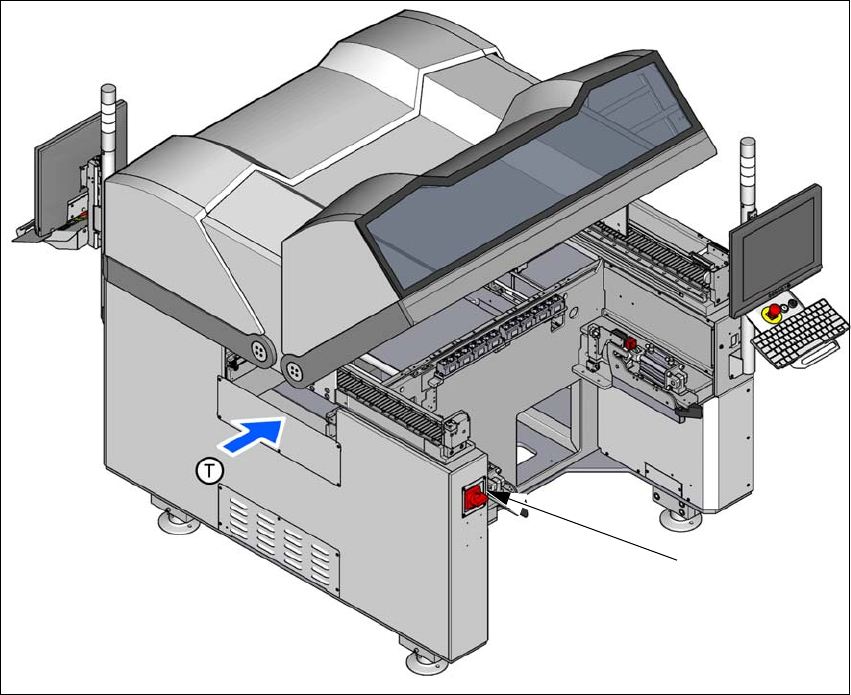

Fig. 4.2 - 2 Posizione delle unità di alimentazione di corrente sulle macchine
(1) Cavo di allacciamento alla rete - Collegamento all'interruttore principale (dietro la copertura
laterale dell'interruttore principale).
– 3x 200V~ fino a 3x 230V~ (con un kit adattatore)
– 3x 380V~ fino a 3x 415V~ (attacco diretto)
(1)
4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SC 712.1 Edizione 05/2019
180
4.2.3.1 Indicazioni di pericolo
4
4.2.3.2 Verifica dell'alimentazione di rete
Verificare se l'alimentazione di rete è conforme alle specifiche relative per la macchina (vedere la
tabella nella sezione 3.2, pagina 104).
4
4.2.3.3 Specifiche dei cavi dell'alimentazione di rete
Per il cavo dell'alimentazione di rete della macchina valgono le seguenti specifiche:
– 4 x 4 mm² per 3 x 200 V CA fino a 3 x 415 V CA
La codifica cromatica dei fili dipende dal paese di destinazione dell'esercente dell'impianto.
4
4
PERICOLO
Rischio legato alla corrente elettrica!
La macchina viene alimentata con 3x 200V~ fino a 3x 230V~ (con kit adattatore) oppure
fino a 3x 380V~ fino a 3x 415V di tensione di rete.
Pertanto parti di questo impianto sono conduttrici di tensioni mortali anche quando l'inter-
ruttore principale è spento.
L'utilizzo non corretto della macchina può avere come conseguenza la morte, ferite
gravissime o notevoli danni materiali.
Pertanto osservare le disposizioni vigenti in materia di prevenzione degli infortuni e
le norme DIN (in particolare EN 60204, parte 1 o IEC 60204, parte 1) oltre alle norme
vigenti nel proprio paese.
Le coperture dell'alimentazione elettrica devono essere aperte solo dal personale ri-
spettivamente qualificato.
NOTA
Carichi di punta nell'alimentazione di corrente
Data la configurazione tecnica, nell'alimentazione di corrente si presentano carichi di pun-
ta.
Se necessario chiarire l'impedenza di rete con l'azienda che eroga l'energia elettrica.
AVVERTENZA
Identificazione univoca dei cavi elettrici!
Le linee elettriche per ogni singola macchina e le opzioni installate (ad es. JTF-MW) de-
vono essere contrassegnate in modo univoco e devono poter essere identificate e abbi-
nate senza dare adito a dubbi.
Hanno validità le norme del paese nel quale viene fatta funzionare la macchina.
