4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SC 712.1 Edizione 05/2019
184
– F5: alimentazione del dispositivo di disconnessione di sicurezza (24 V)
– F6: segnale Power Fail (24 V)
– F7: alimentazione MGCU (24 V)
– F8: alimentazione del distributore (24 V)
– F9: alimentazione FCU1 (24 V)
– F10: alimentazione FCU2 (24 V)
– F11: tensione dovuta a fulmine Vision (42 V)
– F12: alimentazione dell'azionamento testa (42 V)
– F13: alimentazione dei convogliatori (42 V)
Istruzioni per l'uso E by SIPLACE 4 Installazione e messa in esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 4.3 Installazione della macchina
185
4.3 Installazione della macchina
4.3.1 Avvertenze
4
4
4
4
4
AVVERTENZA
Rispettare le norme antinfortunistiche vigenti!
Solo i tecnici E by SIPLACE e/o il personale certificato possono installare e mettere in fun-
zione la macchina.
Rispettare le norme antinfortunistiche vigenti per il trasporto di merci pesanti.
AVVERTENZA
Rischio di ferimento durante i lavori di montaggio sul lato inferiore della macchina!
Durante i lavori di montaggio sul lato inferiore della macchina sussiste il rischio di ferimen-
to.
Mettere in sicurezza la macchina adottando apposite misure. L'elevatore a forche
non può essere utilizzato come sostegno unico.
AVVERTENZA
Rischio di ferimento durante i lavori di montaggio!
Un posizionamento errato dei portali durante il montaggio limita la libertà di movimento
della testa e può provocare ferimenti.
Accertarsi che il portale sia posizionato sull'area del convogliatore di CST.
AVVERTENZA
Regolazione in altezza delle macchine automatiche!
Per impostare le altezze della macchina sono necessarie due persone:
– una persona che esegue i lavori di montaggio necessari
– l'altra che sorveglia la stabilità della macchina sollevata durante il montaggio.
AVVERTENZA
PERICOLO DI SCHIACCIAMENTO!
Durante il trasporto della macchina sussiste il rischio di schiacciamento dei piedi.
Indossare le speciali calzature rinforzate.
4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.3 Installazione della macchina A partire dalla versione software SC 712.1 Edizione 05/2019
186
4.3.2 Sollevamento e trasporto delle macchine con l'elevatore a forche
4

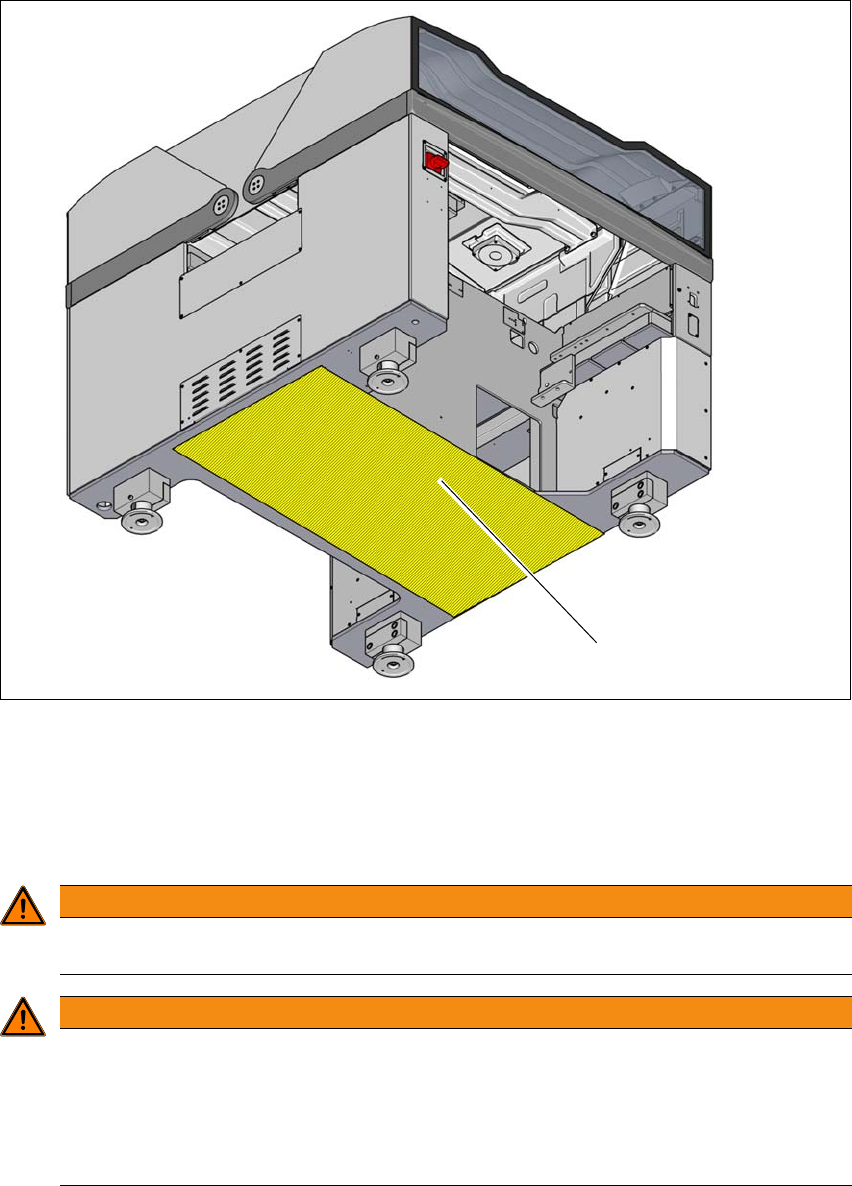

Fig. 4.3 - 1 Superfici di appoggio - forche trasversali alla direzione di convogliamento dei circuiti stampati
(1) Superficie di appoggio per le forche dell'elevatore
Posizionare l'elevatore a forche ad angolo retto rispetto al convogliatore CST e aprire le for-
che abbastanza affinché le superfici di appoggio della macchina siano disposte uniforme-
mente sulle forche.
AVVERTENZA
Prima
di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni
irreversibili alla macchina:
AVVERTENZA
Orientamento della forca!
Prima
di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni
irreversibili alla macchina:
– disporre le forche parallelamente al convogliatore di circuiti stampati
– orientare sempre le forche centralmente rispetto alla macchina.
(1)
